USB-RS422-PCB
PIISUN
| Quantité: | |
|---|---|

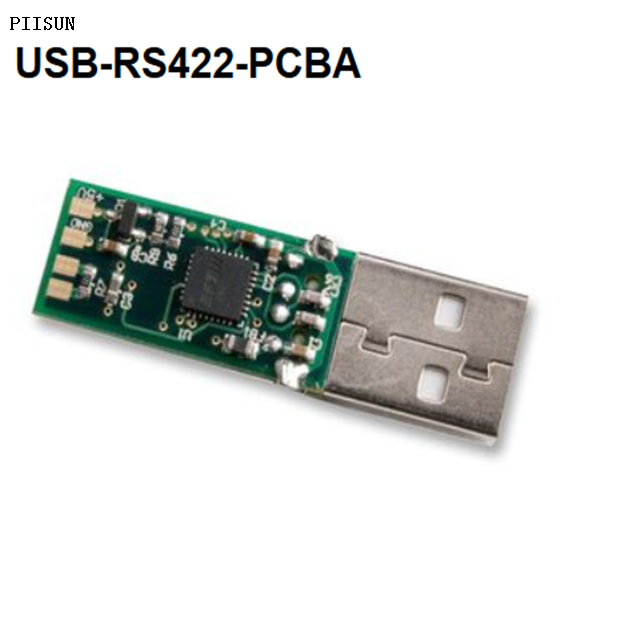

Modules d'interface FTDI USB-RS422-PCBA USB vers RS422, convertisseur intégré PCB Assy
L'USB-RS422-PCB est un circuit imprimé de convertisseur UART série de niveau USB vers RS422 intégrant le dispositif IC d'interface USB vers série UART FT232RQ de FTDI qui gère toute la signalisation et tous les protocoles USB.Le PCB offre un moyen simple et rapide de connecter des appareils dotés d'une interface RS422 à USB
Le convertisseur USB-RS422-PCBA fournit une interface série USB vers RS422 avec un simple connecteur USB de type A et un PCB pour une intégration facile dans une conception ou comme base d'un câble convertisseur.
Un circuit intégré d'interface USB vers série UART FT232RQ gère toute la signalisation et tous les protocoles USB.
L'électronique intégrée comprend également l'émetteur-récepteur RS422 ainsi que des LED Tx et Rx qui donnent une indication visuelle du trafic Tx et Rx.
L'USB-RS422-PCBA est un convertisseur UART série de niveau USB vers RS422 qui intègre un dispositif IC d'interface USB vers série UART FT232RQ qui gère toute la signalisation et tous les protocoles USB. Le PCB offre un moyen rapide et simple de connecter des appareils dotés d'une interface RS422 à USB. L'électronique intégrée comprend également un émetteur-récepteur RS422 ainsi que des LED Tx et Rx qui donnent une indication visuelle du trafic UART.Le PCB est alimenté par USB et compatible USB 2.0 pleine vitesse.Cette fonctionnalité peut être utilisée pour créer un accès de transfert de fichiers sécurisé ou protégé par mot de passe à l'aide du PCB.L'USB-RS422-PCBA nécessite des pilotes USB qui sont utilisés pour faire apparaître le FT232R sur le PCB comme un port COM virtuel (VCP).Cela permet ensuite à l'utilisateur de communiquer avec l'interface USB via un port d'émulation série PC standard.
· Protocole USB entièrement géré par l'électronique sur le PCB
· Interface EIA/TIA-422 avec faible consommation d'énergie
· Taux de transfert de données de 300 bauds à 3 Mbauds
· EEPROM interne avec zone d'écriture par l'utilisateur
· Le PCB est alimenté par USB, aucune alimentation externe n'est requise
· Faible consommation de bande passante USB
· Compatible avec le contrôleur hôte UHCI/OHCI/EHCI
· Compatible USB 2.0 pleine vitesse
· Prise en charge du FT232R FTDIChip-ID™ pour une sécurité améliorée
Numéro de pièce Le tableau 1.1 suivant donne des détails sur le USB-RS422-PCB disponible.
Numéro d'article | Description |
USB-RS422-PCB | PCB UART de niveau USB vers RS422 |
Applications typiques
• Convertisseur de niveau USB vers série RS422.
• Mise à niveau des périphériques existants vers USB.
• Interface Microcontrôleur UART ou E/S vers USB.
• Interface FPGA/PLD vers USB.
• Interface USB pour PC d'instrumentation.
• Contrôle industriel USB.
• Transferts de fichiers protégés par mot de passe USB.
• USB-RS422-PCB fournit une interface UART série USB vers RS422.
• Protocole USB entièrement géré par l'électronique sur le PCB.
• Interface EIA/TIA-422 avec faible consommation d'énergie.
• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.
• Taux de transfert de données de 300 bauds à 3 Mbauds.
• EEPROM interne avec zone d'écriture par l'utilisateur.
• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.
• Prise en charge de la fonctionnalité FT232RQ FTDIChip-ID™ pour une sécurité améliorée.
• Le PCB est alimenté par USB – aucune alimentation externe n'est requise.
• Faible consommation de bande passante USB.
• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.
• Compatible USB 2.0 pleine vitesse.
• Plage de températures de fonctionnement de -40°C à +85°C.
• Conforme FCC, CE, UKCA et RoHS.
• Protection ESD pour les E/S RS-422 ±15 kV Modèle du corps humain (HBM) ±15 kV EN61000-4-2 Décharge entre espace d'air ±8 kV EN61000-4-2 Décharge par contact
