USB-RS232-PCBConvertisseur série USB vers RS232 UART PCBAdaptateur série USB vers RS232 PCB avec électronique intégrée, connecteur USB et LEDCarte d'interface série USB vers RS232 pour câble

• Débits de données : 1MBaud

• Vitesse USB : Pleine vitesse      (12Mbps)

• Interfaces : UART

• Connecteur USB : Type A

• Connecteur d'extrémité : -

• Détails du câble : -

• Paquets: N / A

• Canaux : 1

• Tension E/S : RS232

• Classe USB : FTDI      Conducteurs

• Puissance de sortie maximale : +5V / 75mA

• CI interne FTDI : FT232R

• en fonctionnement      Température: -40°C à +85°C

Le convertisseur USB-RS232-PCBA fournit une interface série USB vers RS232 avec un simple connecteur USB A et un PCB pour une intégration facile dans une conception ou comme base d'un câble convertisseur.

Caractéristiques:

·        Protocole USB complet géré par l'électronique encapsulée dans le connecteur USB.

·        Taux de transfert de données de 300 bauds à 1 Mbaud.

·        Plage de température étendue (-40°C à +85°C).

·        Établissement de liaison matériel entièrement assisté (RTS#/CTS#) ou logiciel X-On/X-Off.

·        Le niveau de sortie de tension supplémentaire est de 0 V

·        Approuvé CE, FCC et UKCA.

Description

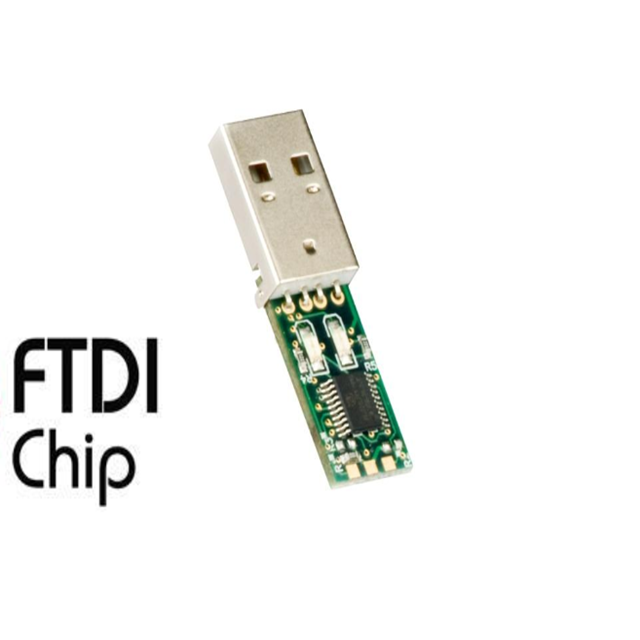

L'USB-RS232-PCB est un circuit imprimé de convertisseur UART série de niveau USB vers RS232 intégrant le dispositif IC d'interface USB vers série UART FT232R de FTDI qui gère toute la signalisation et tous les protocoles USB.Le PCB offre un moyen simple et rapide de connecter des appareils dotés d'une interface série de niveau RS232 à USB.Chaque USB-RS232-PCB contient une petite carte de circuit électronique interne, utilisant le FT232R ainsi qu'un connecteur USB de type A.La fiche technique du FT232R, DS_FT232R, est disponible sur https://ftdichip.com/.L'électronique intégrée comprend également un levier de niveau RS232 ainsi que des LED Tx et Rx qui donnent une indication visuelle du trafic UART.Tous les composants utilisés, y compris le FT232R, sont sans plomb (conformes RoHS).

           Numéro de pièce Le tableau 1.1 suivant donne des détails sur le USB-RS232-PCB disponible

Applications typiques

• Convertisseur de niveau USB vers série RS232.

• Mise à niveau des périphériques existants vers USB.

• Interface Microcontrôleur UART ou E/S vers USB.

• Interface FPGA/PLD vers USB.

• Interface USB pour PC d'instrumentation.

• Contrôle industriel USB.

• Transferts de fichiers protégés par mot de passe USB.

Caractéristiques

• USB-RS232-PCB fournit une interface UART série USB vers RS232.

• Protocole USB entièrement géré par l'électronique sur le PCB.

• Interface de communication EIA/TIA-232 et V.28/V.24 à faible consommation d'énergie.

• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.

• Prise de contact matérielle entièrement assistée (RTS#/CTS#) ou logiciel X-On / X-Off.

• Taux de transfert de données jusqu'à 1 Mbaud.

• EEPROM interne avec zone d'écriture par l'utilisateur.

• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.

• Prise en charge de la fonctionnalité FTDIChip-ID™ du FT232R pour une sécurité améliorée.

• Le PCB est alimenté par USB – aucune alimentation externe n'est requise.

• 6 sorties fournissent Tx, Rx, RTS#, CTS#, POWER et GND.

• Faible consommation de bande passante USB.• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.

• Compatible USB 2.0 pleine vitesse.

• Plage de températures de fonctionnement de -40°C à +85°C.

• Protection ESD pour les E/S RS-232 ±15 kV Modèle du corps humain (HBM) ±15 kV EN61000-4-2 Décharge entre espace d'air ±8 kV EN61000-4-2 Décharge par contact
