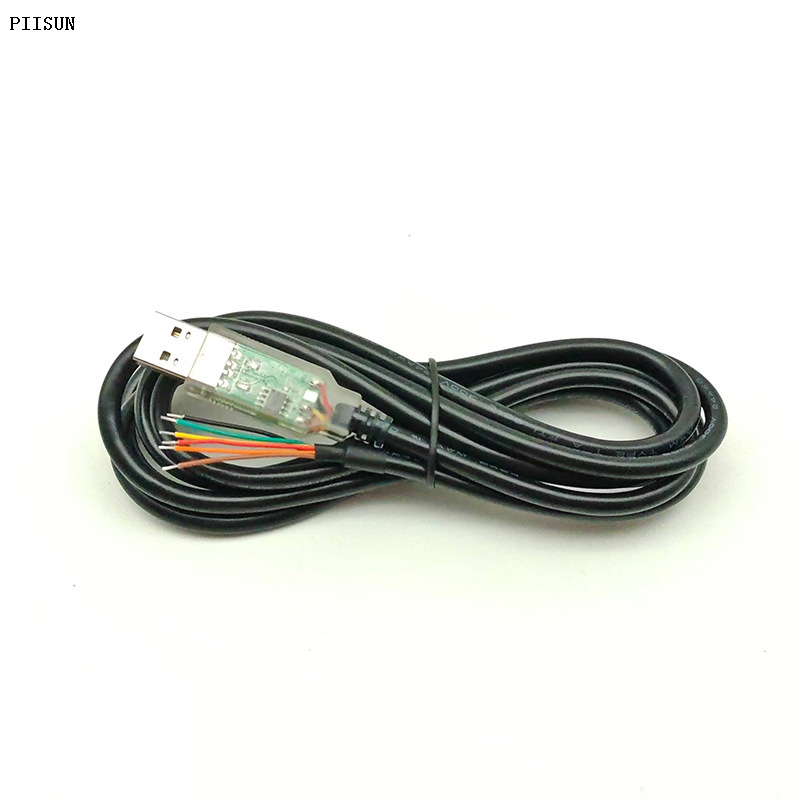

TTL-232RG-VSW5V-WE
PIISUN
| Quantité: | |
|---|---|
Conçu avec 6 points et utilisant les détails de l'interface UL2464 24 AWG, ce connecteur est durable et assure une transmission efficace du signal.Il est livré avec des pilotes FTDI, permettant une installation facile et une compatibilité avec divers systèmes d'exploitation.Il prend en charge un port COM virtuel, offrant un moyen pratique de communication entre les appareils.Avec une puissance de sortie maximale de 5 V/50 mA, il assure une alimentation suffisante pour les appareils connectés.
Le modèle TTL-232RG-VSW5V-WE est spécialement conçu pour prendre en charge les signaux UART de niveau TTL 5 V, ce qui le rend adapté à une large gamme d'applications.Fabriqué par PIISUN, une marque réputée connue pour produire des produits électroniques de haute qualité, ce connecteur est fiable et digne de confiance.Il est disponible en langue anglais-américain et est conçu avec un ton professionnel, garantissant une communication claire et efficace.·
Applications typiques
• Convertisseur de niveau USB vers série TTL
• Mise à niveau des anciens périphériques vers USB
• Interface microcontrôleur UART ou E/S vers USB
• Interface FPGA/PLD vers USB
• Interface avec les modules FTDI VDRIVE2 ou VMUSIC2.
• Interface USB vers non-sta
Remplace les leviers de niveau de type MAX232 permettant une connexion directe des produits au PC via USB
• Interface USB pour PC d'instrumentation
• Contrôle industriel USB
• Dongles de chiffrement logiciel/matériel USB
Le tableau 1.1 suivant donne des détails sur les câbles génériques TTL-232RG disponibles
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
TTL-232RG-VSW3V3-WE | Câble USB vers UART avec +3,3 V Signaux UART de niveau TTL.Maximum sortie de 50mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232RG-VSW3V3-PCB | Câble USB vers UART avec niveau TTL +3,3 V UART signaux.Sortie maximale de 50 mA sur VCC | N / A (pas de connecteur) | N/A (pas de câble) PCB uniquement |
TTL-232RG-VREG3V3-WE | Câble USB vers UART avec niveau TTL +3,3 V UART signaux.Sortie maximale de 250 mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VREG1V8-WE | Câble USB vers UART avec +1,8 V Signaux UART de niveau TTL.Maximum sortie de 100mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VSW5V-WE | Câble USB vers UART avec niveau TTL jusqu'à 5 V Signaux UART.Sortie maximale de 450 mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VIP-WE | Câble USB vers UART avec niveaux de tension TTL pour les signaux UART sont fournis par la logique de l'interface client | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
Caractéristiques
• Le câble convertisseur générique TTL-232RG fournit une interface série USB vers TTL avec différents niveaux logiques.• Le FT232RQ intégré fournit une interface de transfert de données USB à puce unique vers une interface de transfert de données série asynchrone.
• Protocole USB complet géré par l'électronique du câble USB.
• Connectez-vous directement à un microcontrôleur UART ou à des broches E/S.
• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.
• Prise de contact matérielle entièrement assistée (RTS#/CTS#) ou logiciel X-On / X-Off.
• Taux de transfert de données de 300 bauds à 3 Mbauds aux niveaux TTL.
• EEPROM interne avec zone d'écriture par l'utilisateur.
• Une large gamme de tensions de sortie de commande, des entrées TTL sécurisées de 1,8 V à 5,0 V, rendent le TTL-232RG facile à interfacer avec les MCU de 5,0 V.
• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.
Prise en charge de la fonction FT232RQ FTDIChip-ID™ pour une sécurité améliorée.
• La puissance de sortie en tension permet d'alimenter la logique externe à partir du port USB.
• Le câble peut être utilisé pour accepter la tension IO de la logique de l'interface d'application permettant aux utilisateurs de fournir des niveaux de tension IO.
• Les sorties 6 voies fournissent Tx, Rx, RTS#, CTS#, VCC et GND.
• Faible consommation de bande passante USB.
• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.
• Compatible USB 2.0 (12 Mb/s) pleine vitesse.
• Plage de températures de fonctionnement de -40°C à +85°C.
• La longueur du câble est de 1,80 m (6 pieds).
Versions personnalisées également disponibles (sous réserve de MOQ).
Conçu avec 6 points et utilisant les détails de l'interface UL2464 24 AWG, ce connecteur est durable et assure une transmission efficace du signal.Il est livré avec des pilotes FTDI, permettant une installation facile et une compatibilité avec divers systèmes d'exploitation.Il prend en charge un port COM virtuel, offrant un moyen pratique de communication entre les appareils.Avec une puissance de sortie maximale de 5 V/50 mA, il assure une alimentation suffisante pour les appareils connectés.
Le modèle TTL-232RG-VSW5V-WE est spécialement conçu pour prendre en charge les signaux UART de niveau TTL 5 V, ce qui le rend adapté à une large gamme d'applications.Fabriqué par PIISUN, une marque réputée connue pour produire des produits électroniques de haute qualité, ce connecteur est fiable et digne de confiance.Il est disponible en langue anglais-américain et est conçu avec un ton professionnel, garantissant une communication claire et efficace.·
Applications typiques
• Convertisseur de niveau USB vers série TTL
• Mise à niveau des anciens périphériques vers USB
• Interface microcontrôleur UART ou E/S vers USB
• Interface FPGA/PLD vers USB
• Interface avec les modules FTDI VDRIVE2 ou VMUSIC2.
• Interface USB vers non-sta
Remplace les leviers de niveau de type MAX232 permettant une connexion directe des produits au PC via USB
• Interface USB pour PC d'instrumentation
• Contrôle industriel USB
• Dongles de chiffrement logiciel/matériel USB
Le tableau 1.1 suivant donne des détails sur les câbles génériques TTL-232RG disponibles
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
TTL-232RG-VSW3V3-WE | Câble USB vers UART avec +3,3 V Signaux UART de niveau TTL.Maximum sortie de 50mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232RG-VSW3V3-PCB | Câble USB vers UART avec niveau TTL +3,3 V UART signaux.Sortie maximale de 50 mA sur VCC | N / A (pas de connecteur) | N/A (pas de câble) PCB uniquement |
TTL-232RG-VREG3V3-WE | Câble USB vers UART avec niveau TTL +3,3 V UART signaux.Sortie maximale de 250 mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VREG1V8-WE | Câble USB vers UART avec +1,8 V Signaux UART de niveau TTL.Maximum sortie de 100mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VSW5V-WE | Câble USB vers UART avec niveau TTL jusqu'à 5 V Signaux UART.Sortie maximale de 450 mA sur VCC | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
TTL-232RG-VIP-WE | Câble USB vers UART avec niveaux de tension TTL pour les signaux UART sont fournis par la logique de l'interface client | Fil terminé (pas de connecteur) | 6 noyaux, 26 AWG, diamètre = 5 mm |
Caractéristiques
• Le câble convertisseur générique TTL-232RG fournit une interface série USB vers TTL avec différents niveaux logiques.• Le FT232RQ intégré fournit une interface de transfert de données USB à puce unique vers une interface de transfert de données série asynchrone.
• Protocole USB complet géré par l'électronique du câble USB.
• Connectez-vous directement à un microcontrôleur UART ou à des broches E/S.
• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.
• Prise de contact matérielle entièrement assistée (RTS#/CTS#) ou logiciel X-On / X-Off.
• Taux de transfert de données de 300 bauds à 3 Mbauds aux niveaux TTL.
• EEPROM interne avec zone d'écriture par l'utilisateur.
• Une large gamme de tensions de sortie de commande, des entrées TTL sécurisées de 1,8 V à 5,0 V, rendent le TTL-232RG facile à interfacer avec les MCU de 5,0 V.
• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.
Prise en charge de la fonction FT232RQ FTDIChip-ID™ pour une sécurité améliorée.
• La puissance de sortie en tension permet d'alimenter la logique externe à partir du port USB.
• Le câble peut être utilisé pour accepter la tension IO de la logique de l'interface d'application permettant aux utilisateurs de fournir des niveaux de tension IO.
• Les sorties 6 voies fournissent Tx, Rx, RTS#, CTS#, VCC et GND.
• Faible consommation de bande passante USB.
• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.
• Compatible USB 2.0 (12 Mb/s) pleine vitesse.
• Plage de températures de fonctionnement de -40°C à +85°C.
• La longueur du câble est de 1,80 m (6 pieds).
Versions personnalisées également disponibles (sous réserve de MOQ).
