TTL-232R-PCB
PIISUN
| Quantité: | |
|---|---|

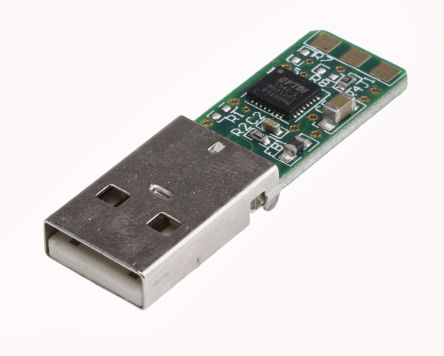

Le TTL-232R-PCB est un PCB convertisseur UART série USB vers TTL intégrant le dispositif IC d'interface USB vers série UART FT232RQ de FTDI qui gère toute la signalisation et tous les protocoles USB.Le PCB offre un moyen simple et rapide de connecter des appareils dotés d'une interface série de niveau TTL à l'USB.Chaque TTL-232R_PCB contient une petite carte de circuit électronique interne, utilisant le FT232R ainsi qu'un connecteur USB de type A.La fiche technique du FT232R, DS_FT232R, est disponible sur http://www.ftdichip.com.Le PCB est conforme RoHS aux niveaux TTL de + 5 V ou + 3,3 V.Le PCB est alimenté par USB et compatible USB 2.0 pleine vitesse.Chaque PCB prend en charge un taux de transfert de données allant jusqu'à 3 Mbauds et prend en charge le FTDIChip-ID, avec un numéro de série USB unique programmé dans le FT232R.Cette fonctionnalité peut être utilisée pour créer un accès de transfert de fichiers sécurisé ou protégé par mot de passe à l'aide du PCB.
Numéro de pièce Le tableau 1.1 suivant donne des détails sur le TTL-232R-PCB disponible.
Numéro d'article | Description |
TTL-232R-5V-PCB | PCB USB vers UART avec TTL +5 V sélectionnable niveau UART signaux |
TTL-232R-3V3-PCB | PCB USB vers UART avec TTL +3,3 V sélectionnable signaux UART de niveau |
TTL-232RG- VSW3V3-PCB | Câble USB vers UART avec +3,3 V Signaux UART de niveau TTL.Maximum sortie de 50mA sur VCC |
Les câbles série USB TTL sont une gamme de câbles convertisseurs USB vers série qui assurent la connectivité entre les interfaces USB et série UART.

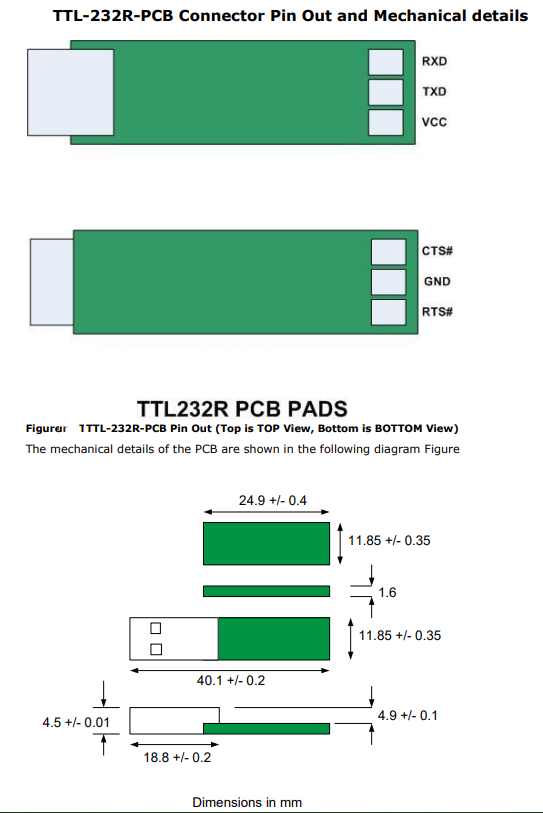

Tous les câbles comportent un dispositif FTDI FT232R intégré dans le connecteur USB de type « A » du câble, qui donne accès aux connexions UART Transmit (Tx), Receiver (Rx), RTS#, CTS#, VCC (5V) et GND. Tous les câbles sont entièrement conformes à RoHS et sont approuvés FCC, CE et UKCA.

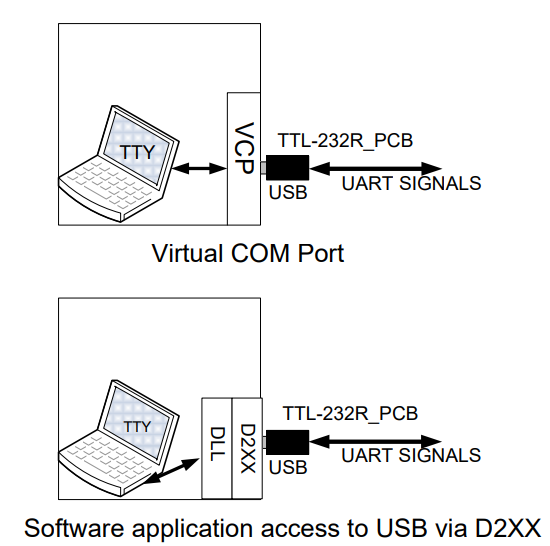

TTL-232R-3V3-PCB/ TTL-232R-5V-PCB est un PCB de convertisseur UART série USB vers TTL intégrant un dispositif IC d'interface USB vers série UART FT232RQ qui gère toute la signalisation et tous les protocoles USB.Le PCB offre un moyen simple et rapide de connecter des appareils dotés d'une interface série de niveau TTL à l'USB.Il contient une petite carte de circuit électronique interne, utilisant le FT232R ainsi qu'un connecteur USB de type A.Le PCB est alimenté par USB et compatible USB 2.0 pleine vitesse.Le PCB prend en charge un taux de transfert de données allant jusqu'à 3 Mbauds et prend en charge FTDIChip-ID, avec un numéro de série USB unique programmé dans le FT232R.Cette fonctionnalité peut être utilisée pour créer un accès de transfert de fichiers sécurisé ou protégé par mot de passe à l'aide du PCB.Nécessite des pilotes USB, qui sont utilisés pour faire apparaître le FT232R sur le PCB comme un VCP.Cela permet ensuite à l'utilisateur de communiquer avec l'interface USB via un port d'émulation série PC standard.Un autre pilote USB FTDI, le pilote D2XX, peut également être utilisé avec un logiciel d'application pour accéder directement au FT232R sur le PCB via une DLL.
· Le FT232RQ intégré fournit une interface de transfert de données USB à puce unique vers une interface de transfert de données série asynchrone
· Protocole USB entièrement géré par l'électronique sur le PCB
· Connectez-vous directement à un microcontrôleur UART ou à des broches E/S
· Établissement de liaison matériel entièrement assisté ou logiciel X-On/X-Off
· EEPROM interne avec zone d'écriture par l'utilisateur
· Prise en charge de la fonctionnalité FT232R FTDIChip-ID pour une sécurité améliorée
· Le PCB est alimenté par USB, aucune alimentation externe n'est requise
· La sortie 3,3 V permet d'alimenter la logique externe à partir du port USB
· Faible consommation de bande passante USB
· Compatible avec le contrôleur hôte UHCI / OHCI / EHCI
Applications typiques
Convertisseur de niveau USB vers série TTL
Mise à niveau des périphériques hérités vers USB
Interface Microcontrôleur UART ou E/S vers USB
Interface FPGA/PLD vers USB
Remplace les leviers de niveau de type MAX232 permettant une connexion directe des produits au PC via USB
Interface USB pour PC d'instrumentation
Contrôle industriel USB
Dongles de chiffrement logiciel/matériel USB
Prise en charge de différentes personnalisations , Contactez-nous pour plus de détails
