USB-RS232-WE-1800-BT
PIISUN
| Quantité: | |
|---|---|

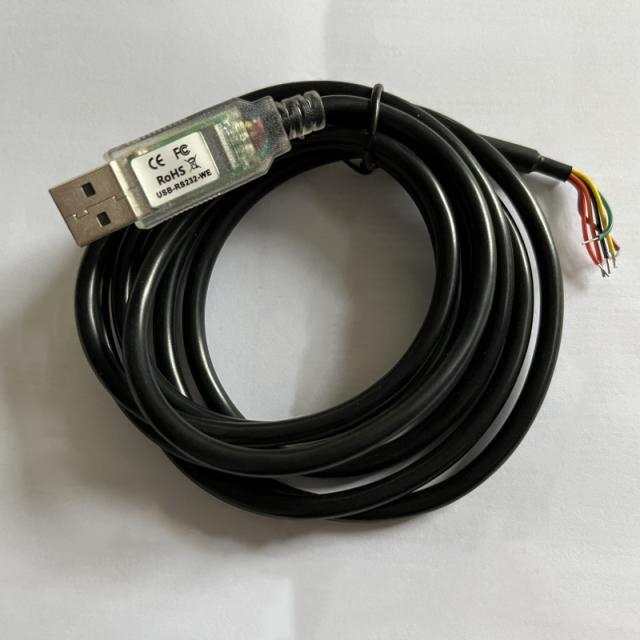

Câble FTDI USB-RS232-WE-1800-BT USB vers RS232 série 1,8 M extrémité de fil (5 V)
USB-RS232-WE-1800-BT-5.0
Le connecteur USB contient un petit circuit imprimé doté du circuit intégré d'interface UART série FTDI FT232RQ pour gérer toute la signalisation et tous les protocoles USB.
Ces convertisseurs sont pris en charge avec les pilotes VCP certifiés Microsoft WHQL pour Windows, Apple Mac et Linux : tous disponibles,
Câble adaptateur USB vers RS232 de 6 pieds (1,8 mètre) de qualité industrielle avec extrémités de fil.Connectez les anciens appareils de communication série DB-9 à un ordinateur moderne via USB.LED TXD/RXD intégrées dans le connecteur USB transparent pour fournir une indication visuelle du trafic de données

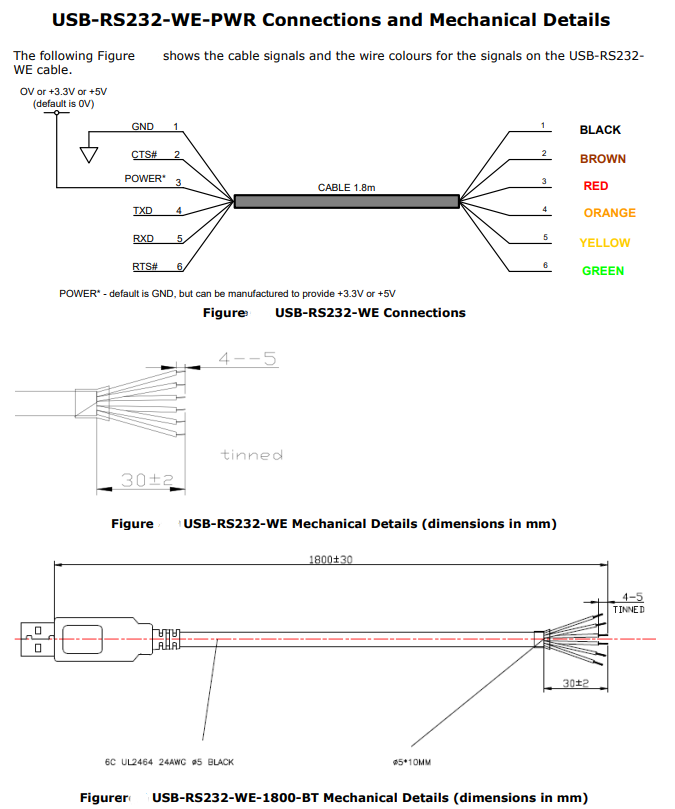

Signaux de données UART de niveau RS-232 : RXD (jaune), TXD (orange), GND (noir), RTS (vert), CTS (marron), +5 V (rouge).Débits en bauds Windows standard (300 bps à 921,6 Kbps).Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité
Jeu de puces FTDI et pilotes de périphériques conformes aux normes de l'industrie pour garantir une compatibilité maximale et une fiabilité supérieure pour les applications industrielles.Fonctionne avec toutes les versions de Windows et Mac OS.
Établissement de liaison matériel entièrement assisté (RTS#/CTS#) ou logiciel X-On/X-Off.Compatible USB 2.0 pleine vitesse.Versions personnalisées disponibles sur demande
L'USB-RS232-WE-1800-BT_5.0 est un câble convertisseur USB vers RS232 de 1,8 m de long.
Utilisant la puce FT232R combinée à un convertisseur de niveau RS232, le câble est un produit approuvé CE, FCC et UKCA, qui constitue l'une des solutions USB-RS232 les plus simples du marché.
Alimentés par le port USB, les signaux RS232 sont exposés sur des fils non terminés permettant à l'utilisateur d'installer un connecteur approprié correspondant aux besoins de son système.
Le câble peut être utilisé avec les pilotes FTDI pour fournir un port COM virtuel sur un PC capable de communiquer avec des unités RS232 de 300 bauds à 1 MBaud.
LED Data RX et TX visibles à travers le moulage transparent Câble de sortie d'alimentation 5v0 couleur : noir
Numéros de référence des câbles Le tableau 2.1 suivant donne des détails sur les câbles USB-RS232 disponibles. Prend en charge les conceptions de connecteurs d'extrémité personnalisés.Pour plus d’informations, veuillez contacter l’équipe commerciale.
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
USB-RS232-WE-1800-BT-0.0 | Câble USB vers UART avec Signaux UART de niveau RS232. Câble noir, Transparent Connecteur USB 0,0 = le fil ROUGE est 0 V | Fil terminé (non connecteur) | Câble de 1,8 m, 6 conducteurs, 26 AWG, diamètre=5mm |
USB-RS232-WE-5000-BT-0.0 | Fil terminé (non connecteur) | Câble de 5 m, 6 conducteurs, 26AWG, diamètre=5mm | |
USB-RS232-WE-1800-BT-3.3 | Câble USB vers UART avec Signaux UART de niveau RS232. Câble noir, Transparent Connecteur USB 3,3 = Le fil ROUGE est de 3,3 V | Fil terminé (non connecteur) | Câble de 1,8 m, 6 conducteurs, 26 AWG, diamètre=5mm |
USB-RS232-WE-5000-BT-3.3 | Fil terminé (non connecteur) | Câble de 5 m, 6 conducteurs, 26AWG, diamètre=5mm | |
USB-RS232-WE-1800-BT-5.0 | Câble USB vers UART avec Signaux UART de niveau RS232. Câble noir, Transparent Connecteur USB 5,0 = le fil ROUGE est de 5 V | Fil terminé (non connecteur) | Câble de 1,8 m, 6 conducteurs, 26 AWG, diamètre=5mm |
USB-RS232-WE-5000-BT-5.0 | Fil terminé (non connecteur) | Câble de 5 m, 6 conducteurs, 26AWG, diamètre=5mm | |
USB-RS232-CC-LLLL-CU-PWR | Câble USB vers UART avec Signaux UART de niveau RS232. C = couleur du câble (B noir ou T transparent), U = Couleur du connecteur USB (Bnoir ou T transparent) PWR = sortie alimentation sur fil rouge.0,0 = 0 V, 3,3 = 3,3 V, 5,0 = 5 V) | CU = Connecteur description. | LLLL = Durée de câble. |
Remarque : La tolérance pour le câble de 1,8 mètre de longueur est de +/-30 mm et de +/-50 mm pour un câble de 5 mètres de longueur.
Applications typiques
• Convertisseur de niveau USB vers série RS232.
• Mise à niveau des périphériques existants vers USB.
• Interface Microcontrôleur UART ou E/S vers USB.
• Interface FPGA ou PLD vers USB.
• Interface USB pour PC d'instrumentation.
• Contrôle industriel USB.
• Transferts de fichiers protégés par mot de passe USB.
• Le câble convertisseur USB-RS232 fournit une interface série USB vers RS232 avec des connecteurs d'extrémité personnalisés.
• Protocole USB complet géré par l'électronique du câble USB.
• Interface de communication EIA/TIA-232 et V.28/V.24 à faible consommation d'énergie.
• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.
• EEPROM interne avec zone d'écriture par l'utilisateur.
• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.
• Indication visuelle du trafic Tx et Rx via des LED dans le connecteur USB transparent.
• Prise de contact matérielle entièrement assistée (RTS#/CTS#) ou logiciel X-On / X-Off.
• Taux de transfert de données de 300 bauds à 1 Mbaud.
• Prise en charge de la fonctionnalité FT232RQ FTDIChip-ID™ pour une sécurité améliorée.
• Faible consommation de bande passante USB.
• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.
• Compatible USB 2.0 pleine vitesse.
• Plage de températures de fonctionnement de -40°C à +85°C.
• La longueur du câble est de 1,80 m ou 5,0 m.
• Protection ESD pour RS-232'/O ±15 kV Modèle du corps humain (HBM) ±15 kV EN61000-4-2 Décharge entre espace d'air ±8 kV EN61000-4-2 Décharge par contact
• Conforme FCC, UKCA et CE.
Versions personnalisées disponibles sur demande (sous réserve de MOQ).
