RÉPARTITEUR HDMI
Répartiteur HDMI sur câble réseau
(3D Full HD 1080P)
Apportez la haute définition dans votre vie !
Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.
1.0 Introduction:
HDMI Splitter est un produit qui peut distribuer le signal HDMI sans perte à un ou plusieurs appareils d'affichage haute définition tels que la TVHD.Il peut optimiser au mieux votre système de cinéma maison.
Le signal HDMI est distribué depuis un appareil source tel qu'un DVD, un récepteur satellite, un décodeur, une caméra DV, un récepteur A/V et d'autres appareils compatibles HDMI vers un appareil d'affichage haute définition tel qu'un téléviseur HD et un écran plat HDMI.
2.0 Caractéristiques:
1. Un signal d'entrée HDMI divisé en plusieurs appareils d'évier HDMI (les sorties sont le RJ45).
2. Entièrement conforme aux spécifications HDMI 1.3.Il est applicable au périphérique source et au périphérique d'affichage haute définition, tel que DVD et TVHD dotées de ports HDMI ou de ports numériques et conformes au protocole HDCP.
3. Prend en charge les hautes résolutions jusqu'à 480i/p, 576i/p, 720i/p, 1080i/p.
4. Prise en charge de 30/36 sombres, espace colorimétrique étendu, y compris : SYCC601, Adobe RVB, Adobe YCC601.
5. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.
6. Formats audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 et DSD.
7. Prolongez la distance de transmission et améliorez le signal de transmission.
8. Prise en charge du paramètre EDID.
9. Prise en charge du fonctionnement IR 20 ~ 60 KHz.
10. Prise en charge de la sortie jusqu'à 60 mètres de câble CAT6.
11. Conception du boîtier métallique et blindage global sans interférence de signal.
12. Alimentation (veuillez vous référer au paramètre technique).
3.0 Accessoires d'emballage :
1. Répartiteur HDMI ----------------------------------------------- --------1 PCS
2. Récepteur HDMI--------------------------------------------(2 /4/8) PIÈCES
3. Adaptateur d'alimentation CC ---------------------------------------(3/5/9 ) PIÈCES
4. Câble IR-TX-------------------------------------------- -----------1 PCS
5. Câble IR-RX-------------------------------------------- ----(2/4/8) pièces
6. Manuel d'utilisation ----------------------------------------------- ---------1 PCS
Répartiteur HDMI 1 entrée 10 sorties – Le répartiteur HDMI 1x10 distribue le signal audio et vidéo d'une seule source vers 10 écrans HDMI simultanément.Il fonctionne avec tous les appareils intégrés HDMI, tels que les PC, ordinateurs portables, Fire Sticks, consoles de jeux (Xbox 360, Xbox One, PS3, PS4/5), projecteurs, récepteurs TV, téléviseurs (y compris Apple TV/Samsung TV, etc.). VR et autres.Prend en charge tous les formats audio courants.
Hautes résolutions – Prend en charge les hautes résolutions jusqu'à 4K (3840 x 2160/30 Hz), y compris 1080 P/1080i/720p/576p/576i/480P/480i. Prise en charge LPCM 8 canaux, vidéo 24 bits/192 kHz. Prise en charge des images 3D.
Format audio numérique-DVD Blu-ray, HD-DVD.Il est applicable aux appareils sources et aux terminaux d'affichage haute définition tels que les lecteurs Blu-ray et les téléviseurs HD dotés d'interfaces HDMI ou d'interfaces numériques. Format audio numérique, comme DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3. /DSD
Plug&Play – Connecte dix téléviseurs HDMI en même temps à la même source vidéo.Il affichera la même résolution sur tous les écrans.
Câble HDMI : la longueur du câble d'entrée de la source de signal peut être de 1 à 10 m (16 pieds), le câble de sortie peut être de 1 à 15 m (48 pieds). Un câble HDMI standard 19 + 1 AWG 26 broches est recommandé.
Vitesse du signal et format de l'adaptateur d'alimentation : le répartiteur HDMI fournit une bande passante de 10,2 Gbit/s pour une utilisation étendue.Vous permet de dupliquer l'écran dans différentes pièces. Entrée : AC (50 Hz, 60 Hz) 100 V-240 V Sortie : DC12 V/2 A.
Occasions et événements – Idéal pour le marché télévisé, les réunions de groupe, la publicité, le bureau, le multimédia, l'apprentissage, les titres financiers, les présentations, l'enseignement vidéo, la surveillance policière, les systèmes de diffusion vidéo.

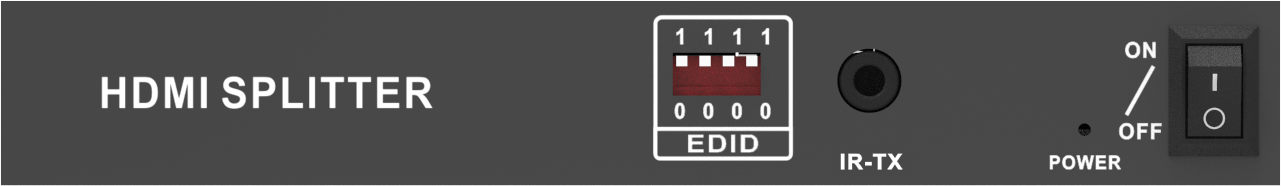

4.0 Présentation du panel

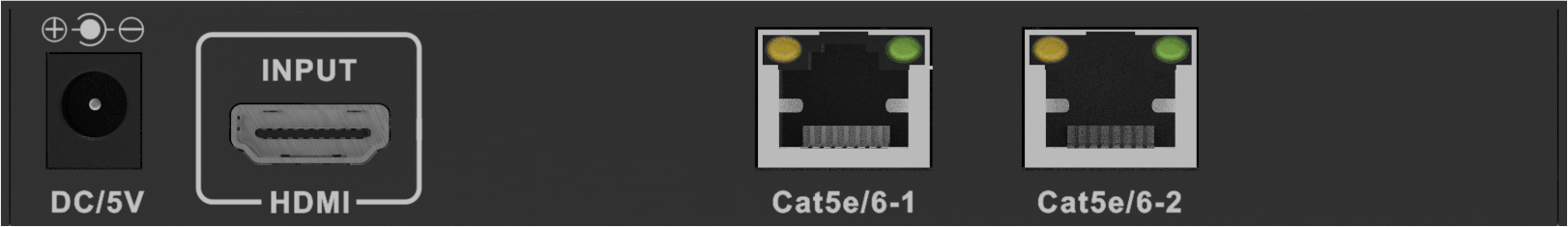

(Répartiteur HDMI 4.1 1x2 sur câble réseau)
EDID ------------------------------------------------- --Commutateur de réglage EDID
IR-TX ----------------------------------------------- -----Port émetteur IR
Alimentation --------------------------------------------Indication de l'état de l'alimentation
ALLUMÉ ÉTEINT----------------------------------------------- ---------Bouton d'alimentation
CC/5 V ----------------------------------------------- -----Port d'entrée cc 5V
ENTRÉE HDMI--------------------------------------------------Entrée HDMI Port
Cat5e/6-1-2 -----------------------------Cat5e/1-2 : Ports de sortie RJ45

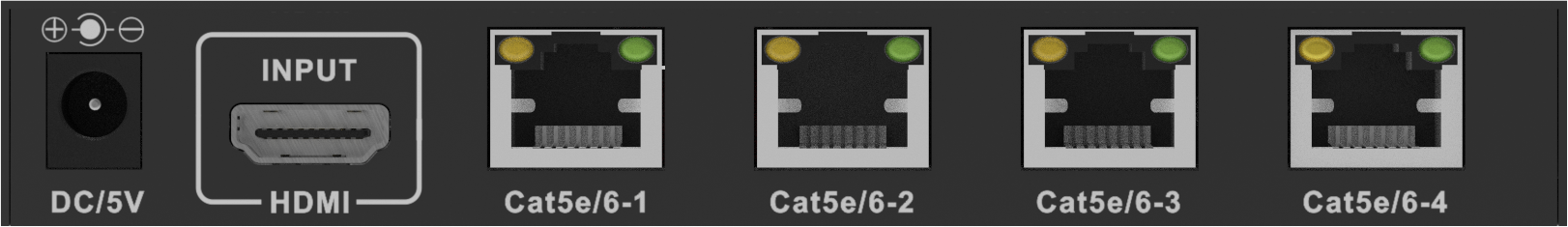

(Répartiteur 4.2 HDMI 1x4 sur câble réseau)
EDID ------------------------------------------------- --Commutateur de réglage EDID
IR-TX ----------------------------------------------- -----Port émetteur IR
Alimentation --------------------------------------------Indication de l'état de l'alimentation
ALLUMÉ ÉTEINT----------------------------------------------- ---------Bouton d'alimentation
CC/5 V ----------------------------------------------- -----Port d'entrée cc 5V
ENTRÉE HDMI--------------------------------------------------Entrée HDMI Port
Cat5e/6-1-4 -----------------------------Cat5e/1-4 : Ports de sortie RJ45

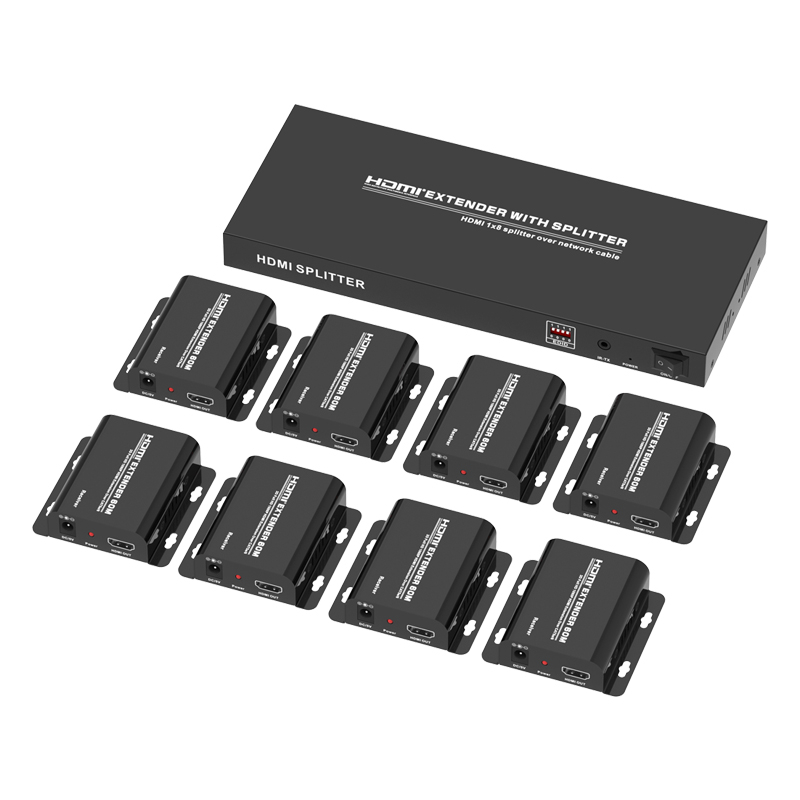

(Répartiteur 4.3 HDMI 1x8 sur câble réseau)
EDID ------------------------------------------------- --Commutateur de réglage EDID
IR-TX ----------------------------------------------- -----Port émetteur IR
Alimentation --------------------------------------------Indication de l'état de l'alimentation
ALLUMÉ ÉTEINT----------------------------------------------- ---------Bouton d'alimentation
CC/5 V ----------------------------------------------- -----Port d'entrée cc 5V
ENTRÉE HDMI--------------------------------------------------Entrée HDMI Port
Cat5e/6-1-8 -----------------------------Cat5e/1-8 : Ports de sortie RJ45

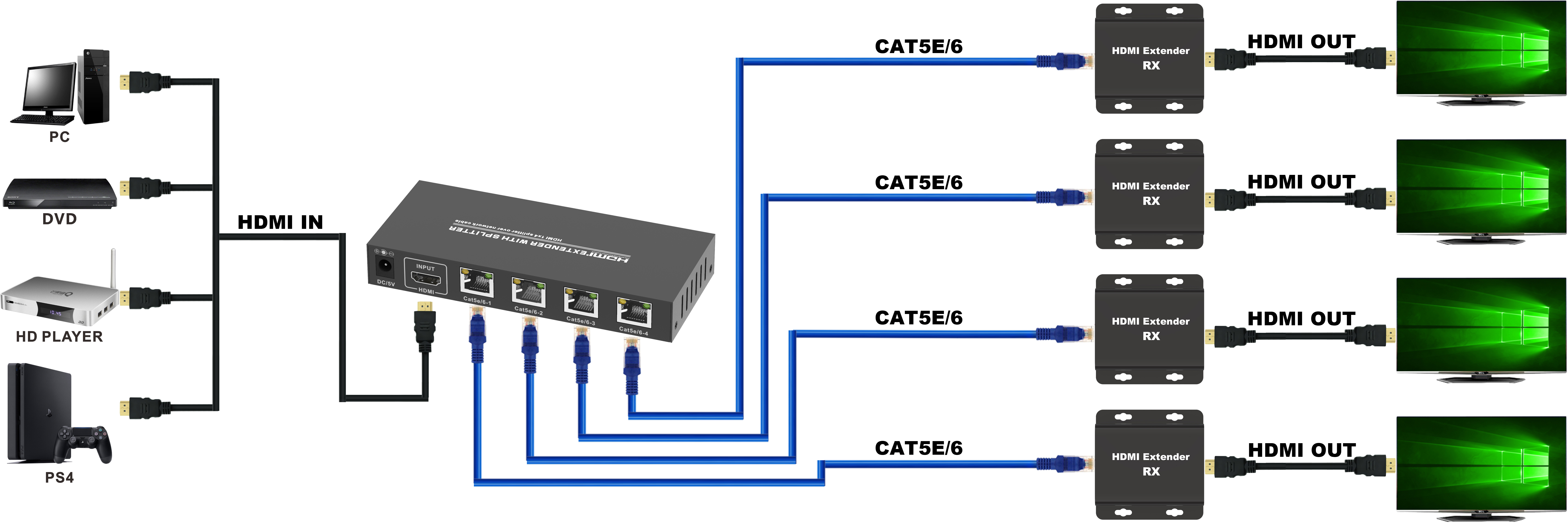

5.0 Schéma de connexion
En utilisant le couplage répartiteur et récepteur, vous pouvez réaliser la transmission de signaux HDMI jusqu'à 60 mètres, via le câble Cat5e/6.
5.01 Connectez le câble HDMI entre la source de signal et le port d'entrée du répartiteur.
5.02 Connectez le câble réseau entre le port de sortie du répartiteur et le récepteur.
5.03 Connectez le câble HDMI entre le port de sortie du récepteur et le téléviseur HD.
5.04 Connectez le répartiteur et l'adaptateur secteur du récepteur.
5.05 Ouvrez la source du signal et l'alimentation de la TVHD, puis cela fonctionne.
Explication : Avec différentes marques de périphérique d'entrée ou de sortie, la longueur du
les câbles de connexion seront également différents.
6.0 Paramètres techniques
Produit | HDMI Séparateur 1x2 | HDMI Répartiteur 1x4 | HDMI Séparateur 1x8 |
Port d'entrée source HDMI | 1 | 1 | 1 |
Sorties du périphérique d'affichage (RJ45) | 2 | 4 | 8 |
Résolution HDMI (3D maximale/1080P @ 60Hz) | √ | √ | √ |
Format couleur vidéo | 24/30/36 bits | 24/30/36 bits | 24/30/36 bits |
Format audio (DTS-HD/Dolby-trueHD/LPC7.1/DTS/Dolby-AC3/DSD) | √ | √ | √ |
Largeur de bande maximale | 250MHz | 250MHz | 250MHz |
Débit en bauds maximum | 6,25 Gbit/s | 6,25 Gbit/s | 6,25 Gbit/s |
Signal TMDS d'entrée/sortie | 0,5-1,5 Volts pp(TTL) | 0,5-1,5 Volts pp(TTL) | 0,5-1,5 Volts pp(TTL) |
Signal DDC d'entrée/sortie | 5 Volts pp (TTL) | 5 Volts pp (TTL) | 5 Volts pp (TTL) |
Distance du câble HDMI (Câble standard HDMI <5M 28AWG) | √ | √ | √ |
Distance du câble réseau (Câble standard <60M 23AWG CAT5E/6) | (8P8C) Connecteur RJ45 | (8P8C) Connecteur RJ45 | (8P8C) Connecteur RJ45 |
Courant de travail maximum | 500mA | 800mA | 1500mA |
Séparateur Adaptateur secteur Format d'entrée/sortie | Entrée : CA (100-240 V). Sortie : cc (5 V 1 A). | Entrée : CA (100-240 V). Sortie : cc (5 V 1 A). | Entrée : CA (100-240 V). Sortie : cc (5 V 2 A). |
Destinataire Adaptateur secteur Format d'entrée/sortie | Entrée : CA (100-240 V). Sortie : cc (5 V 1 A). | Entrée : CA (100-240 V). Sortie : cc (5 V 1 A). | Entrée : CA (100-240 V). Sortie : cc (5 V 1 A). |
Température de fonctionnement | 0-70 ℃ | 0-70 ℃ | 0-70 ℃ |
Dimension (LxlxH) - Séparateur | 149x64x21.5(mm) | 149x64x21.5(mm) | 277x110x25(mm) |
Dimension (LxLxH)-Récepteur | 77x75x22(mm) | 77x75x22(mm) | 77x75x22(mm) |
Poids Net (séparateur + récepteur) | 450g | 650g | 1550g |
7.0 Sélecteur EDID : sélectionnez le format du signal de sortie HDMI via le sélecteur EDID.
Nombre | Sélecteur EDID | Description |
1 | 0000 | 2D, 1080P, stéréo-audio-2.0 |
2 | 0001 | 2D, 1080P, Dolby-DTS-5.1 |
3 | 0010 | 2D, 1080P, HD-Audio-7.1 |
4 | 0100 | 3D, 1080P, stéréo-audio-2.0 |
5 | 1000 | 3D, 1080P, Dolby-DTS-5.1 |
6 | 1100 | 3D, 1080P, HD-Audio-7.1 |
Autre | EXTENSEUR HDMI | |
8.0 Installation et précautions
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs qui
produire de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un professionnel
équipe de maintenance.
