PII-DP302S
PIISUN
| Quantité: | |
|---|---|
3D DP CHANGERurgence
Manuel de l'Utilisateur
Commutateur bidirectionnel DP
(3D Ultra HD 8K60 Hz)
Apportez la haute définition dans votre vie !
Merci d'avoir acheté notre produit. Pour garantir la sécurité et un fonctionnement sans problème pendant de nombreuses années du produit, Plisez attentivement le manuel avant d’utiliser ce produit.
1.0 Introduction:
DP Switch est un produit qui peut commuter les signaux DP multigroupes vers un périphérique d'affichage haute définition tel que la TVHD à l'aide d'un bouton-poussoir manuel.Cela peut éviter de brancher et débrancher fréquemment les câbles.Il peut optimiser au mieux votre système de cinéma maison.
2.0 Caractéristiques:
1. Conforme à DP1.4
2. Prend en charge le format vidéo jusqu'à 8K à 60 Hz avec 24 bits RVB/YcbCR 4:4:4/YCBCR4:4:4, et jusqu'à 8K à 60 Hz avec 12 bits YCBCR 4:4:4.
3. Prend en charge le format vidéo séquentiel d'images 3D jusqu'à 1080p @ 60.
4. Prend en charge le format vidéo en mode VESA haute résolution jusqu'à QSXGA @ 60 Hz.5. Prise en charge du HDR et de la vitesse du signal de 18 Gbit/s.
5. Prend en charge LPCM 7.1CH, Dolby True HD et DTS-HD Master Audio.7. Prolongez la distance de transmission et améliorez le signal de transmission.8. Conception du boîtier en métal et blindage global sans interférence de signal.
3.0 Emballage accessoires:
1. Commutateur DP---------------------------------------------- ------------1 PCS
2. Câble d'alimentation USB--------------------------------------------- ---1 PCS
4.0 Technique paramètres
Gamme de liaison unique ----------------------------------------------- ---------------7680x4320
Signal vidéo d'entrée ----------------------------------------------- -------0,5-1,0 Volt PP
Signal DDC d'entrée-------------------------------------------------------------- ---------5 Volts PP(TTL)
Couleur profonde------------------------------------------------ -------------------------------48 bits
Version DP------------------------------------------------ -------------------------DP1.4
Bande passante-------------------------------------------------- -------------------Jusqu'à 600 MHz
Vitesse du signal------------------------------------------------ -----------------Jusqu'à 18 Gbit/s
La longueur du câble d'entrée-------------------------------------------------------- ----------------≤10M
La longueur du câble de sortie-------------------------------------------------------- ---------≤10M
La norme du câble------------------------------------------------------------- -------------------28AWG
Gamme de fréquences verticales-------------------------------------------------------------- -------------60Hz
Consommation d'énergie (max.)-------------------------------------------- -----------0,5 watts
Température de fonctionnement------------------------------------------------ -----------0℃-70℃
Poids net------------------------------------------------ --------------------------0,03Kg
Dimension : L*L*H(mm)-------------------------------------------- -------------53,9x52x15,4

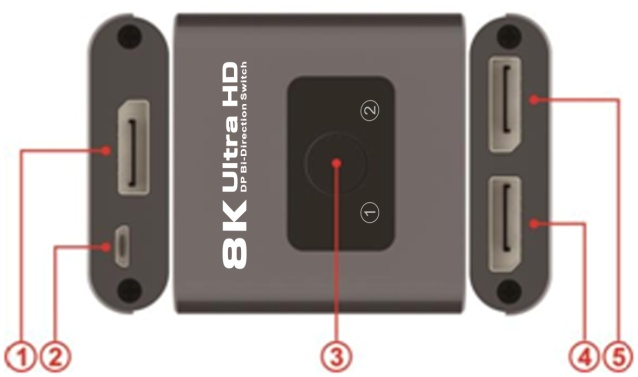

Panneau 5.0 Introduction
Lorsque le répartiteur DP 1x2 est utilisé, 1 est l'entrée Lorsque le commutateur DP 2x1 est utilisé, 1 est la sortie 2. Entrée d'alimentation USB
3. Bouton de commutation
Lorsque le répartiteur DP 1x2 est utilisé, 4/5 est en sortie Lorsque le commutateur DP 2x1 est utilisé, 4/5 est en entrée

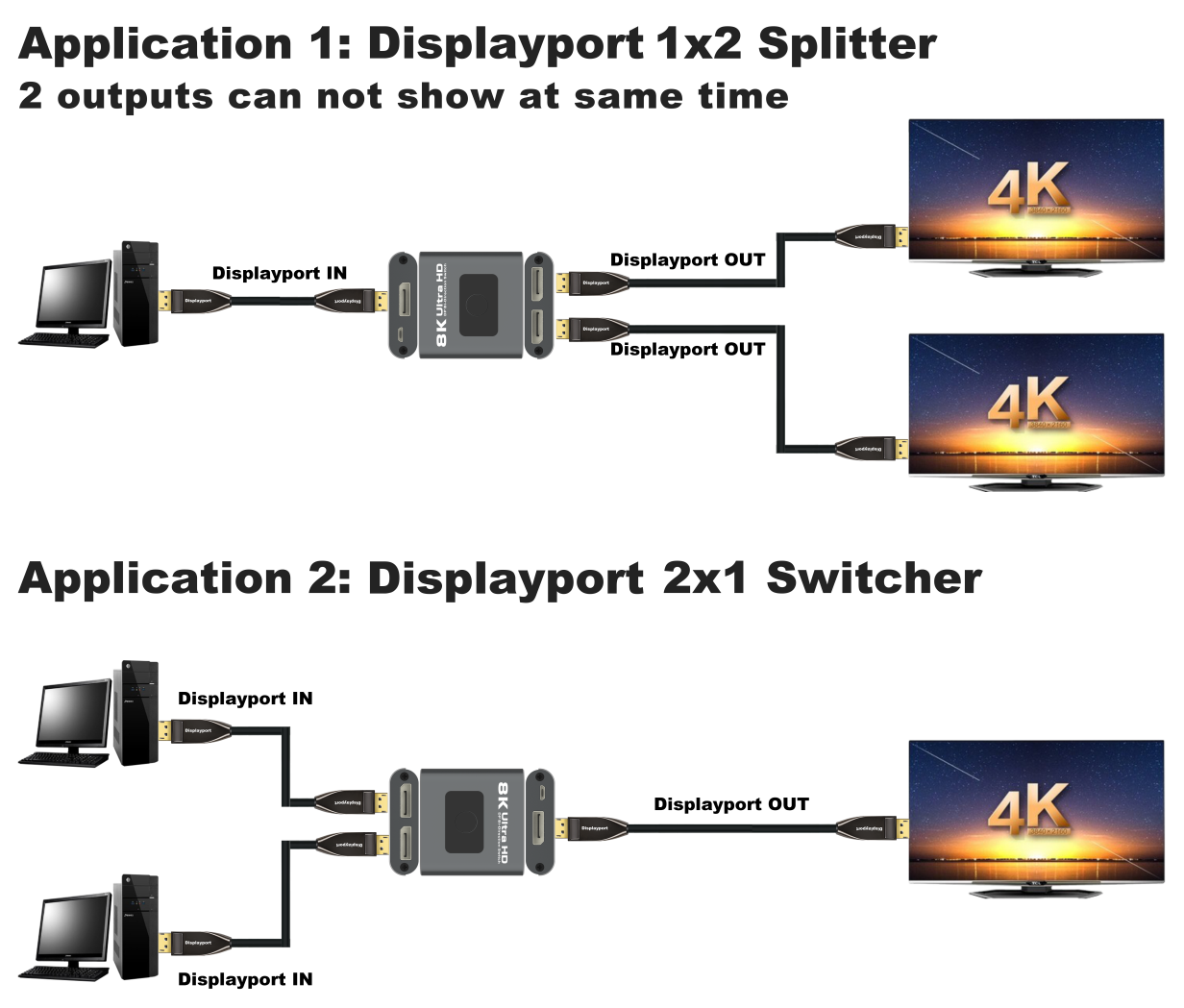

6.0 Connexion diagramme
Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.
6.1 Connectez le câble DP entre la source de signal et le port d'entrée du produit.
6.2 Connectez le câble DP entre le port de sortie du produit et le téléviseur HD.
6.3Ouvrez la source du signal et l'alimentation de la TVHD, puis cela fonctionne.
Remarque : lorsque le commutateur DP fonctionne, assurez-vous que le périphérique source et le périphérique d'affichage sont bien connectés avec des câbles.Afin que les ports concernés fonctionnent correctement, allumez d'abord le commutateur, puis allumez le périphérique source.
7.0 INSTALLATION ET PRÉCAUTIONS
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas brancher, débrancher ou débrancher souvent.
secouez-les.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et l'humidité ou
environnement non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une source d'électricité ou autre.
amplificateurs qui produisent de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus de
câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il devrait être entretenu par
personnel d'entretien professionnel.
