PII-632
PIISUN
| Quantité: | |
|---|---|

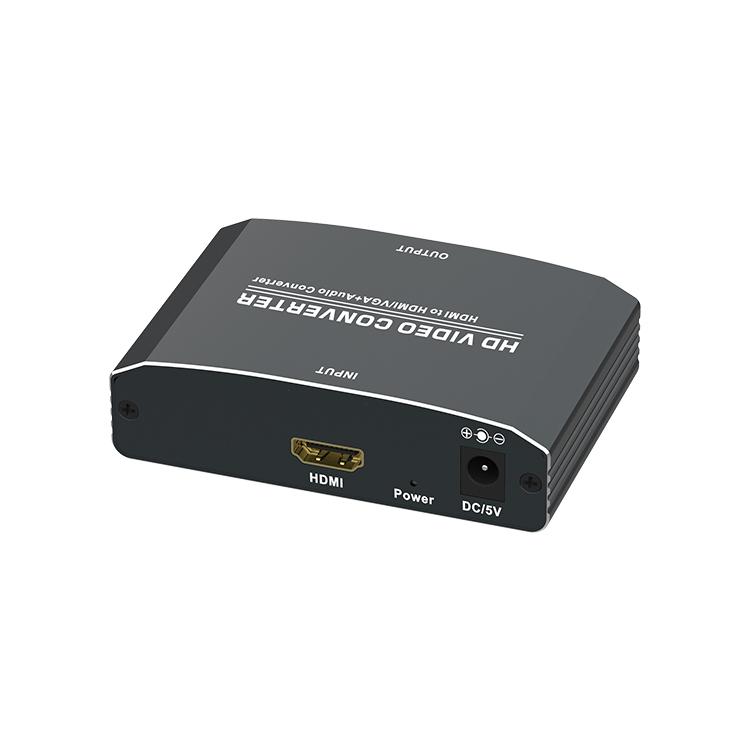

HD CONVERTISSEUR VIDÉO
Convertisseur HDMI vers VGA+HDMI
1.0 Introduction
Ce type de convertisseur HDMI vers VGA et HDMI convertit le signal HDMI numérique en vidéo VGA analogique et en signal HDMI.Il permet aux utilisateurs de profiter de leur image et de leur son haute définition lorsqu'ils regardent des films ou jouent à des jeux sur les moniteurs ou projecteurs VGA traditionnels, prend en charge l'affichage simultané VGA et HDMI.
Elle propose des solutions pour les centres de divertissement numérique, les sites de vente au détail et de spectacles HDTV, la TVHD, Usine de STB, de DVD et de projecteurs, problèmes d'espace sonore et de sécurité, contrôle du centre de données, distribution d'informations, présentation en salle de conférence, environnements de formation scolaire et d'entreprise.
2.0 Caractéristiques
1.Conversion : il pourrait convertir un HDMI complet en vidéo VGA et en sortie HDMI ;
2. Facile à utiliser : installation en quelques secondes, pas besoin de réglage ;
3. Prise en charge HDMI1.4b ;
4. Prise en charge HDCP1.4 ;
5. Résolution de support : 480i/p, 576p, 720p, 1080i/p, 1920 x 1200 ;
6. Prise en charge de la bande passante de 165 MHz/1,65 Gbit/s par canal (6,75 Gbit/s sur tous les canaux) pour l'entrée HDMI ;
7. Prend en charge la sortie vidéo analogique jusqu'à UXGA et 1080p avec DAC 10 bits ;
8. Compatible avec DVI en utilisant un adaptateur HDMI vers DVI ;
9. Conception du boîtier métallique et blindage global sans interférence de signal.
3.0 Accessoires d'emballage :
Avant d'essayer d'utiliser cet appareil, veuillez vérifier l'emballage et vous assurer que les éléments suivants sont contenus dans le carton d'expédition :
1. Convertisseur HDMI -----------------------------------------1 pièces
2. Câble audio----------------------------------------------1 pièces
3. Adaptateur secteur 5 V CC---------------------------------1 pièces
4. Manuel d'utilisation ---------------------------------------------1 pièces
4.0 Caractéristiques
Entrées/sorties de signaux | |
Signal vidéo d'entrée | 0,5-1,0 volts pp |
Signal d'entrée DDC | 5 volts pp (TTL) |
Connexion d'entrée | HDMI A femelle (19 broches) |
Connexion de sortie | VGA, HDMI, Stéréo |
Format d'entrée vidéo HDMI | 480i/p;576i/p;720p;1080i/p,1920x1200 |
VGA format de sortie vidéo | 480i/p;576i/p;720p;1080i/p,1920x1200 |
Format de sortie audio | LPCM 2 canaux |
Fréquence de fonctionnement | |
Gamme de fréquence verticale | 60Hz |
Bande passante de l'amplificateur vidéo d'entrée | 1,65 Gbit/s/165 MHz |
Mécanique | |
Taille (LxlxH) | 90x60x22mm |
Poids (net) | 0,1Kg |
garantie | |
Garantie limitée | 1 an pièces et main d'œuvre |
Environnemental | |
Température de fonctionnement | 0 à +70℃ |
humidité d'exploitation | 10 % à 85 % HR (sans condensation) |
Température de stockage | -10 à +80℃ |
Humidité de stockage | 5% à 95 % HR (sans condensation) |
Puissance requise | |
Alimentation externe | C.C 5V 1A |
Consommation d'énergie (Max) | 2,5 W |
Approbations réglementaires | |
Unité de conversion | CE, FCC, ROHS |
Source de courant | CE, FCC, PSE, savoirs traditionnels, UL |
Accessoires Adaptateur | |
Adaptateur secteur | Norme américaine, norme britannique, etc. |
Manuel de l'Utilisateur | Version anglaise |

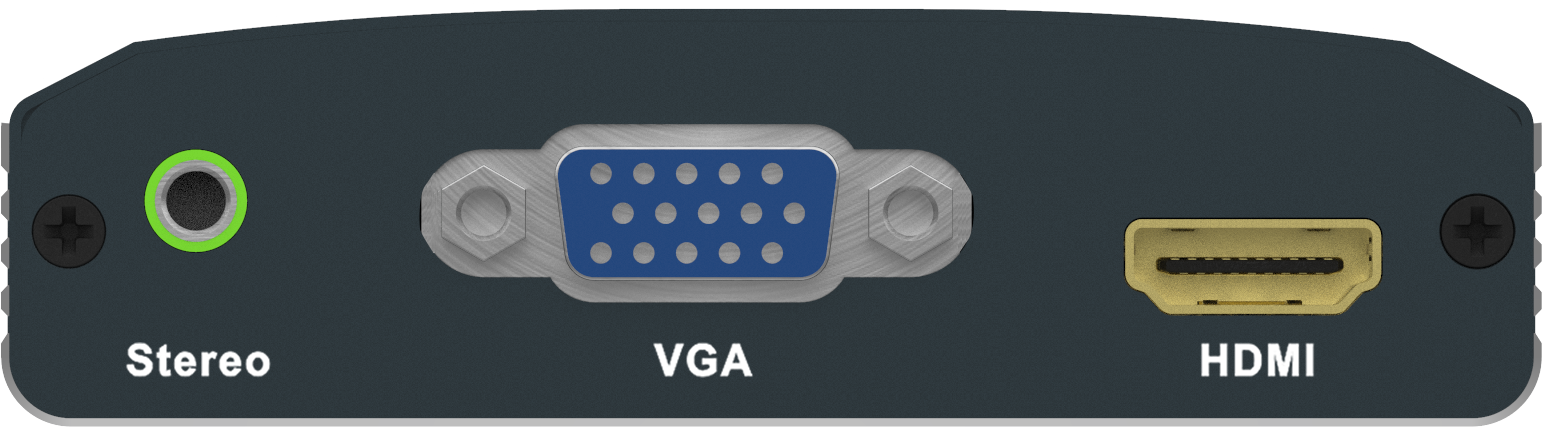

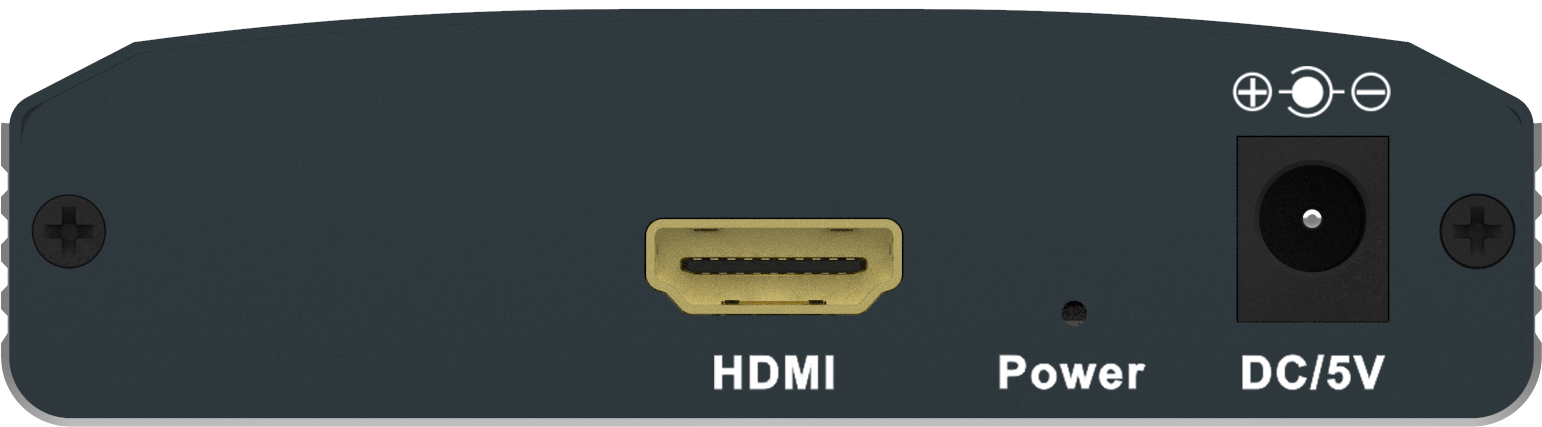

5.0 Présentation du panel
HDMI------------------------------------------------- --Entrée HDMI
Alimentation---------------------------------------------Indicateur d'alimentation
CC/5 V--------------------------------------------Entrée d'alimentation CC
Stéréo------------------------------------------------Audio Sortir
VGA------------------------------------------------- ---Sortie VGA
HDMI------------------------------------------------- Sortie HDMI

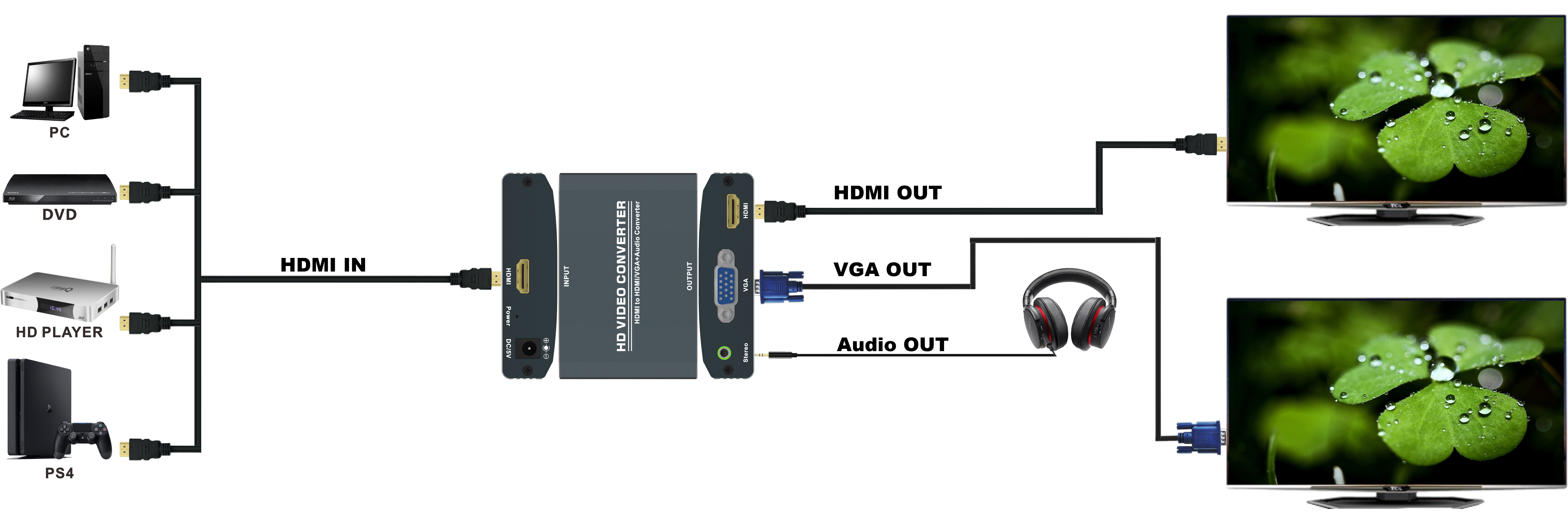

6.0 Connexion et fonctionnement
Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.
1. Connectez l'entrée HDMI du périphérique source à ce convertisseur. (Câbles d'entrée
sont facultatifs)
2. Connectez la sortie VGA et audio stéréo de ce produit au périphérique d'affichage.
3. Connectez la sortie HDMI de ce produit au périphérique d'affichage.
3. Insérez le côté CC de l'alimentation 5 V, puis connectez le côté CA de
l'alimentation électrique dans la prise murale.
4. Allumez tous les appareils connectés, choisissez l'entrée du périphérique d'affichage à
son canal VGA.
5. L'image n'a pas besoin d'être ajustée.Ce convertisseur le positionnera
automatiquement.
Remarque : une conversion HDMI vers VGA peut exister la compatibilité suivante
1. Si le port VGA de l'écran ne prend pas en charge le taux de rafraîchissement à 50 Hz, l'écran connecté n'aura aucune image lorsque la source HDMI est réglée à 50 Hz.
2. Si le port VGA de l'écran ne prend pas en charge la résolution à 720p, 1080i et 1080p, l'écran connecté devra imager lorsque la source HDMI est réglée à 720p, 1080i et 1080p.
3. Si le port VGA de l'écran ne prend pas en charge la résolution entrelacée, il n'y aura aucune image lorsque la source HDMI est réglée sur 1080i.480i ou 576i.
Notre convertisseur prend entièrement en charge les formats ci-dessus.ces problèmes courants sont principalement diffusé par des écrans ne prenant pas en charge ces formats.
7.0 INSTALLATION ET PRÉCAUTIONS
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé au soleil, sous la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6. Ne démolissez pas l'équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
