VIDÉO HD CONVERTISSEUR

Manuel de l'Utilisateur

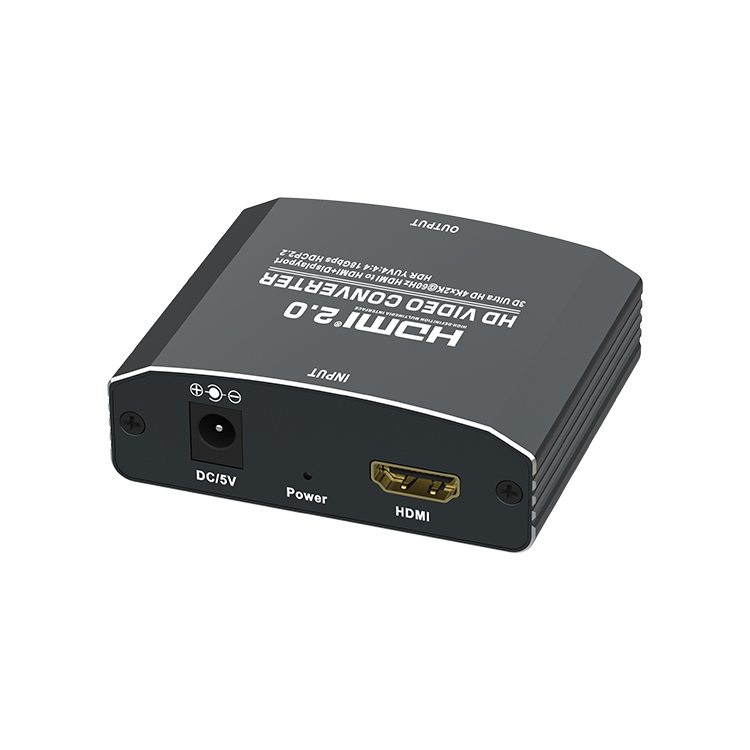

Convertisseur 3D Ultra HD 4Kx2K@60Hz HDMI vers HDMI+DP

(HDMI2.0 18 Gbit/s HDR YUV4:4:4 HDCP2.2)

Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.

1.0 INTRODUCTION

Le convertisseur convertit un ensemble de signaux HDMI 2.0 en un ensemble de signaux HDMI et un ensemble de sorties de synchronisation de signal Displayport.

Il propose des solutions pour les problèmes de bruit, d'espace et de sécurité, le contrôle des centres de données, la distribution d'informations, la présentation en salle de conférence, les environnements de formation scolaire et d'entreprise.

CARACTÉRISTIQUES 2.0

1.Plug and play, s'installe en quelques minutes ;

2. Prend en charge le protocole HDCP2.2, prend en charge HDMI2.0 ;

3. Prise en charge HDR 18 Gbit/s YUV4:4:4 ;

4. Une entrée HDMI convertie en sortie HDMI + Displayport ;

5. La sortie Displayport prend en charge DP1.2 ;

6. Résolution d'entrée HDMI : jusqu'à 4K x 2K (60 Hz) ;

7. Résolution de sortie HDMI/DP : jusqu'à 4K x 2K (60 Hz) ;

8. Prise en charge de la distribution de synchronisation des signaux HDMI et Displayport.

3.0 CONTENU DE L'EMBALLAGE

Avant d'essayer d'utiliser cet appareil.veuillez vérifier l'emballage et vous assurer que les éléments suivants sont contenus dans le carton d'expédition :

1. Unité principale -----------------------------------1 pièces

2. Manuel de l'utilisateur --------------------------------1 pièces

Alimentation 3,5 V CC ------------------- 1 pièce

4.0 SPÉCIFICATIONS :

Résolution HDMI IN/Out----------------480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz

Sortie DP----------------------------------480i/p,576i/p,720p,1080i/p, 4Kx2K à 60 Hz

Format de couleur vidéo pris en charge ------------------------------ Couleur profonde 24 bits/36 bits/48 bits

Bande passante maximale------------------------------------------------ -----------------------600MHz

Débit en bauds maximum ----------------------------------------------- --------------------------18 Gbit/s

Signal TMDS d'entrée/sortie ---------------------------------------0,5 ~ 1,5 Volts pp ( TTL)

Signal DDC d'entrée/sortie --------------------------------------------- ---5Volts pp (TTL)

Distance du câble d'entrée------------------------------------------------------------- ---------≤10m 28AWG

Distance du câble de sortie -----------------------------≤10 m Câble standard HDMI 28AWG

Courant de fonctionnement maximum ----------------------------------------------- -------------------500mA

Adaptateur secteur ----------------Entrée : AC (50/60 Hz) 100 V-240 V ;Sortie: DC5V/1A

Plage de température de fonctionnement-------------------------------------------- (-15 à +55℃)

Plage d'humidité de fonctionnement----------------------5 à 90 % HR (pas de condensation)

Dimension (L x L x H) --------------------------------------------------------- ---73X60,5X22,5 (mm)

Poids------------------------------------------------- --------------------------------------90g

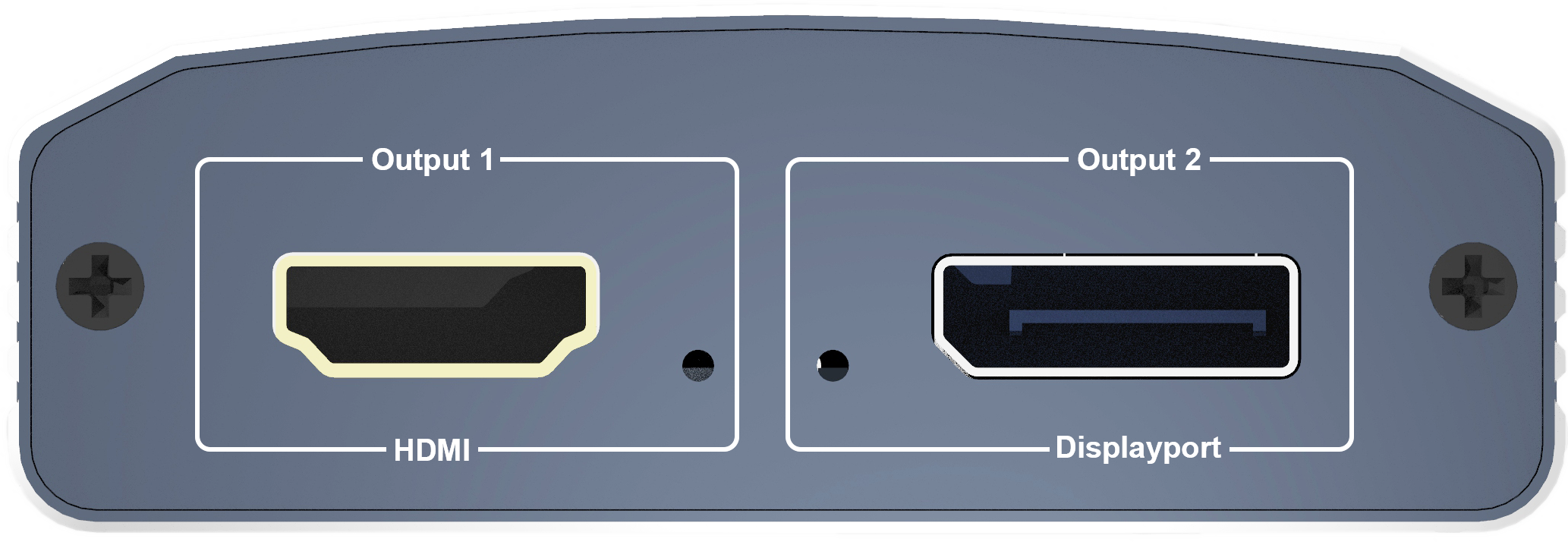

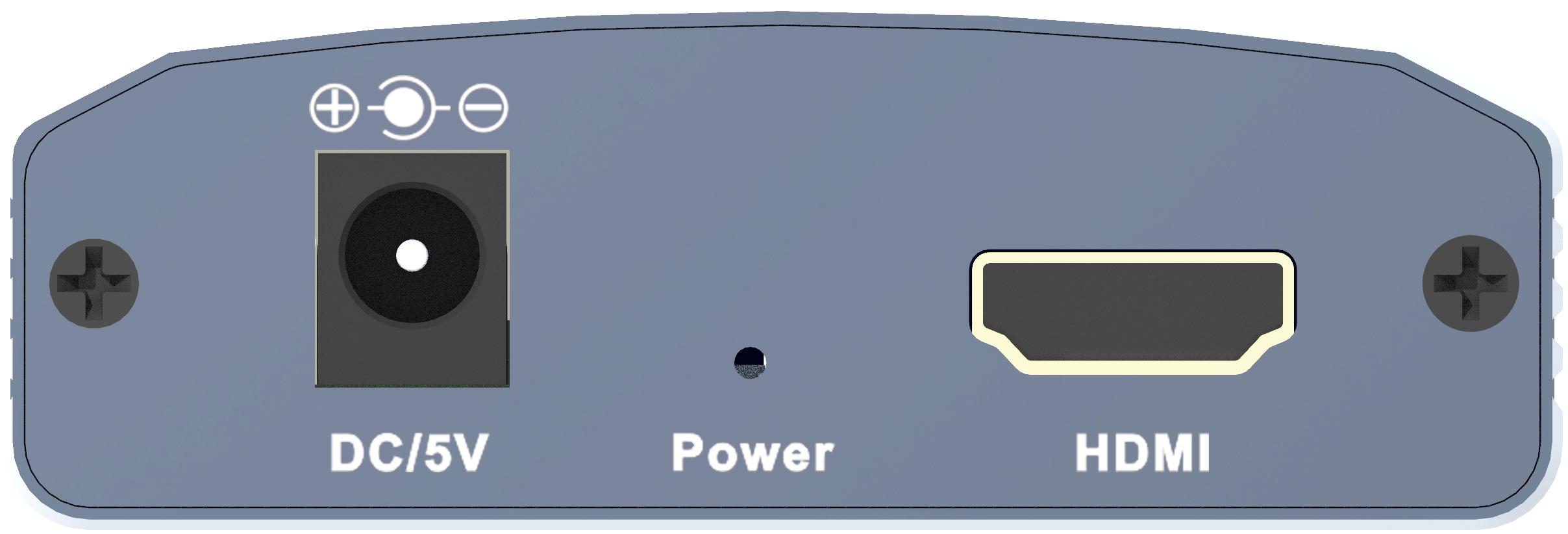

5.0 DESCRIPTION DES PANNEAUX

Veuillez étudier les dessins des panneaux ci-dessous et vous familiariser avec les entrées de signal, les sorties et les exigences d'alimentation.

CC/5 V----------------------------------------------- ----------------Interface d'alimentation 5 V

Pouvoir------------------------------------------------- -------------------Indicateur d'alimentation

HDMI ------------------------------------------------- ------------------------Entrée HDMI

Sortie1 ------------------------------------------------- -------------------Sortie HDMI

Sortie2 ------------------------------------------------- ------------Sortie Displayport

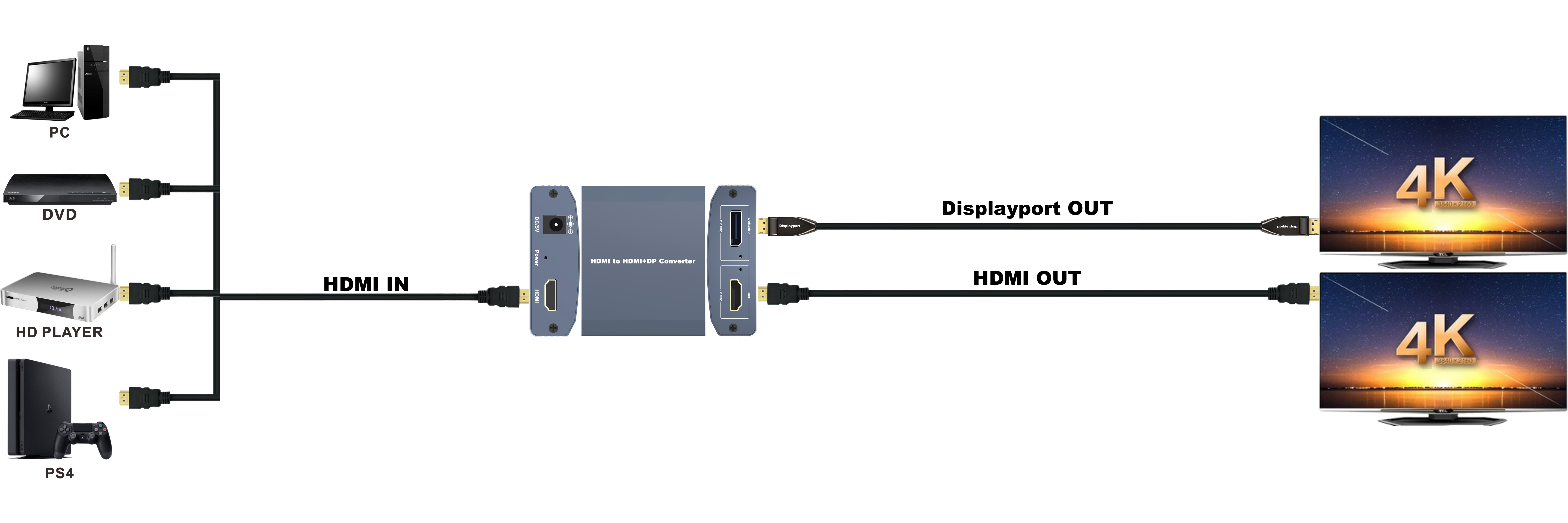

6.0 Fonctionnement et connexion :

Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.

1. Pour utiliser un câble HDMI pour connecter la source HD au port d'entrée HDMI.

2. Pour connecter le port de sortie HDMI du convertisseur à l'écran HDMI.

3. Pour connecter le port de sortie Displayport du convertisseur à l'écran DP.

4. Pour connecter le convertisseur avec un adaptateur secteur 5 V CC.

5. Allumez tous les appareils connectés, choisissez l'entrée du périphérique d'affichage

à son canal HDMI/DP.

7.0 INSTALLATION ET PRÉCAUTIONS

Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :

1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.

2. L'équipement ne doit pas être placé au soleil, sous la pluie et dans un environnement humide ou non ventilé.

3. Aucun objet liquide ne doit être placé sur l’équipement.

4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.

5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.

6. Ne démolissez pas l'équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
