Merci d'avoir acheté ce produit.Pour des performances et une sécurité optimales, veuillez lire attentivement ces instructions avant de connecter, d'utiliser ou de régler ce produit.S'il vous plaît garder ce manuel pour référence future.
L'extension HDMI est une paire d'émetteur-récepteur ultra-mince conçue pour étendre les signaux HDMI 4K @ 60 Hz non compressés via un seul câble Cat5e/6/6a/7.
Extension de fibre KVM HDMI 1080P Émetteur-récepteur optique vidéo HDMI multifonction Full HD SM Convertisseur HDMI vers fibre 20 km Prise en charge monomode Clavier de souris USB RS232 GPIO Audio stéréo bidirectionnel 3,5 mm
Prise en charge de la souris et du clavier USB – Le convertisseur fibre HDMI KVM avec fonction KVM, vous pouvez contrôler le PC ou d'autres appareils avec la souris et le clavier USB depuis l'extrémité distante.Ne prend pas en charge un autre périphérique USB.
Prise en charge de l'audio stéréo Bi-Di – L'extenseur optique HDMI avec prise bidirectionnelle de 3,5 mm sur l'émetteur et le récepteur.Vous pouvez faire un interphone en temps réel avec d'autres personnes de l'autre côté.
Prise en charge de la résolution Full HD 1080P – L'extension fibre HDMI prend en charge jusqu'à 1920 x 1200 à 60 Hz ;Prise en charge spéciale 1600*1200@60HZ.Compatible vers l’arrière avec une résolution inférieure.
Prise en charge RS232 arrière – Le convertisseur HDMI prend en charge le signal série RS232, vous pouvez contrôler le périphérique série RS232 depuis le côté distant.
Transmission sur fibre – Le convertisseur de fibre optique HDMI transmet sur une fibre à mode unique.Transmission non compressée jusqu'à 12,5 miles sans latence.
| Type de signal vidéo | HDCP2.2 |
| Format audio | PCM 2.0, LPCM 5.1/7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS 5.1, DTS-HD Master Audio et DTS:X |
| Résolution d'entrée/sortie-VESA | 800 × 600 à 60 Hz, 1 024 × 768 à 60 Hz, 1 280 × 768 à 60 Hz, 1 280 × 800 à 60 Hz, 1 280 × 960 à 60 Hz, 1 280 × 1 024 à 60 Hz, 1 360 × 768 à 60 Hz, 1 366 × 768 à 60 Hz, 1 400 × 1 050 à 60 Hz, 1 440 × 900 à 60 Hz, 1 600 × 900 à 60 Hz, 1 600 × 1 200 à 60 Hz, 1 680 × 1 050 à 60 Hz, 1 920 × 1 200 à 60 Hz |
| Résolution d'entrée/sortie-SMPTE | 1280x720@60Hz 1920x1080I@60Hz 1920x1080P@60Hz, 3840×2160@60Hz, 4096×2160@60Hz [REMARQUE : 4096×2160/3840×2160@50Hz/60Hz est basé sur un sous-échantillonnage de chrominance 4:2 :0 8 bits seulement] |
| Débit de données maximal | 10,2 Gbit/s |
| Température de fonctionnement | 0°c à 45°C (32°F à 11 3°F) |
| Température de stockage | -20°(à 70°((-4°F à 158°F} |
| Protection ESD | 士8kV (décharge entrefer)/士4kV (décharge par contact) |
| Protection contre les surtensions | Tension : 士1 kV |
| Consommation d'énergie (maximale) | ≤8,88 W (paire) |
| Dimensions de l'appareil (LxHxP) | 108,8 mm x 15 mm x 64,2 mm 4,29' X 0,59' X 2,52' |
| Poids du produit | Émetteur : 0,18 kg/0,401 b Récepteur : 0,18 kg/0,401 b |
| Câble HDMI | 4K à 60 Hz 4:2:0 Entrée HDMI : jusqu'à 10 m/sortie HDMI : jusqu'à 15 m |
| CAT5e/CAT6 | 35 m : 1080P, 60 Hz 48 bpp /1080P, 60 Hz 3D/3840 x 2160 à 60 Hz 4:2:0 |
| CAT6a/CAT7 | 70 m : 1080P, 60 Hz, 36 bpp |
| CAT6a/CAT7 | 40 m : 1080P, 60 Hz 48 bpp/1080P, 60 Hz 3D/3840 x 2160 à 60 Hz 4:2:0 |

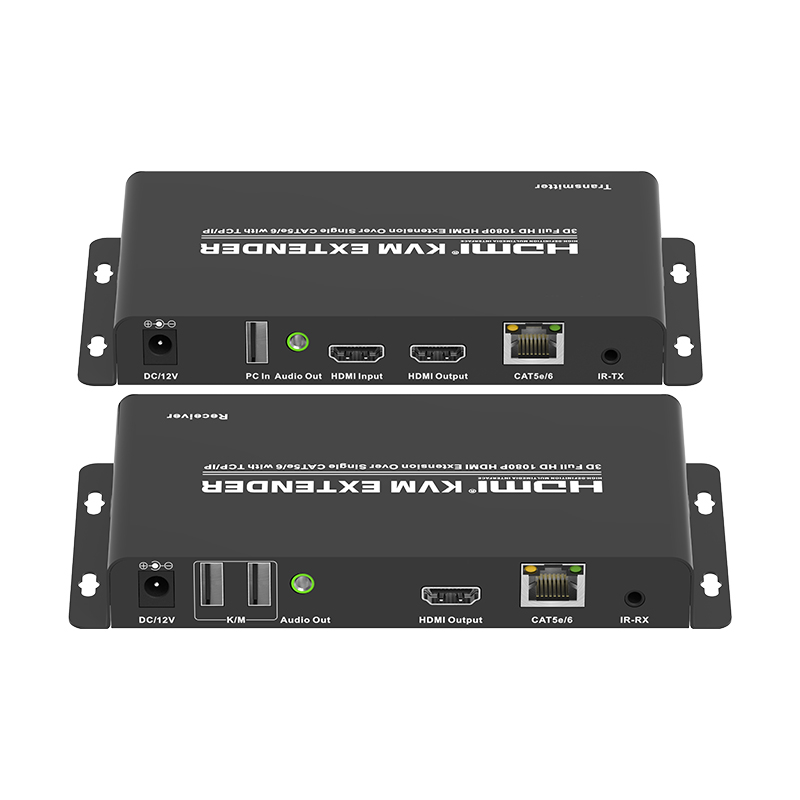

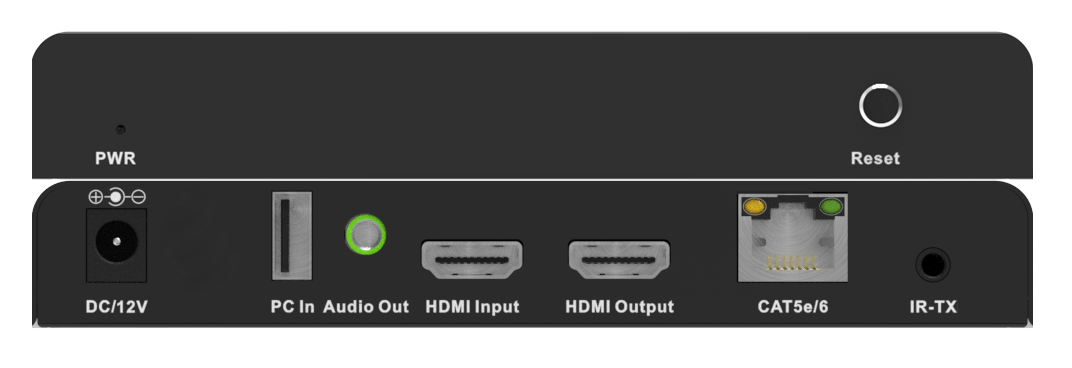

Émetteur d'extension HDMI KVM
PWR ------------------------------------------------Puissance indication
Réinitialiser------------------------------------------------- --- Bouton de réinitialisation
DC/12 V----------------------------------Interface d'entrée d'alimentation DC
Entrée PC ---------------------------------------Interface d'entrée USB
Sortie audio ---------------------------------Interface de sortie stéréo
Entrée HDMI --------------------------------- Interface d'entrée HDMI
Sortie HDMI ------------------------------- Interface de bouclage HDMI
Sortie Cat5e/6 -------------------Interface de sortie Cat5e/6
IR-TX ----------------------------------------------- -Interface IR TX

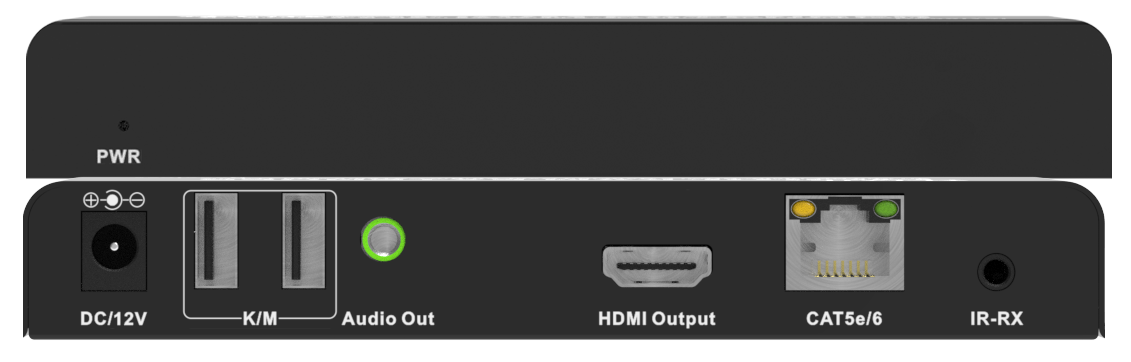

Récepteur d'extension KVM HDMI
PWR ------------------------------------------------Puissance indication
DC/12 V----------------------------------Interface d'entrée d'alimentation DC
Clavier/Souris -------------------Interface clavier/souris
Sortie audio ---------------------------------Interface de sortie stéréo
Sortie HDMI ----------------------------- Interface de sortie HDMI
Entrée Cat5e/6 ----------------------------Interface d'entrée Cat5e/6
IR-RX ----------------------------------------------- -Interface IR-RX
6.0 RACCORDEMENT ET FONCTIONNEMENT
6.01 Application de l'émetteur et du récepteur une par une.

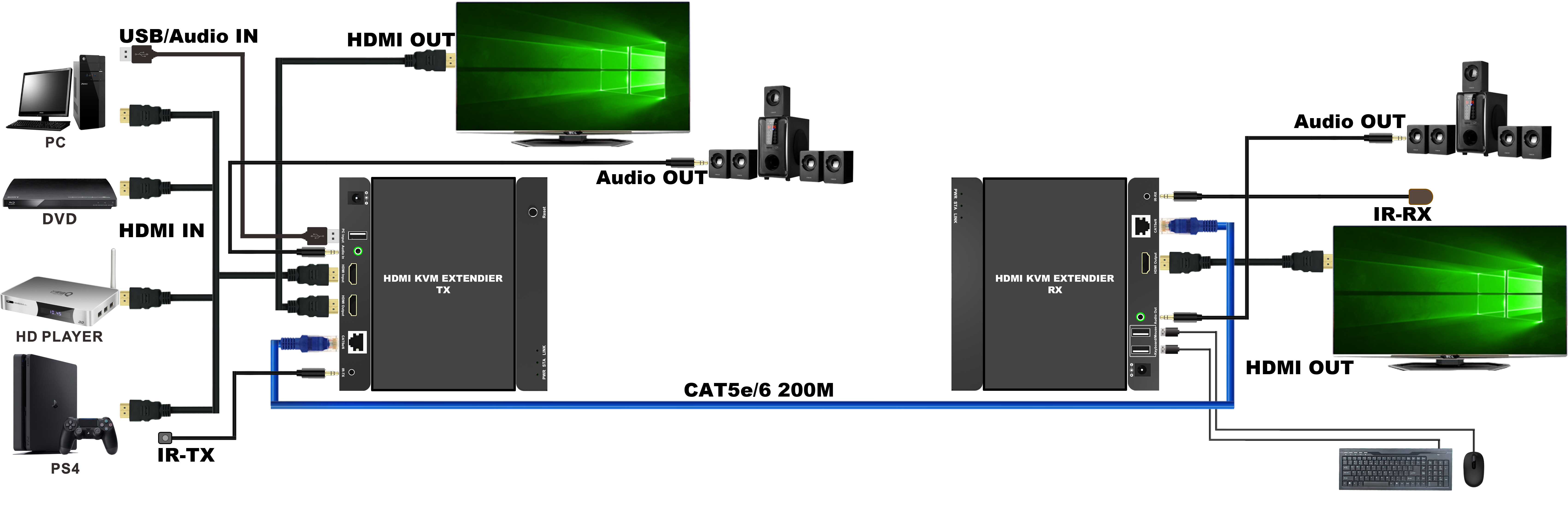

1. Connectez la source de signal HDMI à l'émetteur du prolongateur HDMI KVM ;
2. Connectez la source de signal USB à l'émetteur du prolongateur HDMI KVM ;
3. Utilisez un câble LAN (recommandé : CAT5e/6) pour connecter l'émetteur et le récepteur.
d'extension KVM HDMI ;
4. Connectez l'équipement d'affichage avec le connecteur HDMI au récepteur de
Extension KVM HDMI ;
5. Connectez le clavier et la souris au récepteur du prolongateur HDMI KVM ;
6. Allumez tous les appareils et le produit commence à fonctionner.
6.02 Application émetteur et récepteur un par N, N peut atteindre 253.
7.0 INSTALLATION ET PRÉCAUTIONS
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
