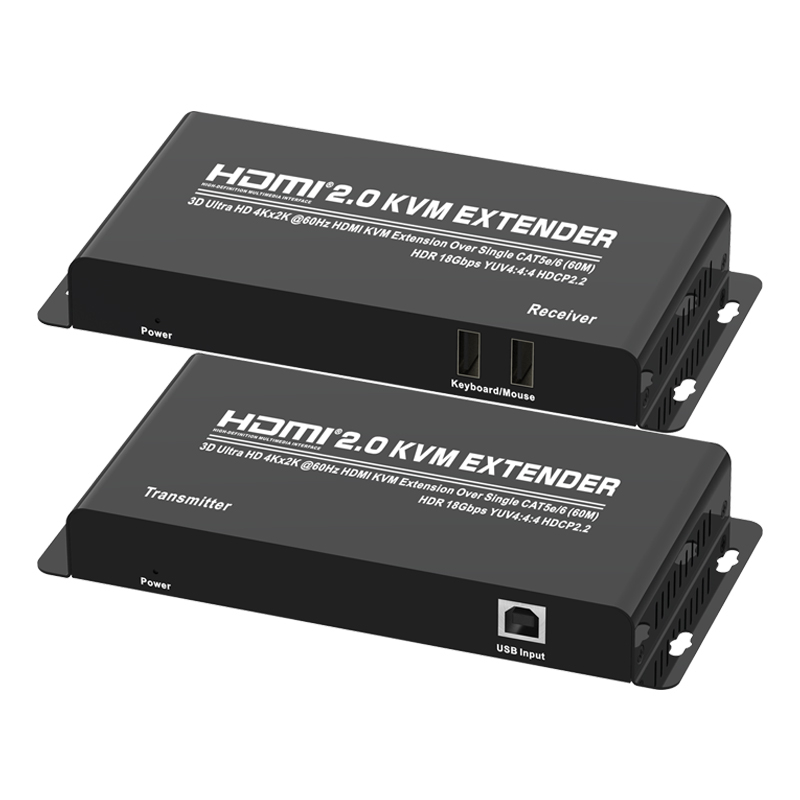

EXTENSEUR KVM HDMI
Extension KVM HDMI2.0 sur un seul CAT5e/6 (60 M)
(Ultra HD 4Kx2K à 60 Hz HDCP2.2)
Apportez la haute définition dans votre vie !
Merci d'avoir acheté ce produit.Pour des performances et une sécurité optimales, veuillez lire attentivement ces instructions avant de connecter, d'utiliser ou de régler ce produit.S'il vous plaît garder ce manuel pour référence future.
1.0 INTRODUCTION
L'extension KVM HDMI utilise des câbles simples cat-5e ou cat-6 (recommandés) jusqu'à 60 mètres au lieu d'un câble HDMI pour transmettre un signal haute définition, afin de réduire les coûts.
CARACTÉRISTIQUES 2.0
1. Transmission du signal : câbles CAT5e/6 (recommandés) jusqu'à 60 mètres
au lieu de câbles HDMI, des câbles sont connectés entre TX et RX Extender.
2. Prise en charge HDMI2.0, HDCP2.2, HDR, 18 Gbit/s.
3. Prise en charge de la résolution d'entrée/sortie :
480i/p,576i/p,720p,1080i/p,4Kx2K à 60Hz.
4. Prise en charge de l'extension TX avec boucle HDMI.
5. Prise en charge du format vidéo jusqu'à 4Kx2K à 60 Hz avec RVB/YcbCR 24 bits
4:4:4/YCBCR4:4:4, et jusqu'à 4Kx2K@60Hz avec YCBCR 4:4:4 12 bits.
6. Prise en charge des formats audio :
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
7. Prise en charge longue distance contrôlée par le clavier et la souris.
8. Prise en charge de la télécommande IR 20 ~ 60 KHz, NEC.
9. Prise en charge de l'extrait Audio de l'émetteur et du récepteur.
10. Prolongez la distance de transmission et améliorez le signal de transmission.
3.0 CONTENU DE L'EMBALLAGE
Lors du premier déballage de votre répéteur, veuillez vérifier si les éléments suivants sont inclus :
Transmetteur d'extension HDMI ----------------------------------------------- - 1 PCS
Récepteur d'extension HDMI ----------------------------------------------- ---- 1 PCS
Émetteur IR ------------------------------------------------ ------------------ 1 PCS
Récepteur IR ------------------------------------------------ --------------------- 1 PCS
Adaptateur d'alimentation 5 V CC --------------------------------------------- 2 pièces
Câble de données USB-------------------------------------------------------------- -----------------1 PCS
Mode d'emploi ------------------------------------------------ ------------ 1 PCS
4.0 SPÉCIFICATIONS
Version HDMI------------------------------------------------ -----------------------HDMI2.0
Ports d'entrée de l'émetteur --------------------------------------HDMIx1(AF),USB(BF) x1
Ports de sortie de l'émetteur -------------------------HDMIx1(AF),CAT5e/6x1,IR TXx1
Ports d'entrée du récepteur ----------------------------------------------- -CAT5e/6x1,IR RXx1
Ports de sortie du récepteur -----------------------------------------HDMIx1(AF),USB( AF)x2
Bande passante de fréquence------------------------------------------------ ---------------18 Gbit/s
Résolutions d'entrée/sortie ---------------480i/p,576p,720p,1080i/p,4Kx2K@60Hz
Audio -------------------------------------Taux d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz, 96 KHz
Télécommande IR-------------------------------------------------------------- -----------20 ~ 60 KHz; NEC
Modèle de corps humain de protection ESD --------------------± 8kV (décharge dans l'espace d'air)
± 4kV (décharge par contact)
Température de fonctionnement------------------------------------0˚C ~ 40˚C / 32˚F ~ 104 °F
Température de stockage -------------------------------------20˚C ~ 60˚C / -4˚ F ~ 140 °F
Humidité relative-------------------------------------20 ~ 90 % HR (sans condensation)
Dimensions (mm)---------------------------------------------- ---------170x81,5x22
5.0 DESCRIPTION DES PANNEAU
Émetteur d'extension HDMI KVM
Alimentation ----------------------------------État d'entrée d'alimentation CC
Entrée USB ---------------------------------------------Port d'entrée USB
CC/5 V--------------------------------------Port d'entrée d'alimentation CC
Boucle HDMI ----------------------------- Port de sortie HDMI
HDMI IINPUT --------------------------------------------- Port source HDMI
Émission IR ------------------------------------------------ ----Port TX IR
Sortie audio ----------------------------------------------------Port de sortie audio
Sortie CAT5e/6 -----------------------------Port de sortie Cat5e/6

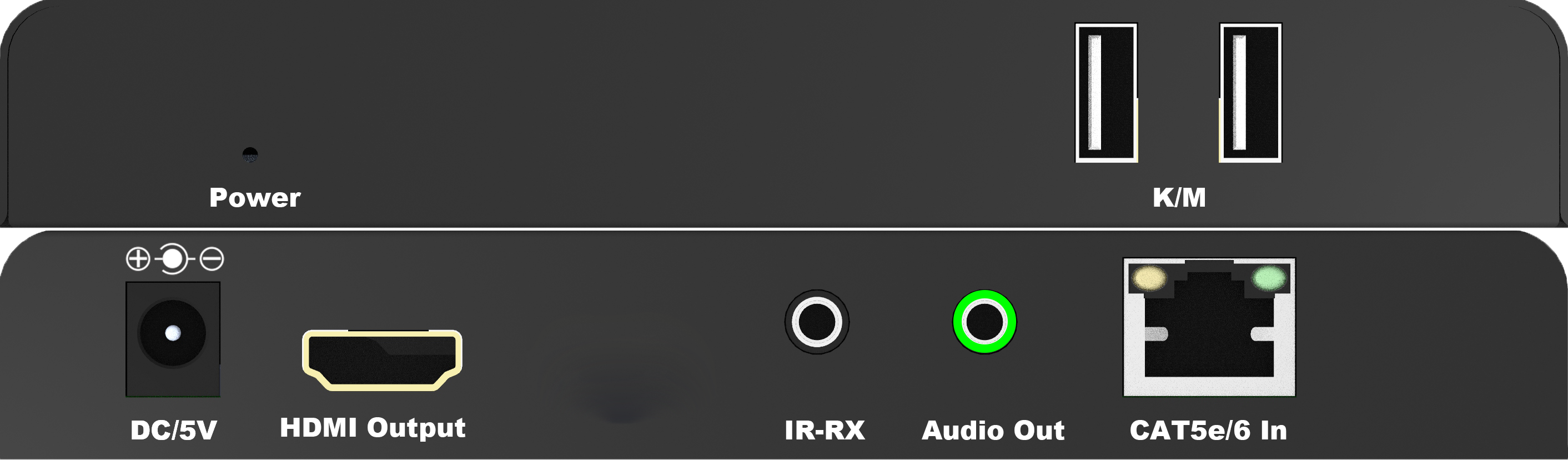

Récepteur d'extension KVM HDMI
Alimentation -----------------------------------État d'entrée d'alimentation CC
K/M -----------------------------------------Clavier et souris
DC/5 V---------------------------------------Port d'entrée d'alimentation DC
Sortie HDMI ---------------------------------Port de sortie HDMI
Réception infrarouge ------------------------------------------------ ----Port RX IR
Sortie audio --------------------------------------Port de sortie audio
CAT5e/6 entrées -----------------------------------Port d'entrée Cat5e/6

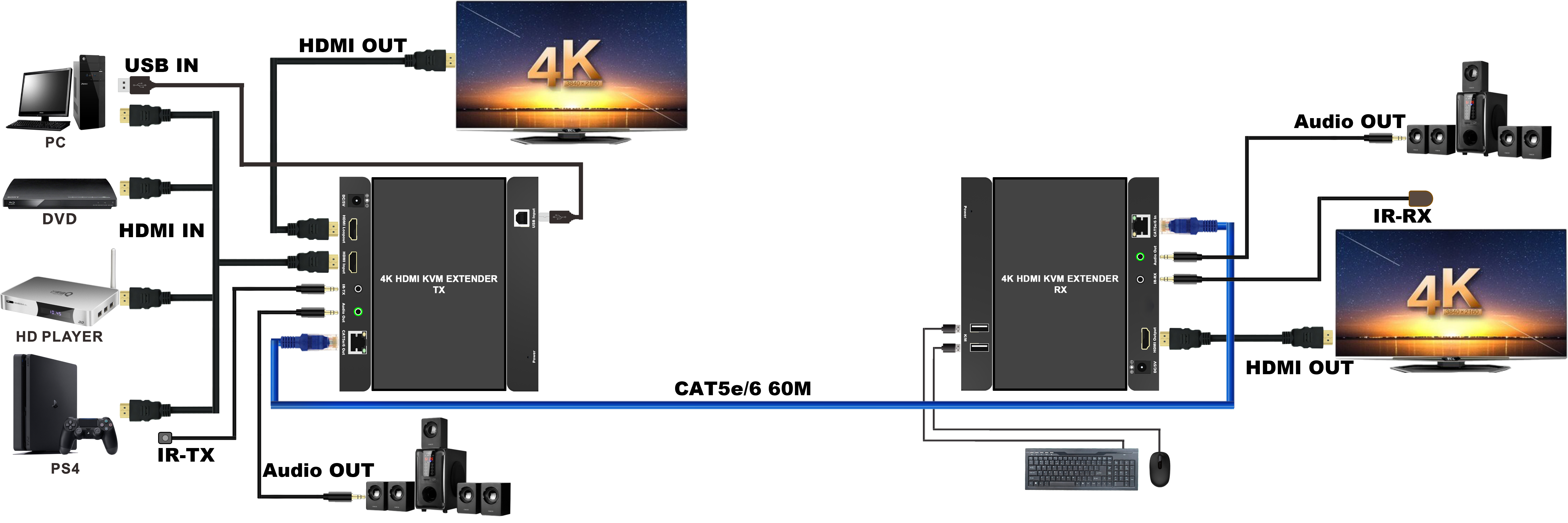

6.0 RACCORDEMENT ET FONCTIONNEMENT
Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.
6.01.Connectez la source de signal HDMI à l'émetteur du prolongateur HDMI KVM ;
6.02.Connectez la source de signal USB à l'émetteur du prolongateur HDMI KVM ;
6.03.Utilisez un câble LAN (recommandé : CAT5e/6) pour connecter l'émetteur et
récepteur d'extension KVM HDMI ;
6.04.Connectez l'équipement d'affichage avec connecteur HDMI au récepteur de
Extension KVM HDMI ;
6.05.Connectez le clavier et la souris au récepteur du prolongateur HDMI KVM ;
6.06.Mettez tous les appareils sous tension et le produit commence à fonctionner.
7.0 INSTALLATION ET PRÉCAUTIONS
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
