PII-5020KA
PIISUN
| Quantité: | |
|---|---|
Extension HDMI HDBaseT sur un seul câble Ethernet Cat5e/6/6a/7 4K130 pieds 1080P <130 pieds 1080P @ 60Hz>
【@ :: 】L'extension HDMI prend en charge 4K à 60 Hz jusqu'à 40 m/130 pieds, 1080P à 60 Hz jusqu'à 70 m/230 pieds sur un câble Cat5e/6a/7.Audio Prend en charge Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master, LPCM 2.1/ 5.1/ 7.1CH, offrant une superbe image et un son fantastique.
【 】 PoE bidirectionnel, IR et RS232 ;Passage EDID ;Rallonge HDMI haute conformité avec HDCP 2.2 et HDR (1080P@10/12bit,4K@8bit) Ultra-mince avec oreille de montage fixe.
【 】 Fonctionne parfaitement avec PC, PS5, XBOX, lecteur DVD, Apple TV, décodeur satellite, décodeur câble et la plupart des sources ;Idéal pour l'affichage numérique, le cinéma maison, les salles de réunion, les ateliers, les séminaires, les salles de classe, les conférences, les jeux, la production vidéo.
【 】HDBaseT Extender certifié par FCC, CE.Prévention des coups de tonnerre, protection intégrée contre les surtensions/foudre, protection ESD supérieure.Un émetteur ne prend en charge qu'un seul récepteur.Oreille de montage pour une installation facile.
Technologie PIISUN est devenue une marque leader sur le marché en ligne de l'industrie Pro AV.
Depuis sa création en 2014, PIISUN Technology se consacre à fournir des produits audio et vidéo professionnels et fiables, notamment des extensions, des répartiteurs, des commutateurs et des matrices.
Nous proposons des ventes de produits localisées et une assistance individuelle à tous les clients des régions d'Europe, d'Amérique du Nord et d'Asie-Pacifique.
1. Transmission du signal : des câbles fibre SC (recommandés) jusqu'à 20 000 mètres au lieu de câbles HDMI sont connectés entre l'extension TX et RX.
2. Prise en charge du protocole HDMI1.4, HDCP 1.4.
3. Prise en charge de la résolution d'entrée/sortie : 480p, 576p, 720p, 1080p, 4K à 30 Hz.
4. Prise en charge du mode point à point, mode un point à plusieurs.
5. Un émetteur TCP/IP conforme au protocole et plusieurs récepteurs, avec un maximum de 253 récepteurs.
6. Prise en charge du contrôle IR, vous pouvez contrôler STB ou DVD Blue-Ray sur le site de réception par télécommande.
7. Prise en charge de la télécommande IR 20 ~ 60 KHz, NEC.
8. S'installe en quelques minutes, aucune perte de qualité.
4.0 SPÉCIFICATION
Version HDMI------------------------------------------------ -------------------HDMI1.4
Port d'entrée de l'émetteur ----------------------------------------------- ---HDMIx1 (AF)
Ports de sortie de l'émetteur -------------------HDMIx1(AF),SC Fiberx1,IR TXx1
Ports d'entrée du récepteur ------------------------------------------SC Fiberx1,IR RXx1
Port de sortie du récepteur-------------------------------------------------------------- -----HDMIx1 (AF)
Bande passante de fréquence----------------------------2,25 Gbit/s (liaison unique)
Résolutions d'entrée/sortie ------------------- 480p, 576p, 720p, 1080p, 4K à 30 Hz
Audio-----------------------------------------------Taux d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz
Télécommande IR----------------------------------------------- ------20~60KHz;NEC
Modèle de corps humain de protection ESD ---------------± 8kV (décharge dans l'espace d'air)
± 4kV (décharge par contact)
Température de fonctionnement--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
Température de stockage ---------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ F
Humidité relative---------------------------------20 ~ 90 % HR (sans condensation)
Dimensions (mm)---------------------------------------------- -------------120x73x22
5.0 DESCRIPTION DES PANNEAU
Veuillez étudier les dessins des panneaux ci-dessous et vous familiariser avec le signal
Entrée(S), sortie(S) et exigences de puissance.

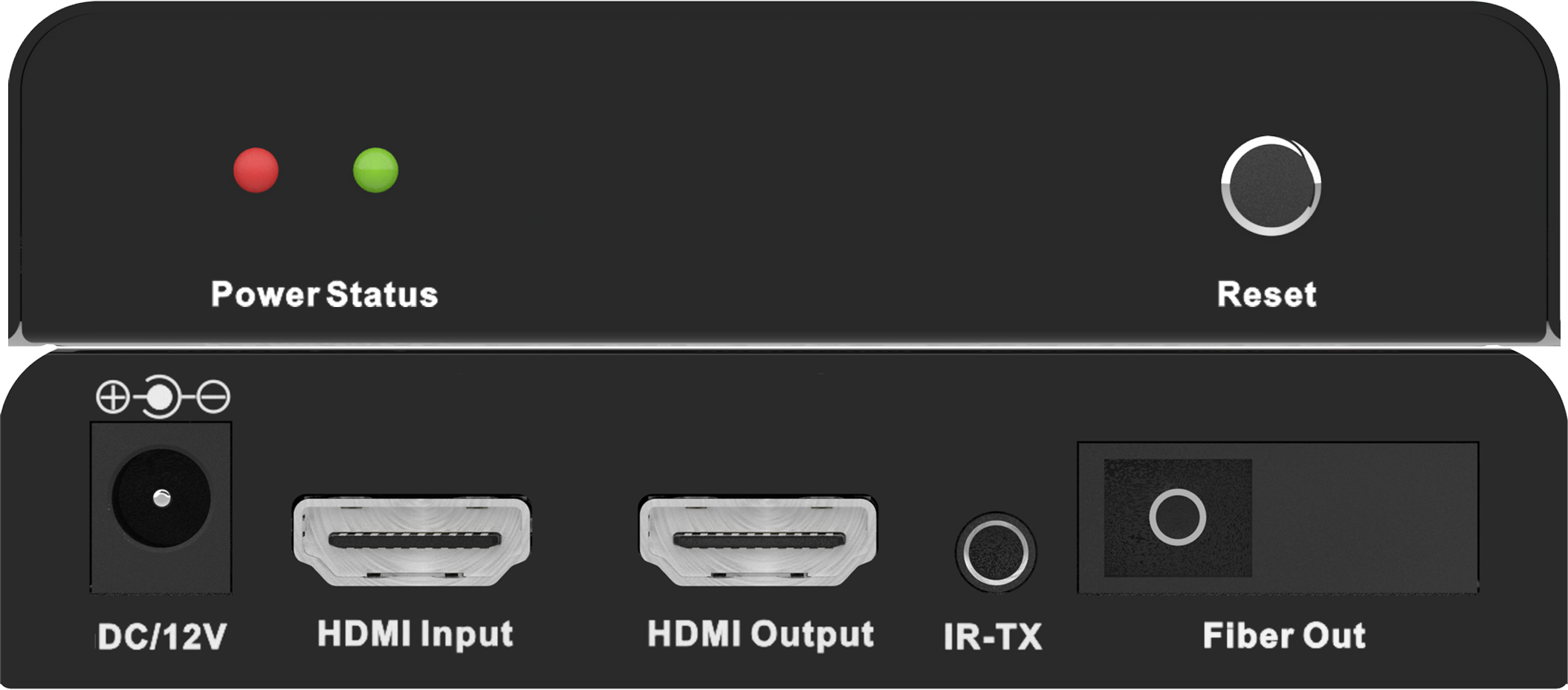

Panneau émetteur

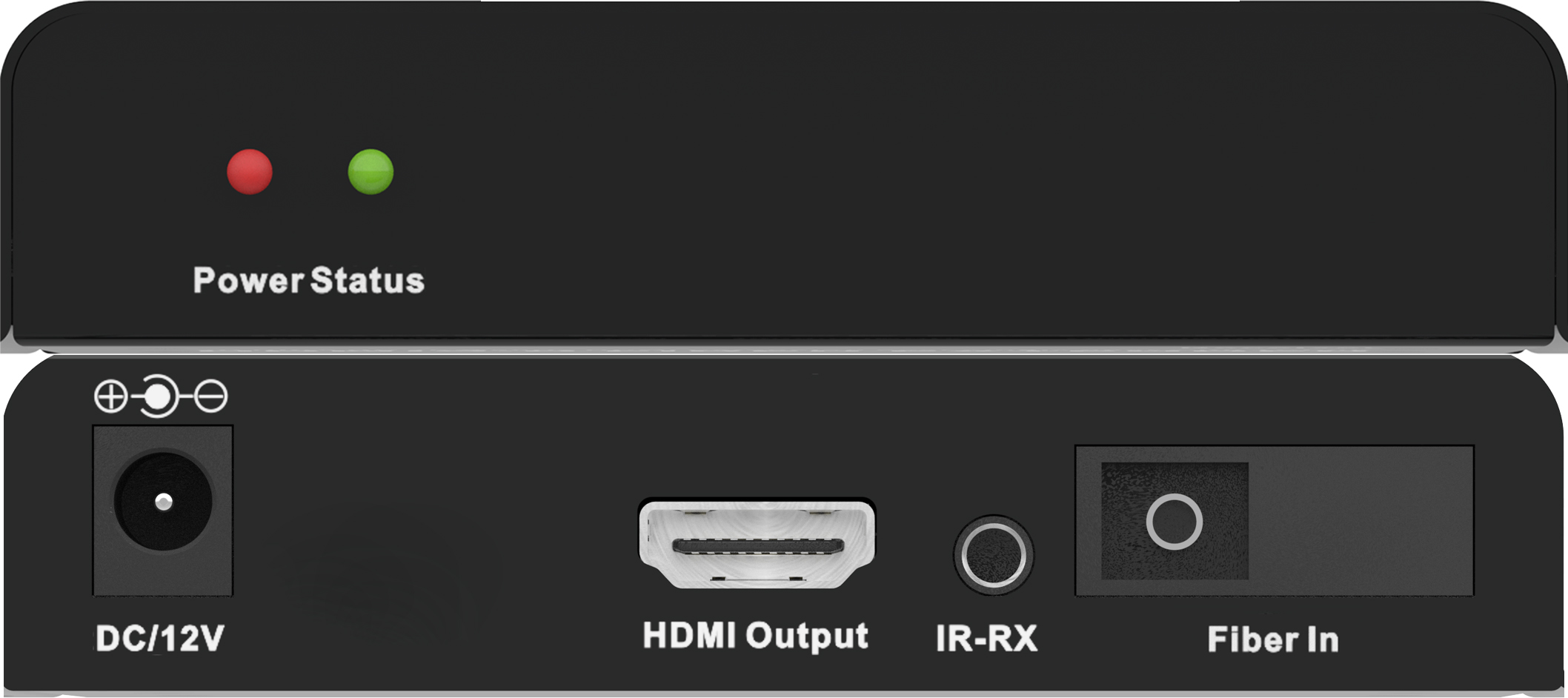

Panneau récepteur
6.0 CONNEXION ET FONCTIONNEMENT
Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.
6.01.Connectez la source de signal HDMI à l'émetteur du prolongateur HDMI.
6.02.Utilisez un câble à fibre optique (recommandé : SC) pour connecter l'émetteur et le récepteur.
de l'extension HDMI.
6.03.Connectez l'équipement d'affichage avec connecteur HDMI au récepteur de
Rallonge HDMI.
6.04.Allumez tous les appareils connectés, choisissez l'entrée du périphérique d'affichage
à son canal HDMI.
Application émetteur et récepteur un par N, N peut aller jusqu'à 253.
7.0 INSTALLATION ET PRÉCAUTIONS
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. 2. L'équipement ne doit pas être placé sous le soleil, la pluie et l'humidité ou environnement non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6. Ne démolissez pas l'équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
