EXTENSEUR HDMI

• .- Extension HDMI sur Ethernet Prise en charge du signal HDMI 1.4 et 1.3 / couleur profonde 36 bits/xv-YCC/1080p 24fs/DTS-HD.v-YCC/1080p 24fs/DTS-HD.

• -  Pour une distance de transmission de 200 pieds via un câble LAN CAT6/CAT7.Pour une distance de transmission de 165 pieds via un câble CAT5e.  Zéro latence vidéo.REMARQUE : Nous vous recommandons d'utiliser des connexions directes HDMI vers HDMI, évitez à tout prix d'utiliser des convertisseurs de signal ou des adaptateurs.

• - HDCP 1.2/1.4 ;1080P/1080i/720P/576P/576i/480P/480i ;Vidéo 3D prise en charge

• &-36 bits (CAT7);24 bits (CAT6) ;Prend en charge uniquement l'audio PCM à 2 canaux.Prend en charge le passage Dolby Digital / DTS si l'EDID est copié à partir des appareils d'affichage droits.

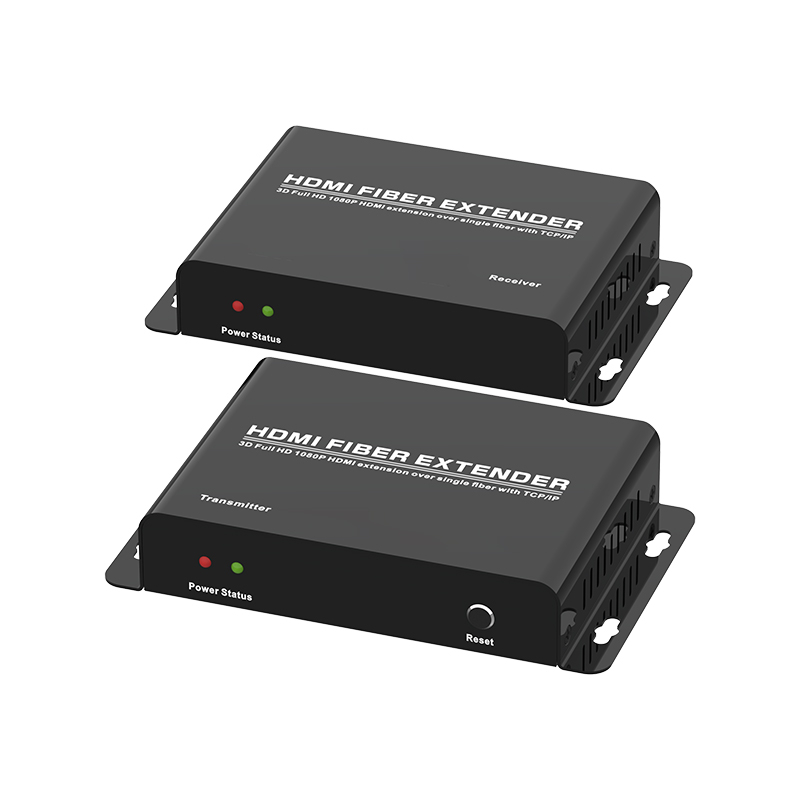

Extension HDMI sur fibre unique (20 km)

(Full HD 1080P TCP/IP)

Apportez la haute définition dans votre vie !

Merci d'avoir acheté ce produit.Pour des performances et une sécurité optimales, veuillez lire attentivement ces instructions avant de connecter, d'utiliser ou de régler ce produit.S'il vous plaît garder ce manuel pour référence future.

Aperçu:

Le   L'extenseur HDMI sur Ethernet unique est capable d'étendre un signal audio/vidéo 1080P 60 Hz jusqu'à 200 pieds, soit quatre fois la distance de transmission d'un câble HDMI typique.Profitez d'une vidéo aux couleurs profondes et d'un audio compressé sans perte, et utilisez la fonction de copie EDID pour éliminer tout problème d'incompatibilité pouvant survenir au sein de la configuration.L'article est un excellent ajout à une salle de distribution A/V, et son installation facile le rend parfait pour toute installation résidentielle ou commerciale.

Caractéristiques:

• Distance de transmission jusqu'à 200 pieds.via un seul câble Ethernet.(Pour une distance maximale, utilisez un câble Cat6/7)

• Prend en charge Deep Color jusqu'à 36 bits

• Audio numérique compressé sans perte

• Vitesse de transfert de données : 6,75 Gbit/s

• Fonction de copie EDID pour éviter les problèmes d'incompatibilité

CARACTÉRISTIQUES 2.0

1. Transmission du signal : des câbles fibre SC (recommandés) jusqu'à 20 000 mètres au lieu de câbles HDMI sont connectés entre l'extension TX et RX.

2. Prise en charge du protocole HDMI1.3, HDCP 1.2.

3. Prise en charge de la résolution d'entrée/sortie : 480p, 576p, 720p, 1080p.

4. Prise en charge du mode point à point, mode un point à plusieurs.

5. Un émetteur TCP/IP conforme au protocole et plusieurs récepteurs, avec un maximum de 253 récepteurs.

6. Prise en charge du contrôle IR, vous pouvez contrôler STB ou DVD Blue-Ray sur le site de réception par télécommande.

7. Prise en charge de la télécommande IR 20 ~ 60 KHz, NEC.

8. S'installe en quelques minutes, aucune perte de qualité.

SPÉCIFICATION

Version HDMI------------------------------------------------ -----------------HDMI1.3a

Port d'entrée de l'émetteur ----------------------------------------------- ---HDMIx1 (AF)

Ports de sortie de l'émetteur -------------------HDMIx1(AF),SC Fiberx1,IR TXx1

Ports d'entrée du récepteur ------------------------------------------SC Fiberx1,IR RXx1

Port de sortie du récepteur-------------------------------------------------------------- -----HDMIx1 (AF)

Bande passante de fréquence----------------------------2,25 Gbit/s (liaison unique)

Résolutions d'entrée/sortie---------------------------------480p,576p,720p,1080p

Audio-----------------------------------------------Taux d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

Télécommande IR----------------------------------------------- ------20~60KHz;NEC

Modèle de corps humain de protection ESD ---------------± 8kV (décharge dans l'espace d'air)

                                         ± 4kV (décharge par contact)

Température de fonctionnement--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F

Température de stockage ---------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ F

Humidité relative---------------------------------20 ~ 90 % HR (sans condensation)

Dimensions (mm)---------------------------------------------- -------------120x73x22

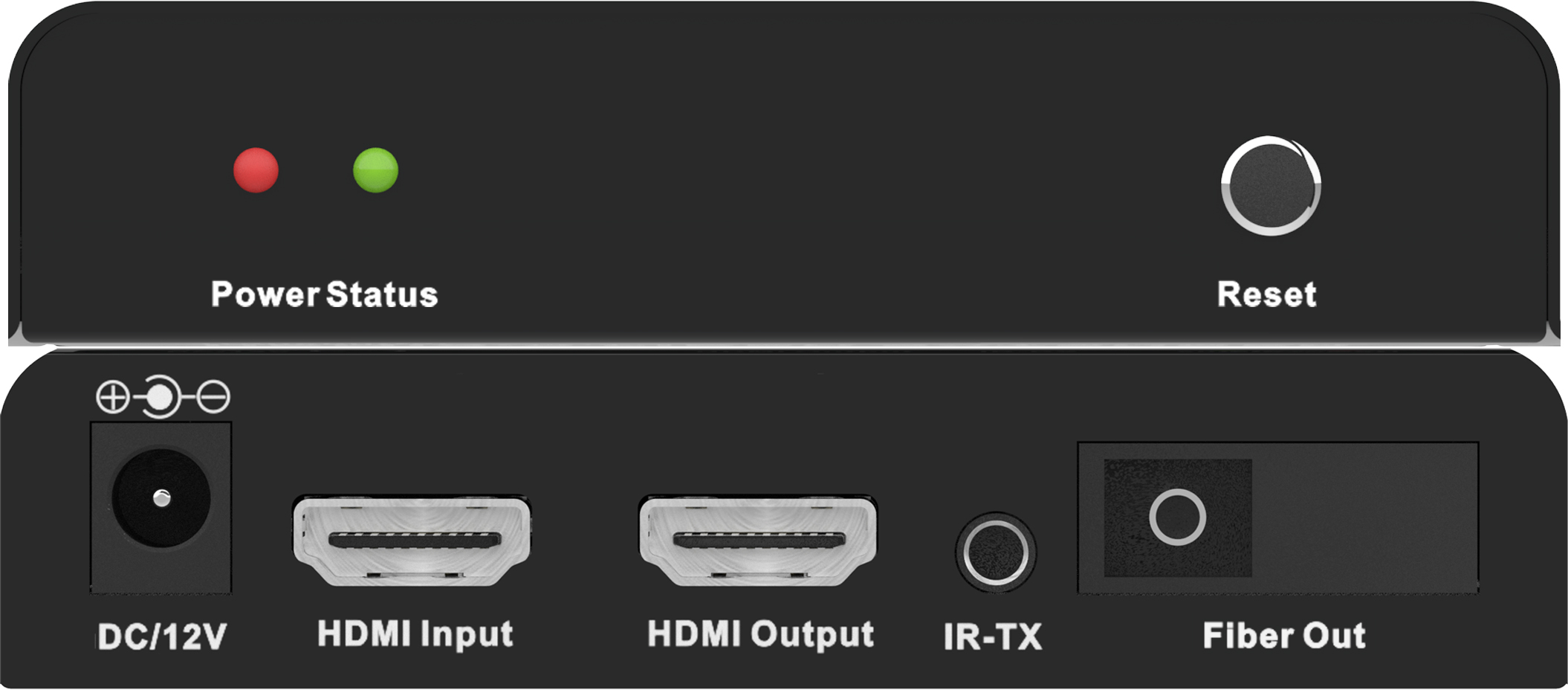

Panneau émetteur

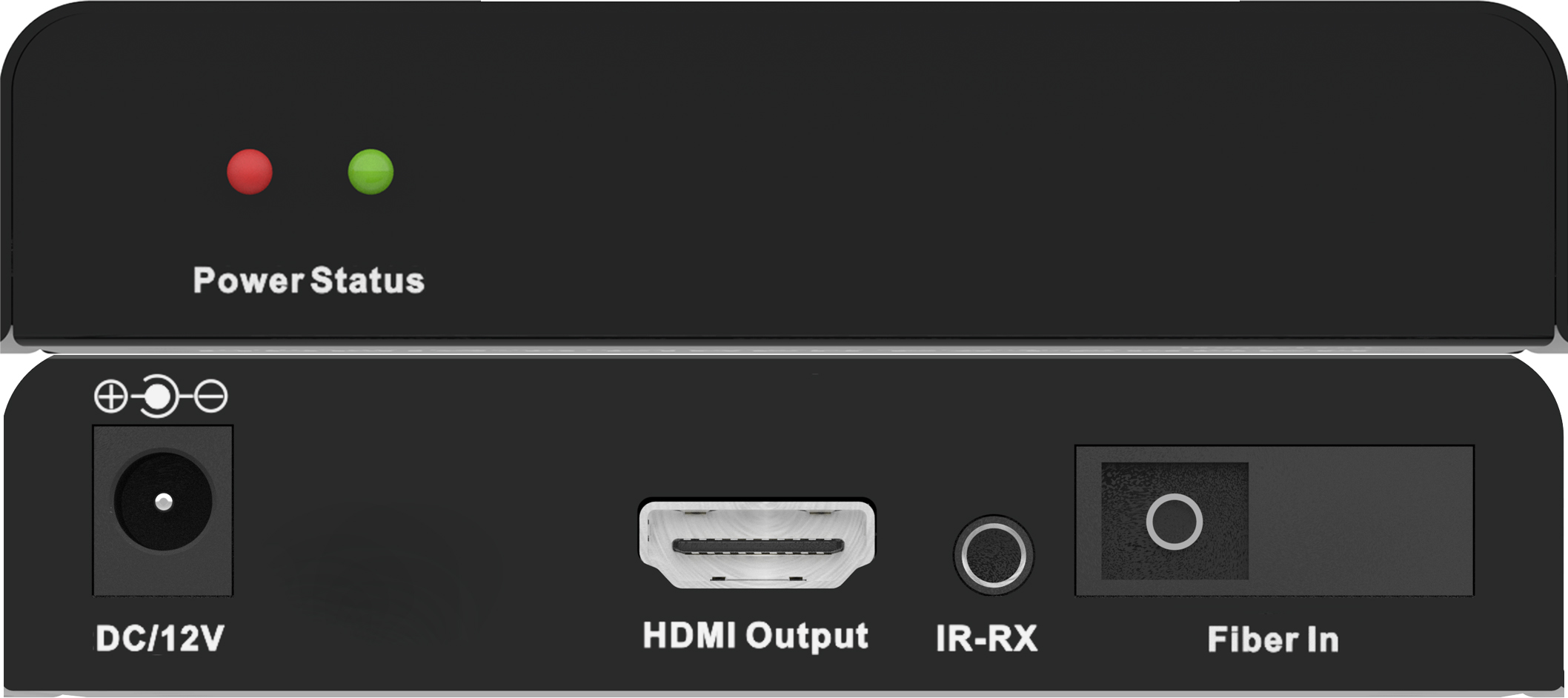

Panneau récepteur

  CONNEXION ET FONCTIONNEMENT

Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.

6.01.Connectez la source de signal HDMI à l'émetteur du prolongateur HDMI.

6.02.Utilisez un câble à fibre optique (recommandé : SC) pour connecter l'émetteur et le récepteur.

de l'extension HDMI.

6.03.Connectez l'équipement d'affichage avec connecteur HDMI au récepteur de

Rallonge HDMI.

6.04.Allumez tous les appareils connectés, choisissez l'entrée du périphérique d'affichage

à son canal HDMI.

Application émetteur et récepteur un par N, N peut aller jusqu'à 253.

7.0 INSTALLATION ET PRÉCAUTIONS

Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :

1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.

2.2. L'équipement ne doit pas être placé sous le soleil, la pluie et l'humidité ou  environnement non ventilé.

3. Aucun objet liquide ne doit être placé sur l’équipement.

4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.

5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.

6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
