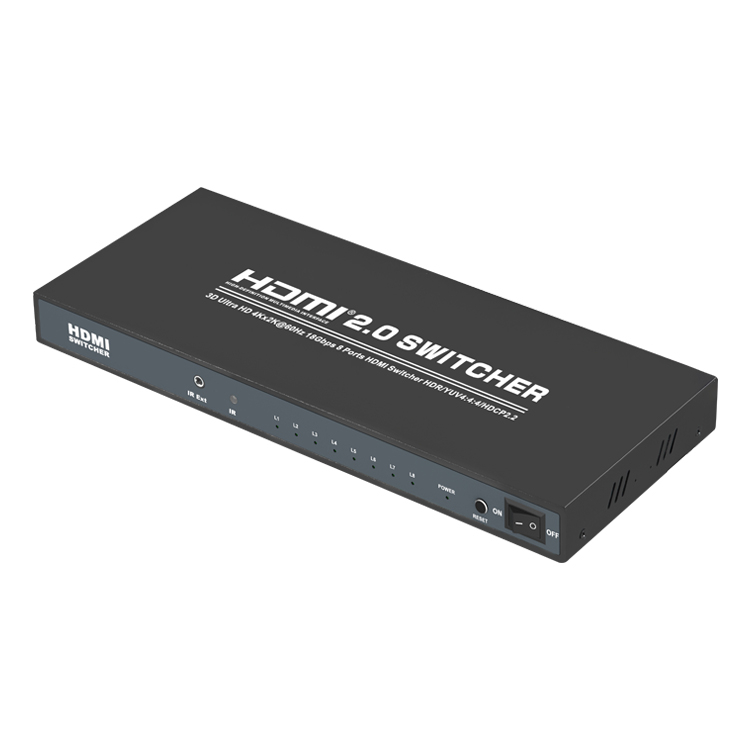

PII-308E Sélecteur automatique HDMI transparent 8x1 4K 30 Hz

COMMUTATEUR HDMI 3D

Manuel de l'Utilisateur

Commutateur HDMI 8x1

(3D Ultra HD 4Kx2K à 60 Hz HDCP2.2)

Apportez la haute définition à votre vie ! Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.

1.0 DESCRIPTION

Le commutateur HDMI est un produit qui peut commuter les signaux HDMI multigroupes vers un périphérique d'affichage haute définition tel que la TVHD à l'aide d'un bouton-poussoir manuel.Cela peut éviter de brancher et débrancher fréquemment les câbles.Il peut optimiser au mieux votre système de cinéma maison.

CARACTÉRISTIQUES 2.0

1. Pour prendre en charge la transmission simultanée de deux flux vidéo, plusieurs

  les signaux vidéo peuvent être transmis au même écran ;

2. La commutation s'effectue automatiquement lorsque le signal est présent sur les ports ;

3. Conforme à HDMI2.0, HDCP2.2 et DVI 1.0 ;

4. Prise en charge du format vidéo jusqu'à 4k2k à 30 Hz avec RVB/YcbCR 24 bits

  4:4:4/YCBCR4:4:4, et jusqu'à 4k2k@60Hz avec YCBCR 4:4:4 12 bits ;

5. Prend en charge le format vidéo séquentiel d'images 3D jusqu'à 1080p @ 60 ;

6. Prend en charge le format vidéo en mode VESA haute résolution jusqu'à QSXGA@60Hz ;

7. Prend en charge LPCM 7.1CH, Dolby True HD et DTS-HD Master Audio ;

8. Prend en charge le contrôle des boutons IR et panneau ;

9. Compatible avec DVI en utilisant un adaptateur HDMI VERS DVI ;

10. Prolongez la distance de transmission et améliorez le signal de transmission ;

11. Conception du boîtier métallique et blindage global sans interférence de signal ;

12. Alimentation (veuillez vous référer aux paramètres techniques).

3.0 ACCESSOIRES D'EMBALLAGE

Lors du premier déballage de votre répéteur, veuillez vérifier si les éléments suivants sont inclus :

Commutateur HDMI 8x1 ----------------------------------------------------------1 pièces

Adaptateur secteur 5 V CC ---------------------------------------1 pièce

Télécommande------------------------------------------------ 1 PCS

Câble d'extension du récepteur IR -------------------1 pièces

Manuel de l'Utilisateur------------------------------------------------ ---1 PCS

4.0 PARAMÈTRE TECHNIQUE EN DÉTAIL

Produit COMMUTATEUR HDMI 8X1

Port d'entrée source HDMI 8

Port de sortie du périphérique d'affichage 1

Connecteur de port source HDMI 19 broches (TYPE A)

Connecteur de port de périphérique d'affichage HDMI 19 broches (TYPE A)

Conforme HDCP OUI

Bouton poussoir de sélection du périphérique source Télécommande IR

Signal vidéo d'entrée 0,5-1,0 Volts PP

Signal d'entrée DDC 5 Volts PP(TTL)

Couleur profonde 48 bits

Plage de liaison unique 3 840 x 2 160 à 60

Version HDMIHDMI2.0

Bande passante jusqu'à 600Mhz

Vitesse du signal jusqu'à 18 Gbit/s

La longueur du câble d'entrée ≤10M

La longueur du câble de sortie ≤10M

Le câble standard 28AWG HDMI2.0

Gamme de fréquence verticale 60 Hz

Consommation électrique (max) 6,5 watts

Température de fonctionnement 0℃ à 70℃

Tension de fonctionnement CC 5 V

Adaptateur secteur 5V 2A

Poids net (kg) 0,8

Dimension : L×L×H(mm) 276×110×25

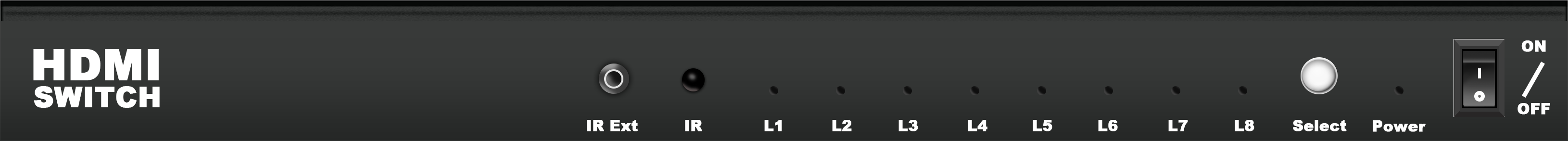

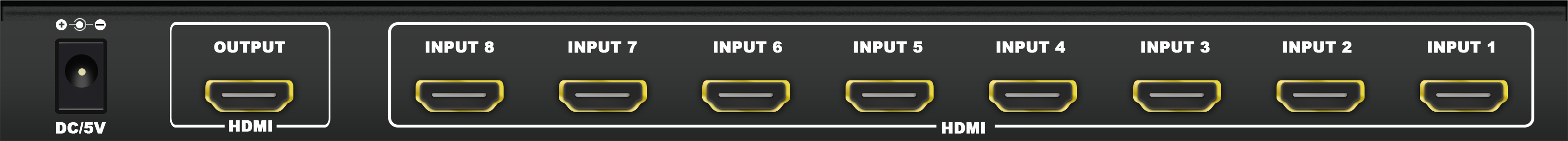

5.0 INTRODUCTION DU PANNEAU

Ext. IR -----------------------------------Port d'extension du récepteur IR

IR ------------------------------------------------- Port du récepteur infrarouge

L1-L8 -----------------------------------Indicateur d'entrée HDMI1-8

SELECT -----------------------------------Bouton de sélection d'entrée

PUISSANCE ------------------------------------------Indicateur d'alimentation

MARCHE/ARRÊT ---------------------------------------------Interrupteur d'alimentation

CC/5 V --------------------------------------Port d'entrée d'alimentation CC

SORTIE HDMI ------------------------------Port de sortie HDMI

HDMI INPUT1-8 -------------------------------Ports d'entrée HDMI

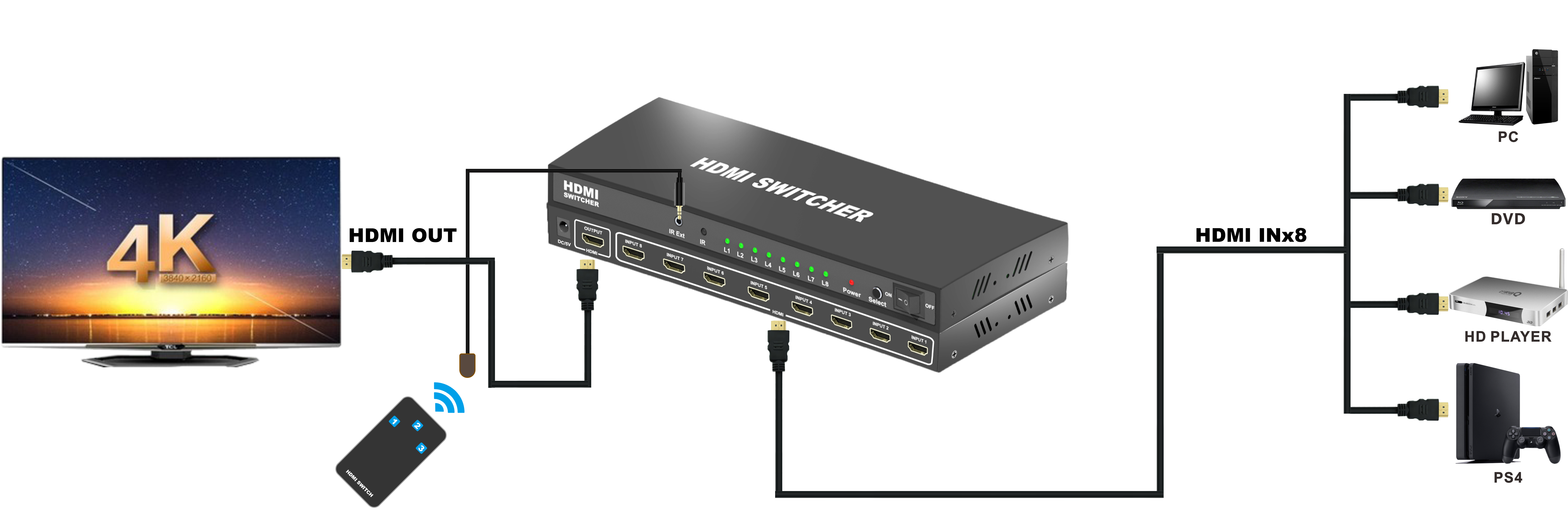

6.0 DEMANDE

Il commute plusieurs itinéraires de signaux HDMI depuis un appareil source tel qu'un DVD, un récepteur satellite, un décodeur, une caméra DV, un récepteur A/V et d'autres appareils compatibles HDMI vers un appareil d'affichage haute définition tel que la TVHD et l'écran plat HDMI.

6.1 Connectez un périphérique d'affichage haute définition tel qu'un téléviseur HD au commutateur HDMI

   port de sortie.

6.2 Connectez un périphérique source tel qu'un DVD et une PS4 à l'entrée du commutateur HDMI

   ports.

6.3 Une fois que toutes les connexions ont été effectuées avec succès, puis sous tension,

   vous pouvez sélectionner les informations que vous souhaitez visualiser ou écouter

Remarque : lorsque le commutateur HDMI fonctionne, assurez-vous que le périphérique source et le périphérique d'affichage sont bien connectés avec des câbles.Afin que les ports concernés fonctionnent correctement, allumez d'abord le commutateur, puis allumez le périphérique source.

7.0 INSTALLATION ET PRÉCAUTIONS

Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :

1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas brancher, débrancher ou débrancher souvent.

 secouez-les.

2. L'équipement ne doit pas être placé sous le soleil, la pluie et l'humidité ou

 environnement non ventilé.

3. Aucun objet liquide ne doit être placé sur l’équipement.

4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou autre.

 amplificateurs qui produisent de la chaleur.

5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus de

 connecter les câbles aux ports.

6.Ne démolissez pas l’équipement vous-même ;il devrait être entretenu par

 personnel d'entretien professionnel.
