PII-116A
PIISUN
| Quantité: | |
|---|---|
RÉPARTITEUR HDMI
Manuel de l'Utilisateur
Répartiteur HDMI 1x16
(3D Ultra HD 4Kx2K)
Apportez la haute définition dans votre vie !
Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.
1.0 Introduction:
HDMI Splitter est un produit qui peut distribuer le signal HDMI sans perte à un ou plusieurs appareils d'affichage haute définition tels que la TVHD.Il peut optimiser au mieux votre système de cinéma maison.
Le signal HDMI est distribué depuis un appareil source tel qu'un DVD, un récepteur satellite, un décodeur, une caméra DV, un récepteur A/V et d'autres appareils compatibles HDMI vers un appareil d'affichage haute définition tel qu'un téléviseur HD et un écran plat HDMI.
2.0 Caractéristiques :
1. Entièrement conforme aux spécifications HDMI 1.4.Il est applicable au périphérique source et au périphérique d'affichage haute définition, tel que DVD et TVHD dotées de ports HDMI ou de ports numériques et conformes au protocole HDCP.
2. Prend en charge les hautes résolutions jusqu'à 480i/p, 576i/p, 720i/p, 1080i/p et 4Kx2K @ 25/30 Hz.
3. Prise en charge de 30/36 sombres, espace colorimétrique étendu, y compris : SYCC601, Adobe RGB, AdobeYCC601.
4. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.
5. Formats audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 et DSD.
6. Prolongez la distance de transmission et améliorez le signal de transmission.
7. Compatible avec DVI en utilisant HDMI vers DVI adaptateur.
8.Plug-and-play.
9. Conception du boîtier métallique et blindage global sans interférence de signal.
10. La LED indique le signal et le mode d'alimentation.
11. Alimentation (veuillez vous référer au paramètre technique).
12.Supporte la 3D

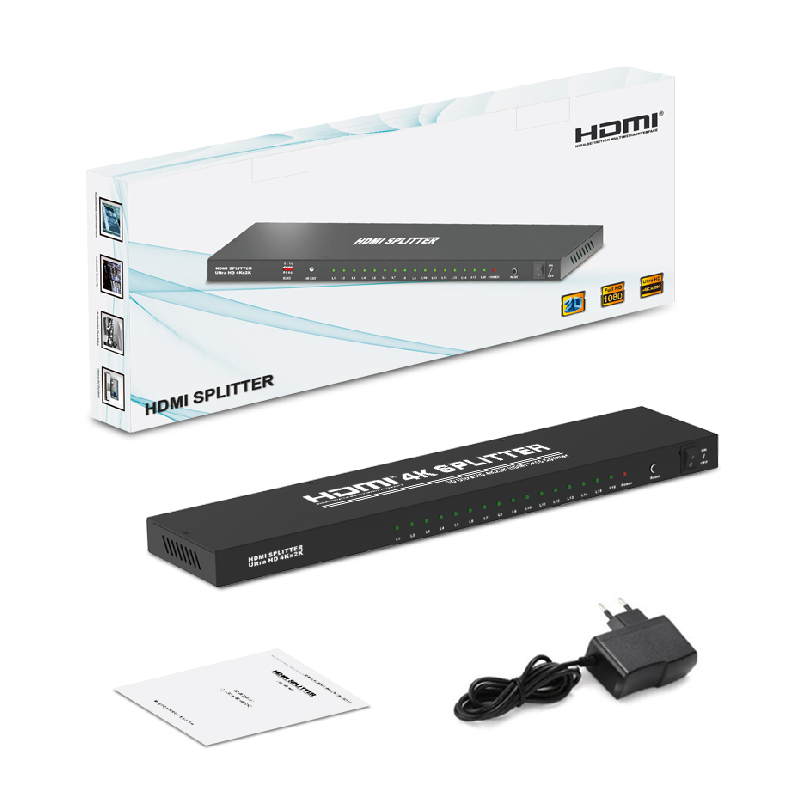

3.0 Accessoires d'emballage :
1. Répartiteur HDMI 1 × 16 --------------------------------------------------------- ----1 PCS
2. Adaptateur secteur 5 V CC ---------------------------------------------------------1 Pièces
3. Manuel d'utilisation--------------------------------------------------------- ---------1 PCS
4.0 Paramètres techniques
Port d'entrée source HDMI------------------------------------------------------------ ---------------------1
Port de sortie du périphérique d'affichage---------------------------------------------- ---------------16
Connecteur du port source-------------------------------------------------------------- -----HDMI 19 broches
Connecteur de port de périphérique d'affichage------------------------------------------HDMI 19 broches
Conforme HDCP------------------------------------------------ ------------------------OUI
Gamme de liaison unique ----------------------------------------------- ---------------3840x2160
Signal vidéo d'entrée ----------------------------------------------- -------0,5-1,0 Volt PP
Signal DDC d'entrée-------------------------------------------------------------- ---------5 Volts PP(TTL)
Couleur profonde------------------------------------------------ -------------------------------48 bits
Version HDMI------------------------------------------------ -----------------------HDMI1.4
Bande passante-------------------------------------------------- --------------------Jusqu'à 340 MHz
Vitesse du signal------------------------------------------------ ---------------Jusqu'à 10,2 Gbit/s
La longueur du câble d'entrée ------------------------------PS4≤15M；BLUE DVD≤15M
La longueur du câble de sortie-------------------------------------------------------- ---------------≤25M
La norme du câble------------------------------------------------------------- -------26AWG HDMI1.4
Gamme de fréquences verticales-------------------------------------------------------------- ---------60Hz
Consommation d'énergie (max.)-------------------------------------------- ----------17,5 watts
Température de fonctionnement------------------------------------------------ -------------0℃-70℃
Tension de travail------------------------------------------------ -------------------------CC 5V
Adaptateur secteur------------------------------------------------ -------------------------------5V 3A
Poids net------------------------------------------------ ---------------------------------1,3Kg
Dimension : L*L*H(mm)-------------------------------------------- -------------------418x90x25

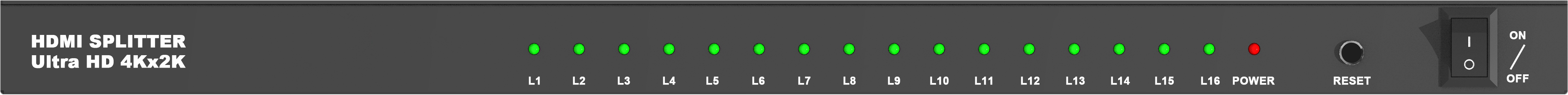

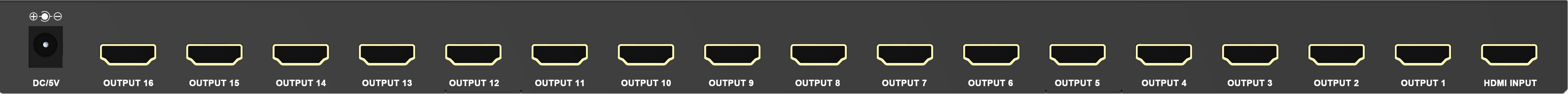

5.0 Présentation du panel
L1-L16 ------------------------------------------Indicateur d'entrée HDMI
Pouvoir------------------------------------------------- Indicateur d'alimentation
Réinitialiser------------------------------------------------- ----Bouton de réinitialisation
ALLUMÉ ÉTEINT----------------------------------------------- --Interrupteur
CC/5 V----------------------------------------------- -Port d'entrée d'alimentation
Sortie HDMI16-1------------------------------Sorties HDMI 1-16
Entrée HDMI-----------------------------------------Port d'entrée HDMI

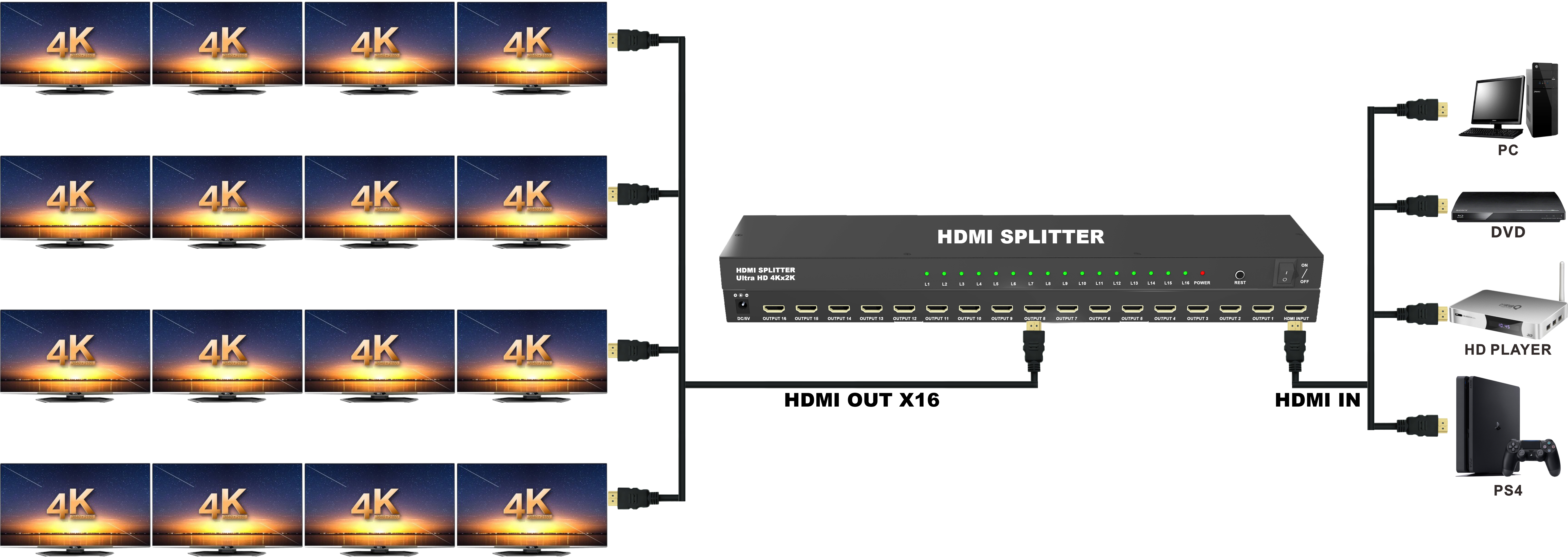

6.0 Schéma de connexion
Avant l'installation, assurez-vous que tous les appareils que vous souhaitez connecter ont été éteints.
6.01 Connectez le câble HDMI entre la source de signal et le port d'entrée du répartiteur.
6.02 Connectez le câble HDMI entre le port de sortie du répartiteur et le téléviseur HD.
6.03 Connectez le répartiteur et l'adaptateur secteur.
6.04 Ouvrez la source du signal et l'alimentation de la TVHD, puis cela fonctionne.
Explication : Selon les différentes marques de périphérique d'entrée ou de sortie, la longueur des câbles de connexion sera également différente.
7.0 Installation et précautions
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
Divisez un signal d'entrée HDMI 2.0 en seize signaux de sortie HDMI identiques au signal d'entrée
Répartiteur HDMI alimenté 4K 18 Gbit/s
Entrée : 1x HDMI et sorties : 16x HDMI
Livré avec la gestion EDID
Résolution prise en charge : jusqu'à 4K/60 Hz, 1080p, 720p, VGA vers WUXGA
Audio pris en charge : LPCM, Dolby-AC3, DTS7.1, audio principal DSD/Dolby/DTS-HD, Dolby TrueHD Dolby Digital, DTS, DVD-Audio, SACD, MPCM, essentiellement toutes les options audio disponibles
Le boîtier métallique robuste protège l'intérieur et maintient l'unité au frais en favorisant une absorption et une dissipation rapides de la chaleur.
Taille compacte
Installation plug-and-play facile
Compatible HDMI 2.0, HDCP 2.2
Comprend une alimentation à commutation automatique 100-240 50/60 Hz pour une utilisation partout dans le monde
Assistance technique PIISUN à vie et garantie fabricant de 12 mois
Le PIISUN est un répartiteur fiable alimenté en usine qui prendra le signal HDMI 2.0 jusqu'à 4K à 60 Hz et dupliquera le signal sur jusqu'à 16 écrans HDMI simultanément, créant une transmission d'image ou audio sans perte impressionnante via un câble HDMI.
Compact, durable et facile à installer et à utiliser.Idéal pour les salons professionnels, les salles de conférence, les salles de conférence, les chambres, les salons, les cuisines et les jardins.
Veuillez noter que ce répartiteur HDMI 2.0 dupliquera la source sur les seize écrans de sortie.Il ne peut pas être utilisé pour étendre un ordinateur de bureau ou un ordinateur portable.Si les écrans connectés ne prennent pas en charge la même résolution, le répartiteur réduira la résolution de sortie à la meilleure résolution suivante prise en charge par les deux écrans et il en va de même pour le signal audio.Nous vous recommandons d'utiliser ce répartiteur HDMI 2.0 avec des câbles HDMI de haute qualité de 30 pieds ou moins.
