RÉPARTITEUR HDMI
Manuel de l'Utilisateur

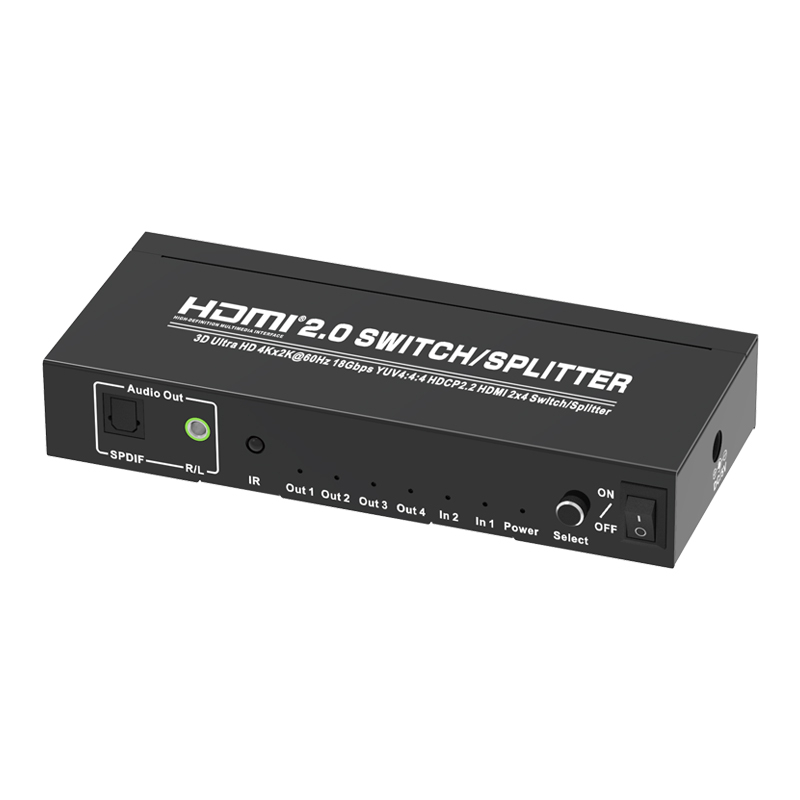

Commutateur/répartiteur HDMI 2x4
(3D Ultra HD 4Kx2K à 60 Hz HDCP2.2)
Apportez la haute définition dans votre vie !
Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.
1.0 Introduction:
Le commutateur/séparateur HDMI est un produit qui peut distribuer le signal HDMI sans perte à un ou plusieurs appareils d'affichage haute définition tels que la TVHD.Il peut optimiser au mieux votre système de cinéma maison.
Le signal HDMI est distribué depuis un appareil source tel qu'un DVD, un récepteur satellite, un décodeur, une caméra DV, un récepteur A/V et d'autres appareils compatibles HDMI vers un appareil d'affichage haute définition tel qu'un téléviseur HD et un écran plat HDMI.
2.0 Caractéristiques:
1. Entièrement conforme aux spécifications HDMI 2.0.Il est applicable au périphérique source et au périphérique d'affichage haute définition, tel que DVD et TVHD dotées de ports HDMI ou de ports numériques et conformes au protocole HDCP1.1/1.2/1.4/2.2 ;
2. Prend en charge le format vidéo jusqu'à 4k2k @ 60Hz avec 24 bits RVB/YcbCR 4:4:4/YCBCR4:4:4, et jusqu'à
4k2k à 60 Hz avec YCBCR 12 bits 4:4:4 ;
3. Prend en charge le format vidéo séquentiel d'images 3D jusqu'à 1080p @ 60 ;
4. Prend en charge l'affichage simultané de sortie à différentes résolutions ;
5. Prise en charge de l'extracteur audio ;
6. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC ;
7. Formats Audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 et DSD ;
8. Prolongez la distance de transmission et améliorez le signal de transmission ;
9. Compatible avec DVI en utilisant un adaptateur HDMI vers DVI ;
10. Conception du boîtier métallique et blindage global sans interférence de signal.
3.0 Accessoires d'emballage :
1. Commutateur/répartiteur HDMI 2 × 4 ----------------------------------------------------1 pièce
2. Télécommande---------------------------------------------- ----1 PCS
3. Adaptateur d'alimentation cc 5 V -----------------------------------------------1 pièces
4. Manuel d'utilisation ----------------------------------------------- ---------1 PCS
4.0 Paramètres techniques
Port d'entrée source HDMI------------------------------------------------------------ ---------------------2
Port de sortie du périphérique d'affichage---------------------------------------------- -----------------4
Connecteur du port source-------------------------------------------------------------- -----HDMI 19 broches
Connecteur de port de périphérique d'affichage------------------------------------------HDMI 19 broches
Port audio de sortie ----------------------------------------------- ----------SPDIFx1,R/Lx1
Conforme HDCP------------------------------------------------ ------------------------OUI
Gamme de liaison unique ----------------------------------------------- ---------------3840x2160
Signal vidéo d'entrée ----------------------------------------------- -------0,5-1,0 Volt PP
Signal DDC d'entrée-------------------------------------------------------------- ---------5 Volts PP(TTL)
Couleur profonde------------------------------------------------ -------------------------------48 bits
Version HDMI------------------------------------------------ -----------------------HDMI2.0
Bande passante-------------------------------------------------- --------------------Jusqu'à 600 MHz
Vitesse du signal------------------------------------------------ -----------------Jusqu'à 18 Gbit/s
La longueur du câble d'entrée ------------------------------PS4≤10M；BLUE DVD≤10M
La longueur du câble de sortie-------------------------------------------------------- ---------------≤10M
La norme du câble------------------------------------------------------------- -------28AWG HDMI2.0
Gamme de fréquences verticales-------------------------------------------------------------- ---------60Hz
Consommation d'énergie (max.)-------------------------------------------- ------------4,5 watts
Température de fonctionnement------------------------------------------------ -------------0℃-70℃
Tension de travail------------------------------------------------ -------------------------CC 5V
Adaptateur secteur------------------------------------------------ -------------------------------5V 1A
Poids net------------------------------------------------ -------------------------------0,25kg
Dimension : L*L*H(mm)-------------------------------------------- -----------------149x64x25

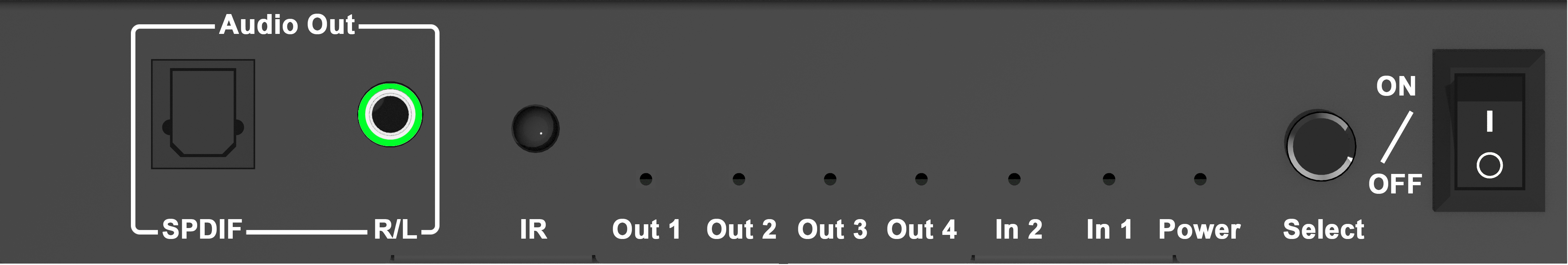

5.0 Présentation du panel
SPDIF ---------------------------------------Port de sortie audio numérique
R/L ------------------------------------------Port de sortie audio analogique
IR ------------------------------------------------- -------Port du récepteur infrarouge
Sortie1-4----------------------------------------------- ---État de sortie 1-4
Entrée1-2------------------------------------------------------------ -------État d'entrée 1-2
Pouvoir ------------------------------------------------- -----État de l'alimentation
Sélectionnez ------------------------------------------------Entrée bouton de sélection
ALLUMÉ ÉTEINT ----------------------------------------------- -----Bouton d'alimentation

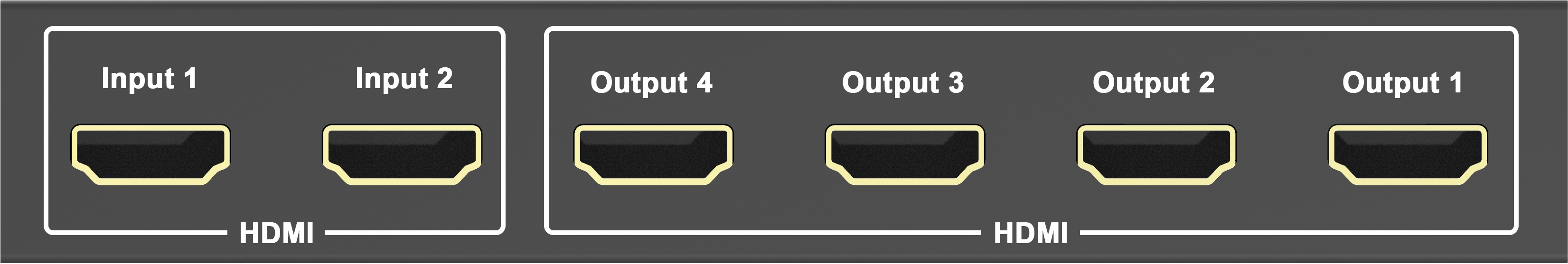

Entrée HDMI1-2----------------------------------Entrée HDMI1-2 Ports
Sortie HDMI1-4------------------------------Sortie HDMI1-4 Ports
DC5V------------------------------------------------------------Port d'entrée d'alimentation CC

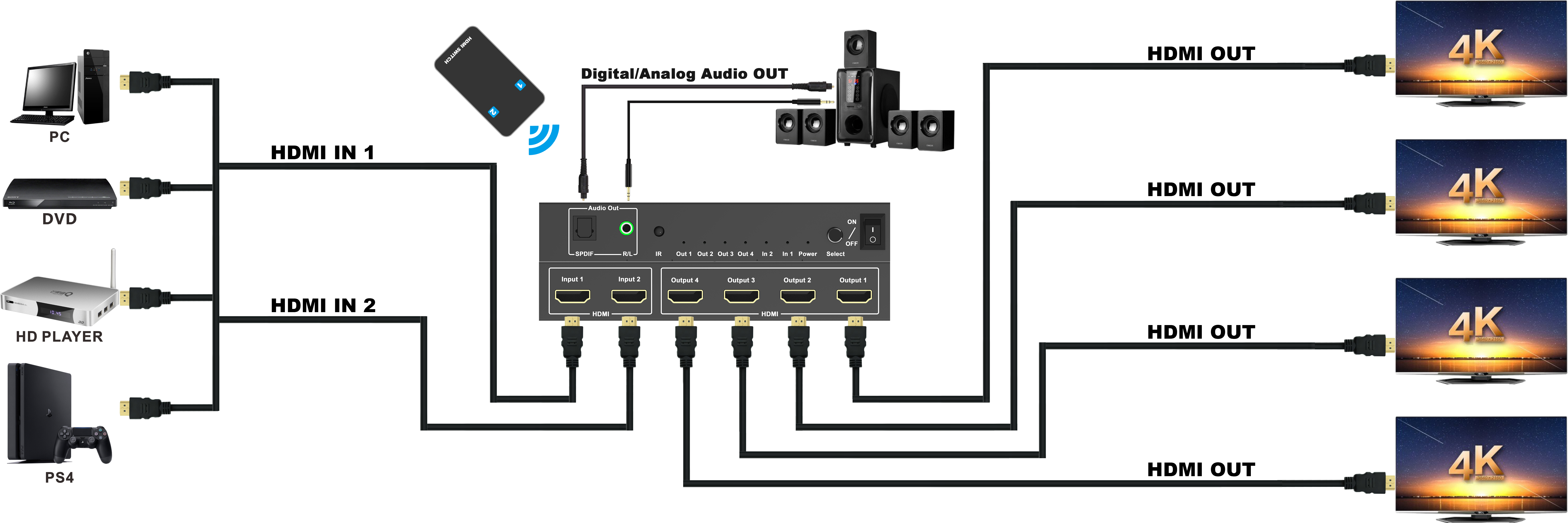

6.0 Schéma de connexion
6.01 Connectez le câble HDMI entre la source de signal et le port d'entrée du répartiteur.
6.02 Connectez le câble HDMI entre le port de sortie du répartiteur et le téléviseur HD.
6.03 Connectez le répartiteur et l'adaptateur secteur.
6.04 Ouvrez la source du signal et l'alimentation de la TVHD, puis cela fonctionne.
6.05 Utilisez la télécommande ou le bouton bascule pour sélectionner la source souhaitée.
Explication : Avec différentes marques de périphérique d'entrée ou de sortie, la longueur du
les câbles de connexion seront également différents.
7.0 Installation et précautions
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et dans un environnement humide ou non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6.Ne démolissez pas l’équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
