FT232-A
PIISUN
| Quantité: | |
|---|---|

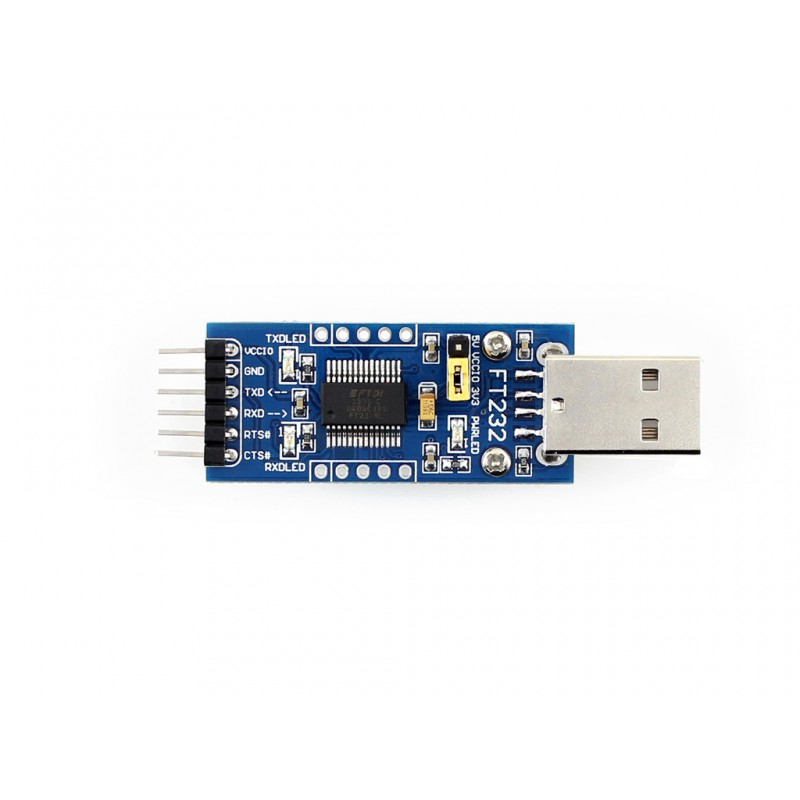

La carte UART USB FT232 de type A est un module de communication USB vers TTL UART.Il vous permet de connecter des appareils dotés d'interfaces UART de niveau TTL à votre ordinateur via un port USB.
Ce module de communication est basé sur la puce de conversion USB vers UART FT232RL, qui fournit une communication fiable et rapide entre votre ordinateur et les appareils UART de niveau TTL.Il prend en charge des débits de données allant jusqu'à 3 Mbps et dispose d'une protection intégrée contre les décharges électrostatiques.
La carte UART USB FT232 est dotée d'un connecteur USB Type-A pour une connexion facile à votre ordinateur.Il dispose également d'un connecteur à 6 broches avec des signaux UART de niveau TTL, notamment RX (réception), TX (transmission), RTS (demande d'envoi), CTS (autorisation d'envoi), DTR (terminal de données prêt) et GND ( sol).
Ce module de communication est simple à utiliser et ne nécessite aucune alimentation externe.Il peut être alimenté directement depuis le port USB de votre ordinateur.Il est également livré avec des pilotes et des logiciels pour une installation et une configuration faciles.
La carte UART USB FT232 est compatible avec divers systèmes d'exploitation, notamment Windows, Mac et Linux.Il convient à un large éventail d'applications, telles que la communication série, la programmation de microcontrôleurs et le débogage.
Dans l'ensemble, la carte UART USB FT232 est une solution fiable et pratique pour connecter des appareils UART de niveau TTL à votre ordinateur.Il offre un moyen transparent et efficace de communiquer avec les appareils UART et convient aussi bien à un usage amateur que professionnel.
FT232RL d'origine à bord
Compatible avec Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
3 modes d'alimentation : sortie 5 V, sortie 3,3 V ou alimenté par la carte cible (3,3 V-5 V)
3 LED : LED TXD, LED RXD, LED POWER
Broches fonctionnelles
TXD, RXD, RTS#, CTS# : connectés aux broches soudées embarquées
Les autres broches : accessibles sur les trous de perçage (des têtes d'épingles séparées sont également fournies pour une connexion facile au système utilisateur, le pas est compatible avec les planches à pain)
Dans le cas d'un travail avec un MCU :
VCCIO ↔ sortie 3,3 V ou 5 V (le module est alimenté par USB, le cavalier intégré doit être court-circuité à 3,3 V ou 5 V)
Masse ↔ Masse
TXD ↔ MCU.RX (direction du signal : MCU.RX << FT232 << PC.TX)
RXD ↔ MCU.TX (direction du signal : MCU.TX >> FT232 >> PC.RX)
RTS ↔ MCU.CTS (direction du signal : MCU.CTS << FT232 << PC.RTS)
CTS ↔ MCU.RTS (direction du signal : MCU.RTS >> FT232 >> PC.CTS)
Différentes personnalisations prises en charge si vous en avez besoin, parlez-en davantage directement avec les ventes, s'il vous plaît
