TTL-232R-5V
PIISUN
| Quantité: | |
|---|---|
Pas de 0,1'
Conducteur 26AWG
Protocole USB entier géré par l’électronique du câble USB
Connectez-vous directement à un microcontrôleur UART ou à des broches E/S

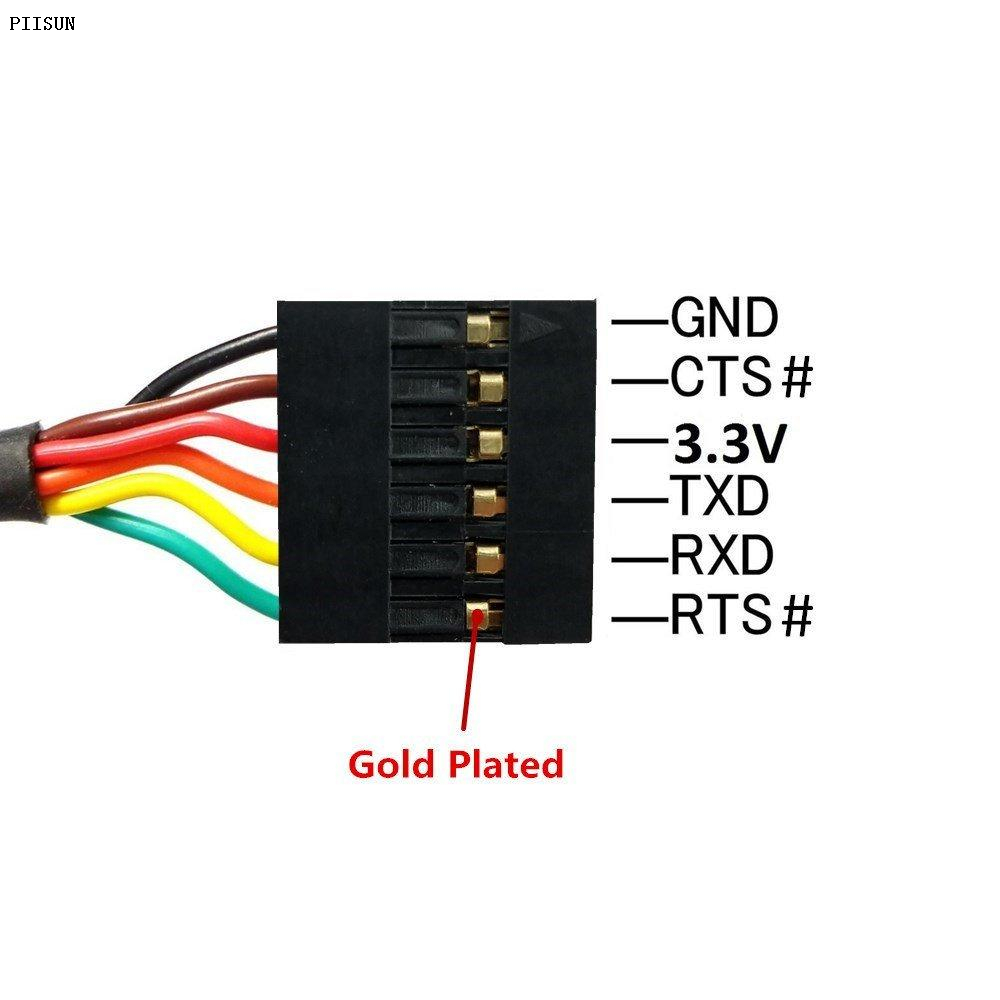

La sortie à 6 voies fournit Tx, Rx, RTS#, CTS#, VCC et GND (prise audio qui fournit uniquement Tx, Rx, GND)
Prise en charge de la fonctionnalité FT232R FTDIChip-ID™ pour une sécurité améliorée
Faible consommation de bande passante USB
Plage de températures de fonctionnement de -40 à +85°C
Ordinateurs et périphériques informatiques
Le TTL-232R-5V/TTL-232R-3V3 est un câble convertisseur USB vers série (niveau TTL) qui permet de connecter facilement des unités d'interface TTL à l'USB.Cette version du câble adaptateur série USB vers TTL de FTDI a ses broches d'E/S configurées pour fonctionner à des niveaux de 5 V.

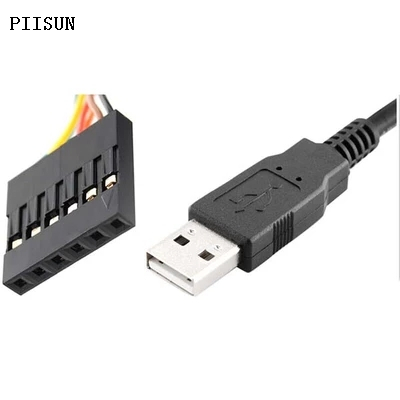

Le TTL-232R utilise un circuit intégré FT232RQ qui est logé à l'intérieur du connecteur USB « A » et se termine à l'extrémité d'un câble de 1,8 mètre avec une prise d'en-tête au pas de 0,1″' qui permettait d'accéder à la transmission (Tx), à la réception ( Rx), RTS#, CTS#, Vcc (5V) et GND.
Le TTL-232R-5V/TTL-232R-3V3 est entièrement conforme à la directive RoHS et est fourni en vrac, emballé dans un sac antistatique.Il est approuvé FCC, CE et UKCA.

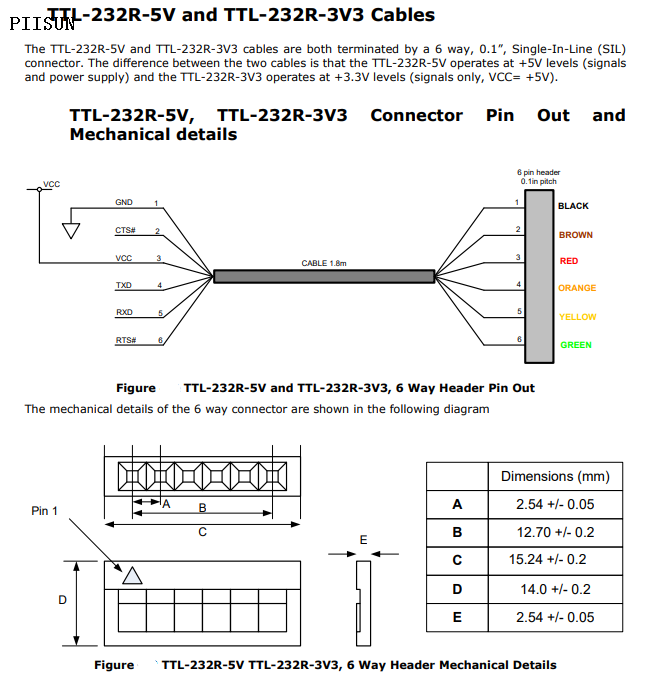

Le TTL-232R-5V/TTL-232R-3V3 est un câble convertisseur série USB vers UART avec un signal UART de niveau TTL +5 V.Le côté USB du câble est alimenté par USB et compatible USB 2.0 pleine vitesse.Le câble est tous deux terminé par un connecteur SIL (single-in-line) à 6 voies de 0,1'. Le câble contient une petite carte de circuit électronique interne, utilisant le FT232R, qui est encapsulée dans l'extrémité du connecteur USB du câble. .
· Pas de 0,1'
· Conducteur 26AWG
· Protocole USB entier géré par l’électronique du câble USB
· Connectez-vous directement à un microcontrôleur UART ou à des broches E/S
· La sortie à 6 voies fournit Tx, Rx, RTS#, CTS#, VCC et GND (prise audio qui fournit uniquement Tx, Rx, GND)
· Prise en charge de la fonctionnalité FT232R FTDIChip-ID™ pour une sécurité améliorée
· Faible consommation de bande passante USB
· Plage de températures de fonctionnement de -40 à +85°C
Câbles disponibles et numéros de pièces Le tableau 1.1 suivant donne des détails sur les câbles TTL-232R disponibles
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
TTL-232R-5V | Câble USB vers UART avec niveau TTL +5V Signaux UART. | SIL 6 broches, pas de 0,1' | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-3V3 | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | SIL 6 broches, pas de 0,1' | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-5V-WE | Câble USB vers UART avec niveau TTL +5V Signaux UART. | Fil terminé (non connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-3V3-WE | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | Fil terminé (non connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-5V-AJ | Câble USB vers UART avec niveau TTL +5V Signaux UART. | Prise audio 3,5 mm | 2 noyaux et spirale, 26 AWG, diamètre = 4 mm |
TTL-232R-3V3-AJ | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | Prise audio 3,5 mm | 2 noyaux et spirale, 26 AWG, diamètre = 4 mm |
TTL-232R-3V3-2mm | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | 8 voies, à clé, 2 mm connecteur à utiliser avec les modules FTDI VDRIVE2 ou VMUSIC2 | 7 noyaux, 26 AWG, diamètre=5mm |
Applications typiques du convertisseur série TTL vers USB :
Convertisseur de niveau USB vers série TTL
• Mise à niveau des anciens périphériques vers USB
• Interface microcontrôleur UART ou E/S vers USB
• Interface FPGA/PLD vers USB
• Interface avec les modules FTDI VDRIVE2 ou VMUSIC2.
• Remplace les sélecteurs de niveau de type MAX232 permettant une connexion directe des produits au PC via USB
• Interface USB pour PC d'instrumentation
• Contrôle industriel USB
• Dongles de chiffrement logiciel/matériel USB
Versions personnalisées également disponibles (sous réserve de MOQ).
