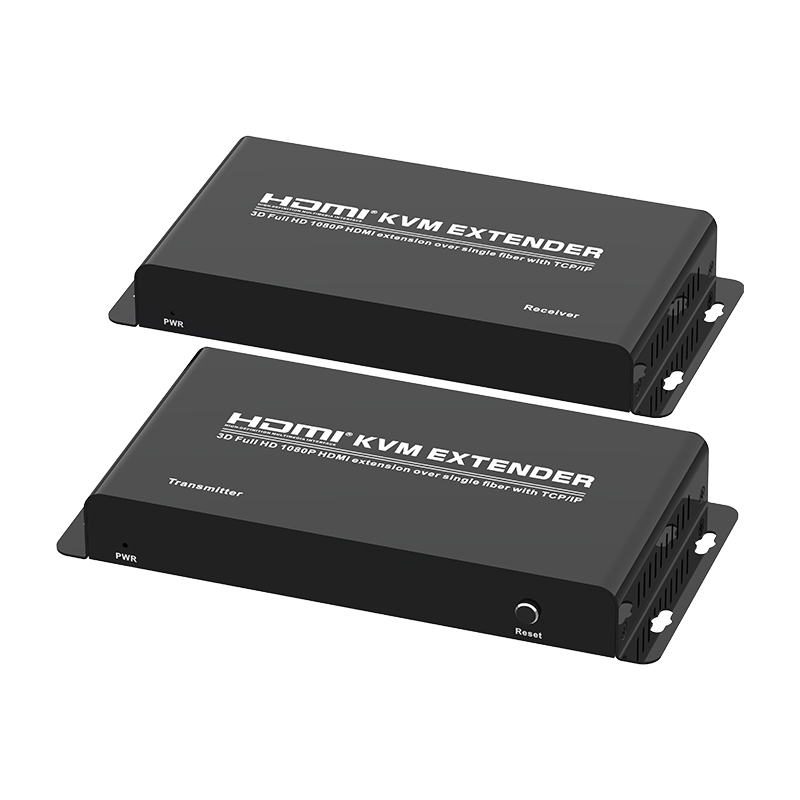

Rallonges HDMI avec KVM USB2.0 HDMI sur fibre optique unique jusqu'à 20 km (12,4 milles) Kit émetteur et récepteur non compressé

• Ce système HDMI sur fibre est utilisé pour envoyer des signaux HDMI haute définition à un appareil de transmission audio/vidéo distant via un câble à fibre optique avec connecteur SC/SC, avec KVM et une boucle locale sur TX.

• L'appareil peut atteindre des distances de distribution de signal HDMI allant jusqu'à 20 km sur un seul câble à fibre optique monomode SC/SC.il peut également être compatible avec un câble à fibre multimode, la distance de travail peut atteindre 500 m (1640 pieds) sur un seul câble à fibre multimode SC/SC.Convient aux deux types de fibres universelles (S/M et M/M).

• Transmission de signal non compressé.Métal résistant.Dissipation thermique bilatérale.Largement utilisé pour étendre les sources Ultra-HD telles que les lecteurs Blu-Ray, les consoles de jeux, les PC et autres sources HDMI à des moniteurs, écrans, téléviseurs distants, etc.

• Prend en charge la résolution vidéo jusqu'à 1920 x 1080P à 60 Hz, prend en charge le clavier et la souris USB pour la télécommande.

• Plug and Play, simple à installer, pas besoin de lecteur.

Indice optique : 1. Port fibre : SC 2. Convient pour fibre monomode 9/125 et multimode 50/125 ou 62,5/125 μm 2. Distance de transmission : fibre monomode 0-20 km (12,4 milles).Fibre multimode 0 ~ 500 mètres (1640 pieds) 3. Longueur d'onde : monomode 1310/1550 μm (9/125 μm), multimode 850 μm (50/125 μm), 1310 μm (62,5/125 μm)

Rallonge HDMI sur câble réseau Cat5e/Cat6/Cat7 jusqu'à 492 pieds câble HDMI vers RJ45 boucle KVM incluse

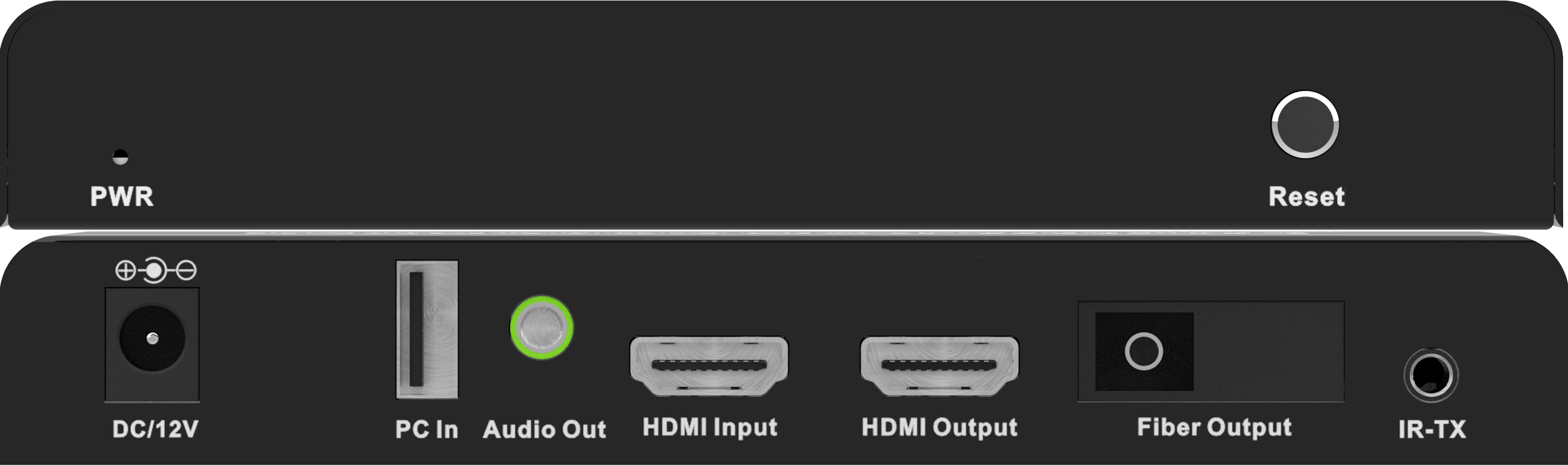

Extension KVM HDMI Émetteur

PWR -----------------------------------------------Indication de puissance

Réinitialiser------------------------------------------------- -- Bouton de réinitialisation

DC/12 V----------------------------------Interface d'entrée d'alimentation DC

Entrée PC ---------------------------------------Interface d'entrée USB

Entrée audio -----------------------------------Interface de sortie stéréo

Entrée HDMI --------------------------------- Interface d'entrée HDMI

Sortie HDMI ------------------------------- Interface de bouclage HDMI

Sortie fibre -----------------------------Interface de sortie fibre

IR-TX ----------------------------------------------- -Interface IR TX

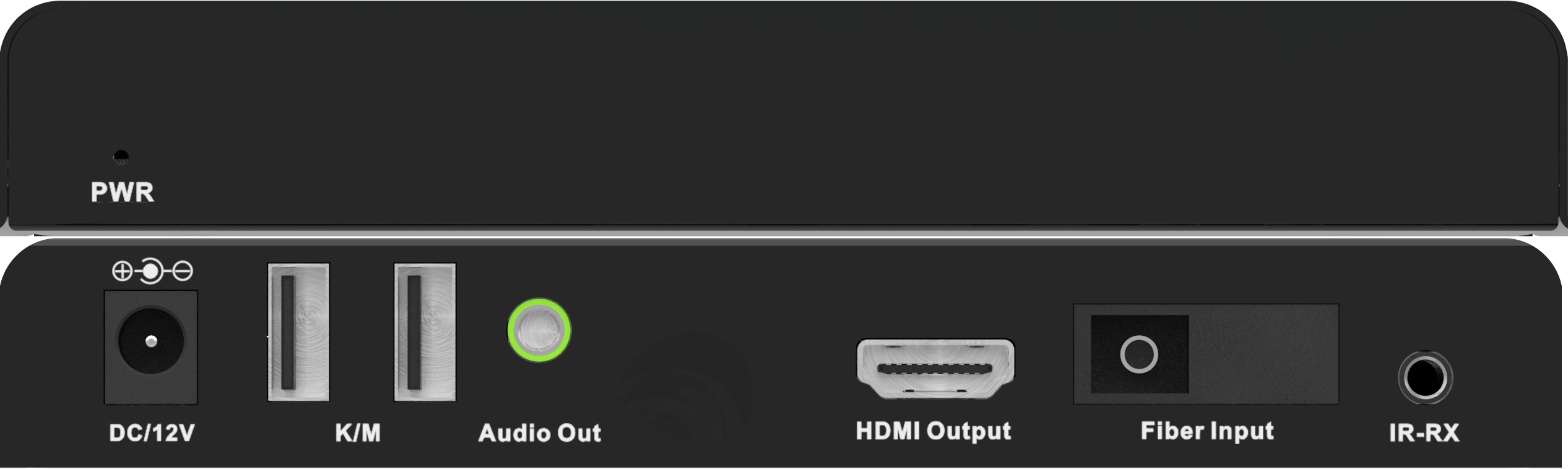

Récepteur d'extension KVM HDMI

PWR -----------------------------------------------Indication de puissance

DC/12 V---------------------------------Interface d'entrée d'alimentation DC

Clavier/Souris --------------------Interface clavier/souris

Sortie audio ---------------------------------Interface de sortie stéréo

Sortie HDMI ----------------------------- Interface de sortie HDMI

Entrée fibre ------------------------------------Interface d'entrée fibre

IR-RX ----------------------------------------------- -Interface IR-RX

6.0 CONNEXION ET FONCTIONNEMENT

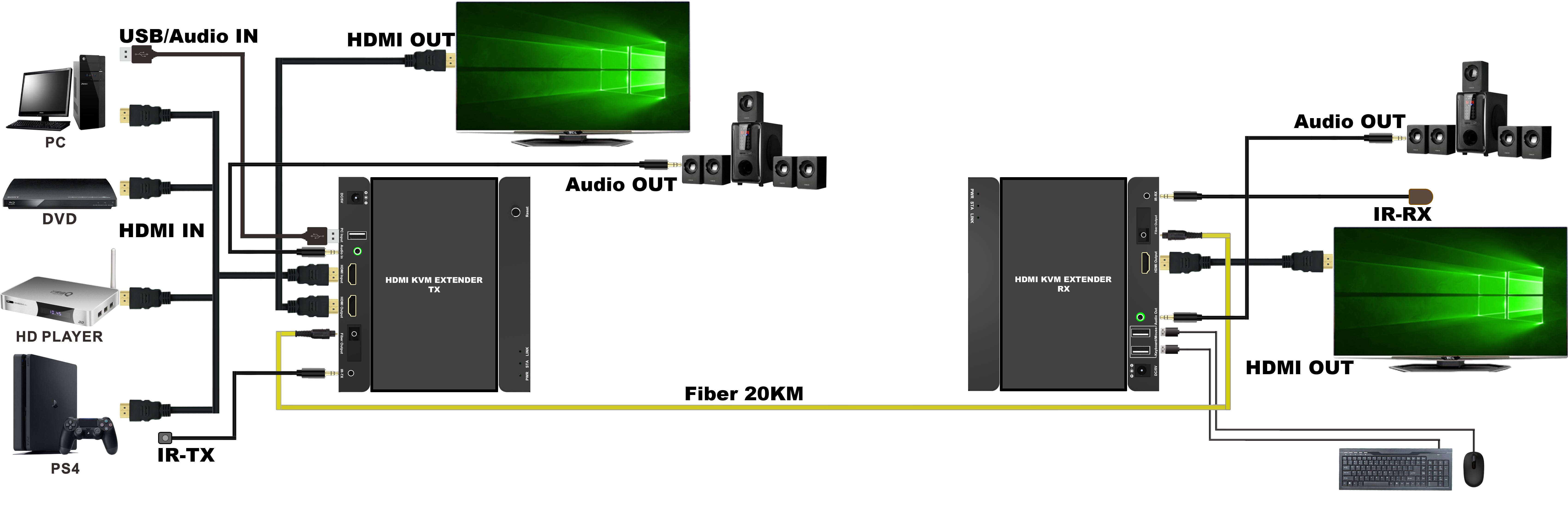

6.01 Émetteur et récepteur une par une application.

1. Connectez la source de signal HDMI à l'émetteur du prolongateur HDMI KVM ;

2. Connectez la source de signal USB à l'émetteur du prolongateur HDMI KVM ;

3. Utilisez un câble fibre (recommandé : fibre SC) pour connecter l'émetteur et le récepteur.

d'extension KVM HDMI ;

4. Connectez l'équipement d'affichage avec le connecteur HDMI au récepteur de

Extension KVM HDMI ;

5. Connectez le clavier et la souris au récepteur du prolongateur HDMI KVM ;

6. Allumez tous les appareils et le produit commence à fonctionner.

6.02 Application émetteur et récepteur un par N, N peut atteindre 253.

7.0 INSTALLATION ET PRÉCAUTIONS

Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :

1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.

2. L'équipement ne doit pas être placé au soleil, sous la pluie et dans un environnement humide ou non ventilé.

3. Aucun objet liquide ne doit être placé sur l’équipement.

4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.

5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.

6. Ne démolissez pas l'équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
