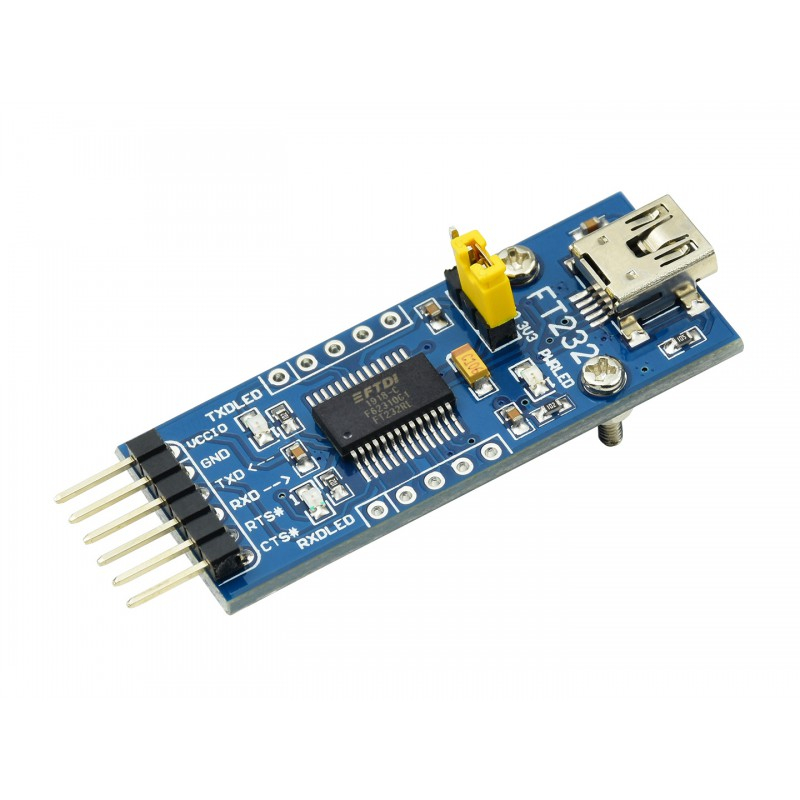

Carte UART USB FT232 (mini), module de communication USB vers TTL (UART)

Idéal pour les programmeurs, les ingénieurs matériels et les utilisateurs bricoleurs.Comparé à d'autres adaptateurs USB vers TTL UART, cet adaptateur prend non seulement en charge les niveaux logiques de 3,3 V et 5 V, mais ajoute également la prise en charge des niveaux logiques de 1,8 V.En même temps, il est équipé d'un boîtier de protection en plastique, ce boîtier de protection en plastique peut empêcher efficacement les interférences statiques et divers courts-circuits.Spécification : Puce principale : FTDI FT232RL Définition des broches : CTS, RTS, RXD, TXD, GND, VCC Sortie VCC : 1,8 V/3,3 V/5 V Niveau TTL : 1,8 V/3,3 V/5 V Interface USB : 2,0 La vitesse maximale : 3 Mbps À propos de l'indicateur LED : LED PWM : indicateur d'alimentation LED RXD : l'indicateur de transmission de données clignote lorsqu'il y a des données provenant du port USB.LED TXD : l'indicateur de réception de données clignote lorsque le port USB reçoit des données.Liste des systèmes pris en charge 1, Windows XP, 7,8,10 2, Ubuntu 11.10, noyau 3.0.0-19 3, Mac OS X 10.3 à 10.8 (32 et 64 bits) 4, Mac OS X 10.9 et supérieur (64 bits) Vous pouvez télécharger le pilote directement depuis le site Web de FTDI Liste de colisage: 1 X module adaptateur USB vers TTL FTDI FT232RL GARANTIE: La technologie PIISUN offre une garantie d'un an et une assistance technique à vie pour cet adaptateur USB vers TTL. Veuillez nous contacter, nous résoudrons votre problème dans les 24 heures.Notes importantes Ce produit utilise la puce FTDI FT232RL par défaut, en raison de la rupture de stock de la puce, certains lots de production utilisent la puce modèle FTDI FT232RNL.Ne vous inquiétez pas, FT232RNL est également la puce produite par FTDI, peut remplacer complètement FT232RL.Si cela vous intéresse toujours, veuillez nous contacter.

Caractéristiques

• FT232RL d'origine à bord

• Compatible avec Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...

• 3 modes d'alimentation : sortie 5 V, sortie 3,3 V ou alimenté par la carte cible (3,3 V-5 V)

• 3 LED : LED TXD, LED RXD, LED POWER

• Broches fonctionnelles

• TXD, RXD, RTS#, CTS# : connectés aux broches soudées embarquées

• Les autres broches : accessibles sur les trous de perçage (des têtes d'épingles séparées sont également fournies pour une connexion facile au système utilisateur, le pas est compatible avec les planches à pain)

Comment utiliser

Dans le cas d'un travail avec un MCU :

• VCCIO ↔ sortie 3,3 V ou 5 V (le module est alimenté par USB, le cavalier intégré doit être court-circuité à 3,3 V ou 5 V)

• Masse ↔ Masse

• TXD ↔ MCU.RX (direction du signal : MCU.RX << FT232 << PC.TX)

• RXD ↔ MCU.TX (direction du signal : MCU.TX >> FT232 >> PC.RX)

• RTS ↔ MCU.CTS (direction du signal : MCU.CTS << FT232 << PC.RTS)

• CTS ↔ MCU.RTS (direction du signal : MCU.RTS >> FT232 >> PC.CTS)

Dimension

Prise en charge de différentes personnalisations si vous en avez besoin, parlez-en davantage avec les ventes s'il vous plaît
