USB-RS485-WE-1800-BT
PIISUN
| Quantité: | |
|---|---|

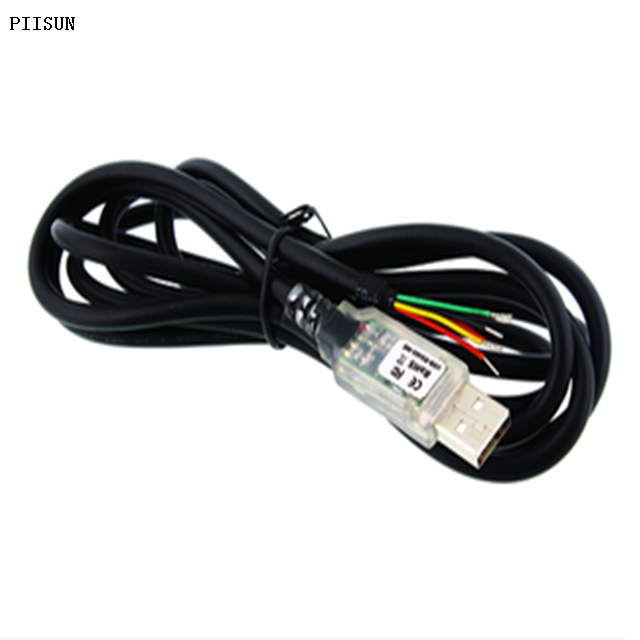

Câble convertisseur série USB vers RS485 de haute qualité par PIISUN.
Intègre le dispositif IC d'interface USB vers série UART FT232RQ de FTDI pour des performances fiables.
Permet une connexion rapide et facile entre les appareils avec interface RS485 et USB.
Dispose d'un petit circuit électronique interne avec émetteur-récepteur RS485 intégré.
Les LED Tx et Rx fournissent une indication visuelle du trafic des câbles.
Connecteurs personnalisables disponibles pour prendre en charge différentes applications.
Produit de qualité professionnelle conçu pour une transmission transparente des données.
Idéal pour l'automatisation industrielle, les systèmes de contrôle et autres applications basées sur RS485.
Assure une communication stable et fiable entre les appareils USB et RS485.
Compatible avec divers systèmes d'exploitation, notamment Windows, Mac et Linux.
Le câble USB-RS485 est un câble convertisseur UART série de niveaux USB vers RS485 intégrant le dispositif IC d'interface USB vers série UART FT232RQ de FTDI qui gère toute la signalisation et tous les protocoles USB.Le câble offre un moyen simple et rapide de connecter des appareils dotés d'une interface RS485 à USB.Chaque câble USB-RS485 contient une petite carte de circuit électronique interne, utilisant le FT232RQ, qui est encapsulée dans l'extrémité du connecteur USB du câble.La fiche technique du FT232RQ, DS_FT232R, est disponible sur https://ftdichip.com/.L'électronique intégrée comprend également l'émetteur-récepteur RS485 ainsi que des LED Tx et Rx qui donnent une indication visuelle du trafic sur le câble (si un connecteur USB transparent est spécifié).L'autre extrémité du câble est constituée par défaut de connexions à fils nus et étamés, mais peut être personnalisée à l'aide de différents connecteurs pour prendre en charge diverses applications.Le câble USB-RS485 est conçu pour être utilisé à l'extrémité d'un réseau RS485 jusqu'à environ 10 m.Pour les réseaux plus longs ou le placement du câble USB-RS485 au milieu d'un réseau RS485, il est recommandé de couper le fil connecté à 20 cm ou moins pour garantir l'intégrité du signal.Les câbles sont conformes aux normes FCC, CE, UKCA et RoHS
Numéros de référence des câbles Le tableau 2.1 suivant donne des détails sur les câbles USB-RS485 disponibles
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
USB-RS485-WE-1800-BT | Câble USB vers UART avec signaux UART de niveau RS485.Câble noir, connecteur USB transparent | Fil terminé (pas de connecteur) | Câble de 1,8 m, 6 conducteurs, 26 AWG, diamètre=5mm |
USB-RS485-WE-5000-BT | Câble de 5 m, 6 conducteurs, 26 AWG, diamètre=5mm | ||
USB-RS485-CC-LLL-CU-X | Câble USB vers UART avec RS485 signaux UART de niveau. C = couleur du câble (B noir ou T transparent), U = couleur du connecteur USB (T transparent ou B noir) X = tension (P est 5 V, G est 0 V) | CC = Connecteur description. | LLLL = Durée de câble. |
FTDI prend en charge les conceptions de connecteurs d'extrémité personnalisées.Pour plus d'informations, veuillez contacter l'équipe commerciale
Remarque : La tolérance pour le câble de 1,8 mètre de longueur est de +/-30 mm et de +/-50 mm pour un câble de 5 mètres de longueur.
Applications typiques
• Convertisseur de niveau USB vers série RS485.
• Mise à niveau des périphériques existants vers USB.
• Interface Microcontrôleur UART ou E/S vers USB.
• Interface FPGA ou PLD vers USB.
• Interface USB pour PC d'instrumentation.
• Contrôle industriel USB.
• Transferts de fichiers protégés par mot de passe USB.
• Le câble convertisseur USB-RS485 fournit une interface série USB vers RS485 avec des connecteurs d'extrémité personnalisés.
• Protocole USB entièrement géré par l'électronique du câble.
• Interface de communication EIA/TIA-485 à faible consommation d'énergie.
• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité.
• EEPROM interne avec zone d'écriture par l'utilisateur.
• Le VCP libre de droits de FTDI permet la communication en tant que port COM émulé standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL.
• Indication visuelle du trafic Tx et Rx via des LED dans le connecteur USB transparent.
• Prise de contact logicielle X-On / X-Off.
• Taux de transfert de données de 300 bauds à 3 Mbauds.
• Prise en charge de la fonctionnalité FT232RQ FTDIChip-ID™ pour une sécurité améliorée.
• Faible consommation de bande passante USB.
• Compatible avec les contrôleurs hôtes UHCI / OHCI / EHCI.
• Compatible USB 2.0 pleine vitesse.
• Plage de températures de fonctionnement de -40°C à +85°C.
• La longueur du câble est de 1,80 m ou 5,0 m.
• Protection ESD pour les E/S RS-485 ±15 kV Modèle du corps humain (HBM) ±15 kV EN61000-4-2 Décharge entre espace d'air ±8 kV EN61000-4-2 Décharge par contact
• Conforme FCC, UKCA, CE et RoHS.
• Versions personnalisées disponibles sur demande (sous réserve de MOQ).
• Conforme RoHS.
