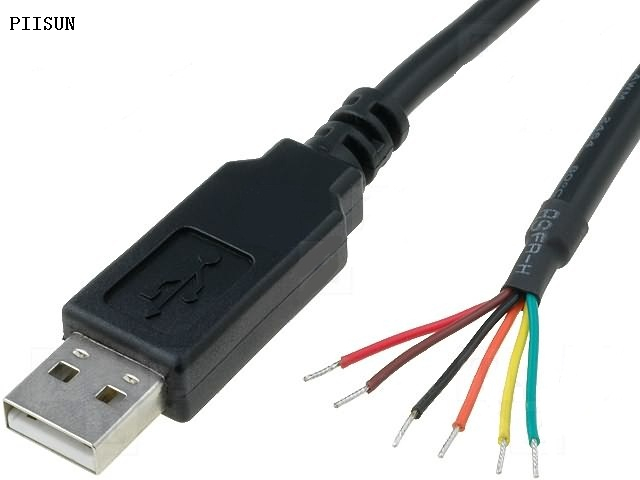

TTL-232R-3V3-WE
PIISUN
| Quantité: | |
|---|---|
Adaptateur série FT232 USB vers TTL de 6 pieds (avec embase femelle à 6 broches au pas de 0,1') connecte les appareils avec une interface de signaux UART de niveau logique 5 V à un ordinateur portable via le port USB
Un véritable module de puce FT232RL est logé dans un terminal mâle USB 2.0 de type A pour une compatibilité plus large et prend en charge des taux de transfert de données fiables.
Le câble série FTDI USB vers TTL de 6 pieds (sorties 6 voies, simple en ligne) permet d'accéder à Tx, Rx, RTS#, CTS#, VCC (5v) et GND
Le chipset FTDI sur la carte PCB est doté d'une EEPROM interne configurable et les signaux UART peuvent être inversés individuellement en configurant l'EEPROM.
Le cordon convertisseur TTL vers USB 5 V à 6 broches est compatible avec Windows 11, 10, 8, 8.1, 7 (32, 64 bits), 2008/XP/Vista/CE, Mac OS, Linux 2.4 et supérieur ;Cordon de débogage USB 2.0 idéal pour la réécriture de l'ID du fournisseur, le routeur, le GPS, le décodeur, l'émetteur, le firmware flash sur le disque dur, etc.
Le TTL-232R-3V3 est un câble convertisseur USB vers série (niveau TTL) qui permet de connecter facilement des unités d'interface TTL à l'USB.Cette version des câbles adaptateurs série USB vers TTL de FTDI a ses broches d'E/S configurées pour fonctionner à des niveaux de 3,3 V.

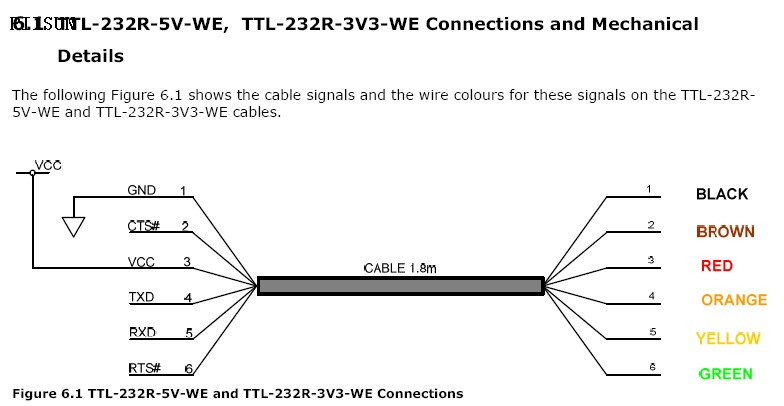

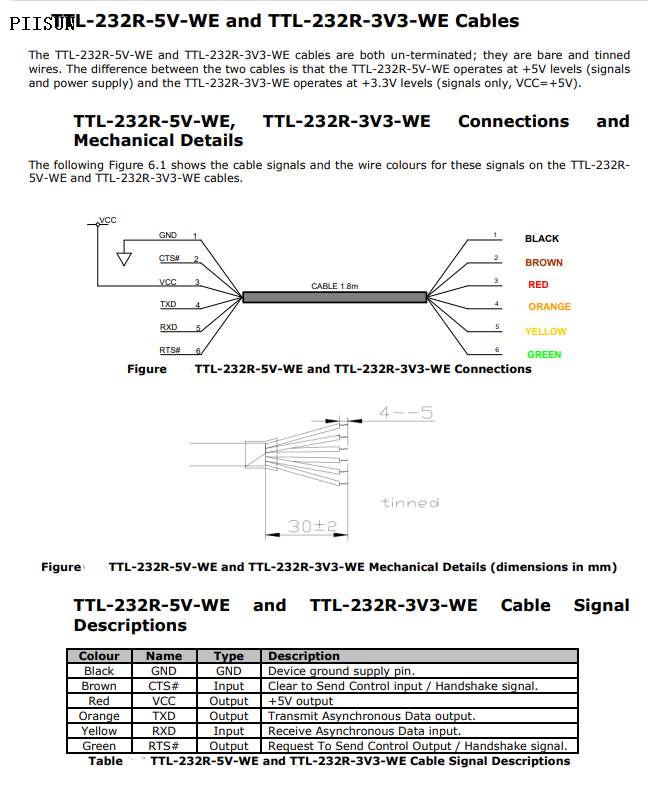

Le TTL-232R-3V3 utilise un FT232R IC qui est logé à l'intérieur du connecteur USB « A » et se termine à l'extrémité d'un câble de 1,8 mètre avec une prise d'en-tête au pas de 0,1″' qui permettait d'accéder à la transmission (Tx), à la réception (Rx), au RTS# et CTS #. Ces lignes fonctionnent toutes à des niveaux de 3,3 V. Vcc (5 V) et GND sont également mis en évidence sur l'en-tête.
Le TTL-232R-3V3 est entièrement conforme à la directive RoHS et est fourni en vrac, emballé dans un sac antistatique.Il est approuvé FCC, CE et UKCA.
Le tableau 1.1 suivant donne des détails sur les câbles TTL-232R disponibles
prend en charge les conceptions de connecteurs d'extrémité personnalisées.Pour plus d'information veuillez contacter Équipe de vente
Numéro d'article | Description | Connecteur d'extrémité* | Détails du câble |
TTL-232R-5V | Câble USB vers UART avec niveau TTL +5V Signaux UART. | SIL 6 broches, pas de 0,1' | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-3V3 | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | SIL 6 broches, pas de 0,1' | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-5V-WE | Câble USB vers UART avec niveau TTL +5V Signaux UART. | Fil terminé (non connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-3V3-WE | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | Fil terminé (non connecteur) | 6 noyaux, 26AWG, diamètre=5mm |
TTL-232R-5V-AJ | Câble USB vers UART avec niveau TTL +5V Signaux UART. | Prise audio 3,5 mm | 2 noyaux et spirale, 26 AWG, diamètre = 4 mm |
TTL-232R-3V3-AJ | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | Prise audio 3,5 mm | 2 noyaux et spirale, 26 AWG, diamètre = 4 mm |
TTL-232R-3V3-2mm | Câble USB vers UART avec +3,3 V Niveau TTL Signaux UART | 8 voies, à clé, 2 mm connecteur à utiliser avec les modules FTDI VDRIVE2 ou VMUSIC2 | 7 noyaux, 26 AWG, diamètre=5mm |

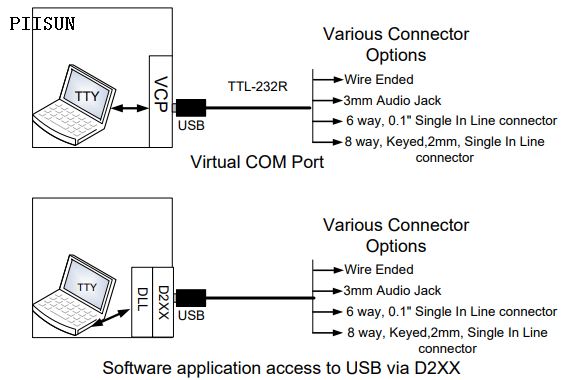

Câble adaptateur série FT232RL FTDI USB TTL de 6 pieds pour communication série de niveau logique 5 V. Il est construit avec la puce FTDI FT232, le VCP libre de droits de FTDI permet la communication en tant que port COM standard et les pilotes « directs » D2XX fournissent une interface de programmation d'application DLL ;un excellent cordon de données de conversion pour répondre à vos besoins de débogage, de chargement de démarrage, de programmation, etc. REMARQUE : en cas de problèmes d'installation ou d'utilisation, veuillez nous envoyer un e-mail ou vous pouvez télécharger un pilote et un guide d'utilisation sur le site officiel de FTDI. La puce FTDI d'origine est intégré à l'extrémité USB-A ;Connecteur d'en-tête 6 voies 0,1' avec VCC (alimentation 5 V) et GND (terre), ainsi que RXD, TXD, RTS et CTS au niveau logique 5 V. Applications : mise à niveau des périphériques hérités vers un microcontrôleur d'interface USB UART ou E/S, FPGA / PLD vers USB Remplace les décaleurs de niveau de type MAX232 permettant une connexion directe des produits au PC Contrôle industriel / Logiciel USB / Dongles de cryptage matériel Caractéristiques - Les broches d'E/S du fil FTDI sont configurées pour fonctionner à un niveau logique de 5,0 V - USB entier protocole géré par l'électronique dans le câble ; - Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité ; - Taux de transfert de données de 300 à 3 M de débit en bauds aux niveaux TTL ; - Prise de contact matérielle entièrement assistée (RTS#/CTS#) ou logiciel X-On / X-Off ; - EEPROM interne avec zone d'écriture par l'utilisateur ; - La tension d'alimentation provient du bus USB, aucune alimentation externe n'est requise ; - UHCI / OHCI / EHCI compatible avec le contrôleur hôte Interfaces spécifiques : port mâle USB 2.0 de type A ; embase femelle à 6 broches prend en charge Windows 2008, XP et XP 64 bits, Vista et XP 64 bits, CE 4.2, 5.0 et 6.0 ;Windows 7, 8, 8.1, 10,11 (32 et 64 bits) ;Mac OS 8/9, OS-X ;Linux 2.4 et supérieur
