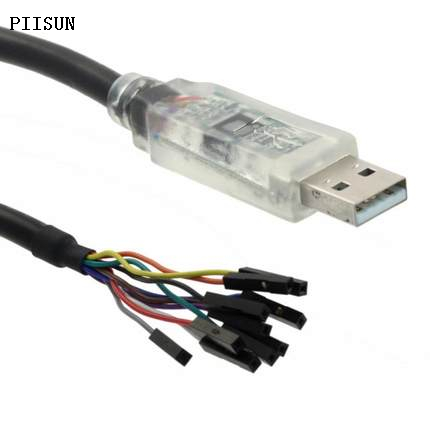

C232HM-DDHSL-0/C232HM-EDHSL-0    Câble USB 2.0 haute vitesse vers MPSSE

Câble USB 2.0 Hi-Speed ​​vers MPSSE (maître SPI/I2C/JTAG) avec signaux de niveau numérique +3,3 V.

• Débits de données : 30      Mbit/s

• Vitesse USB : Haut      Vitesse (480 Mbps)

• Interfaces : MPSSE

• Connecteur USB : Taper      A

• Connecteur d'extrémité : 10      Way 0.1' en-tête de broche femelle

• Longueur de câble: 0,5 m

• Détails du câble : 10      noyau, 6,5 mm UL2464 24 AWG

• Paquets: N / A

• Canaux : 1

• Tension E/S : 3,3 V

• USB      Classe: Pilotes FTDI

• Port de communication virtuel : Oui

• Puissance de sortie maximale : +3,3V      / 250 mA

• CI interne FTDI : FT232H

• en fonctionnement      Température: -40°C à +85°C

Présentation du produit

Le C232HM-DDHSL-0/C232HM-EDHSL-0 est un câble USB 2.0 haut débit vers MPSSE.Ce câble contient une petite carte de circuit électronique interne, utilisant le FT232H, qui est encapsulée dans l'extrémité du connecteur USB du câble, elle gère toute la signalisation et tous les protocoles USB.Le FT232H est un circuit intégré USB 2.0 monocanal haute vitesse (480 Mb/s) vers UART/FIFO.Il peut être configuré dans une variété d'interfaces série ou parallèles standard de l'industrie, telles que MPSSE - JTAG, SPI, I2C.Le dispositif FT232H intégré intègre un processeur de commandes appelé moteur série synchrone multiprotocole (MPSSE).Le but du processeur de commandes MPSSE est de communiquer de manière efficace avec des appareils qui utilisent des protocoles synchrones (tels que JTAG, SPI ou I2C).Le câble est terminé par dix fils individuels avec des connecteurs unipolaires qui peuvent être interfacés à un embase mâle.Les signaux du câble sont conformes à la logique CMOS à 3,3 V.Le câble mesure 0,5 m de long et prend en charge un transfert de données jusqu'à 30 Mbps en mode MPSSE.

·   Sortie maximale de 450 mA à 5,0 Vdc sur VCC

·   Faible consommation de bande passante USB

·   Compatible avec le contrôleur hôte UHCI/OHCI/EHCI

·   Compatible USB 2.0 haute vitesse (480 Mbits/seconde) et pleine vitesse (12 Mbits/seconde)

·   Protocole USB entièrement géré sur la puce, aucune programmation de micrologiciel spécifique à l'USB n'est requise

·   Connecteur USB de type A pour une connexion directe à un hôte ou un hub

·   Faible courant de fonctionnement et de suspension USB

·   Prise en charge de la suspension et de la reprise USB

·   Délai d'expiration du tampon de réception réglable

·   1 Ko de tampons de réception et de transmission pour un débit de données élevé

Le câble C232HM-DDHSL-0/C232HM-EDHSL-0, USB vers MPSSE, est capable de fournir une interface USB vers SPI, I2C ou JTAG, est approuvé CE, FCC et UKCA.

Câble USB vers MPSSE avec signaux de niveau numérique +3,3 V.Sortie maximale de 200 mA à 3,3 V CC sur VCC

Ceci est accompli par le MPSSE au sein du dispositif FT232H qui a la capacité d'émuler des protocoles série synchrones tout en gérant toute la signalisation et tous les protocoles USB.

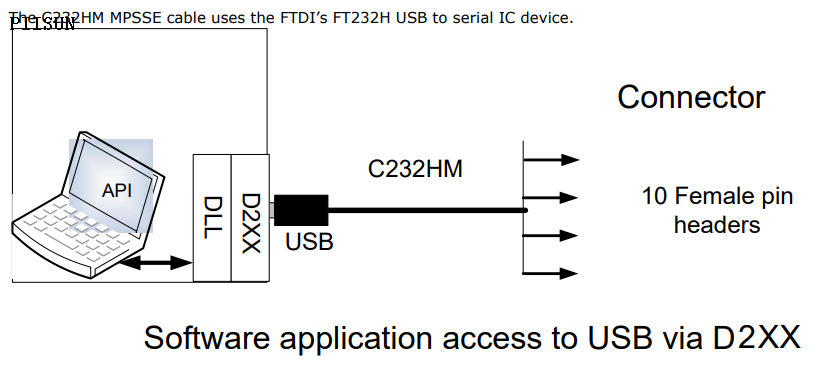

Pour accélérer le développement d'applications, FTDI a fourni des bibliothèques qui gèrent les commandes MPSSE pour émuler plusieurs protocoles.

REMARQUE : l'utilisation des bibliothèques MPSSE nécessite l'installation des pilotes D2XX de FTDI.

Applications

Communications et réseaux, audio, imagerie, vidéo et vision, détection et instrumentation

Applications typiques

· Interfaces USB vers JTAG

· Interfaces USB vers SPI

· Interfaces USB vers I2C

· Interfacer les conceptions basées sur MCU / PLD / FPGA vers USB

· Transfert de données audio USB et vidéo à faible bande passante

· Intégration USB rapide dans les systèmes électroniques existants

· Plateforme de prototypage d'interface USB sur de nouveaux systèmes

· Instruments USB

Le câble USB 2.0 Hi-Speed ​​vers MPSSE contient une petite carte de circuit électronique interne, utilisant le FTDI FT232H, qui est encapsulé dans l'extrémité du connecteur USB du câble, cela gère toute la signalisation et les protocoles USB.Le câble offre un moyen simple et rapide de connecter des appareils dotés d'interfaces numériques de 3,3 volts à l'USB.Pour plus de détails sur le CI, consultez la fiche technique du FT232H, disponible auprès de DS_FT232H.Le dispositif FT232H intégré intègre un processeur de commandes appelé Multi-Protocol Synchronous Serial Engine (MPSSE).Le but du processeur de commandes MPSSE est de communiquer de manière efficace avec des appareils qui utilisent des protocoles synchrones (tels que JTAG, SPI ou I 2C).Tous les détails sont disponibles dans la note d'application MPSSE - AN_108.Le câble est terminé par dix fils individuels avec des connecteurs unipolaires qui peuvent être interfacés à un embase mâle.Les signaux du câble sont conformes à la logique CMOS à 3,3 volts.Le FT232H est un circuit intégré USB 2.0 Hi-Speed ​​(480 Mb/s) monocanal vers UART/FIFO.Il peut être configuré dans une variété d'interfaces série ou parallèles standard de l'industrie, telles que MPSSE - JTAG, SPI, I2C.Le câble C232HM MPSSE est facilement configuré dans chaque interface, par exemple JTAG, SPI, I2C via le logiciel d'application.Le câble est alimenté par un port hôte USB et est compatible USB 2.0 Hi-Speed.Le câble mesure 0,5 m de long et prend en charge un transfert de données jusqu'à 30 Mbps en mode MPSSE.

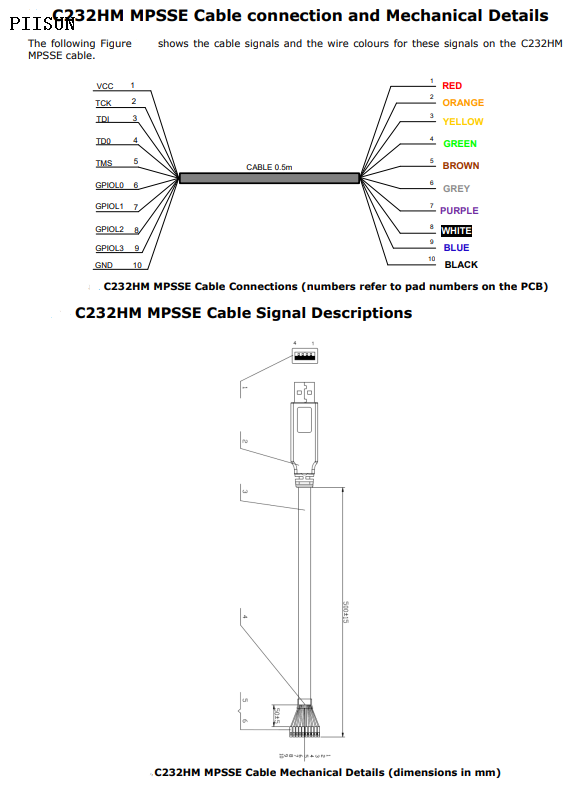

Câbles disponibles et numéros de pièces Le tableau 1.1 suivant donne des détails sur les câbles MPSSE C232HM disponibles (prend en charge les conceptions de connecteurs d'extrémité personnalisées)

Caractéristiques

· Basé sur le périphérique USB Hi-Speed ​​FT232H à puce unique

· Compatible USB 2.0 Hi-Speed ​​(480 Mbits/seconde) et Full Speed ​​(12 Mbits/seconde)

· Protocole USB entièrement géré sur la puce - Aucune programmation de micrologiciel spécifique à l'USB requise

· Connecteur USB Type A pour une connexion directe à un hôte ou un hub

· Alimenté par bus USB

· Prise de contact matérielle entièrement assistée ou logiciel X-On / X-Off

· Débits de données série synchrone (MPSSE) allant jusqu'à 30 Mbps sur JTAG, SPI et I2C

· Tampons de réception et de transmission de 1 Ko pour un débit de données élevé

· Transmettre et recevoir des signaux de commande de LED

· Délai d'attente du tampon de réception réglable

· Prise en charge de la suspension et de la reprise USB

· Faible courant de fonctionnement et de suspension USB

· Faible consommation de bande passante USB

· Compatible avec le contrôleur hôte UHCI / OHCI / EHCI

· Plage de températures de fonctionnement de -40°C à +85°C

· La longueur du câble est de 0,5 m (19,7 pouces)

· Versions personnalisées également disponibles (sous réserve de la quantité minimale de commande (MOQ))

· Les pilotes D2XX libres de droits de FTDI éliminent dans la plupart des cas le besoin de développement de pilotes USB.
