C232HD-EDHSP-0/C232HD-DDHSP-0   Câble USB 2.0 haute vitesse vers UART

Câble adaptateur série USB vers UART haute vitesse avec électronique intégrée, LED, 5 V

• Débits de données : 12 Mbauds

• Vitesse USB : Grande vitesse      (480Mbps)

• Interfaces : UART

• Connecteur USB : Type A

• Connecteur d'extrémité : 10 voies      Embases à broches femelles 0,1 po

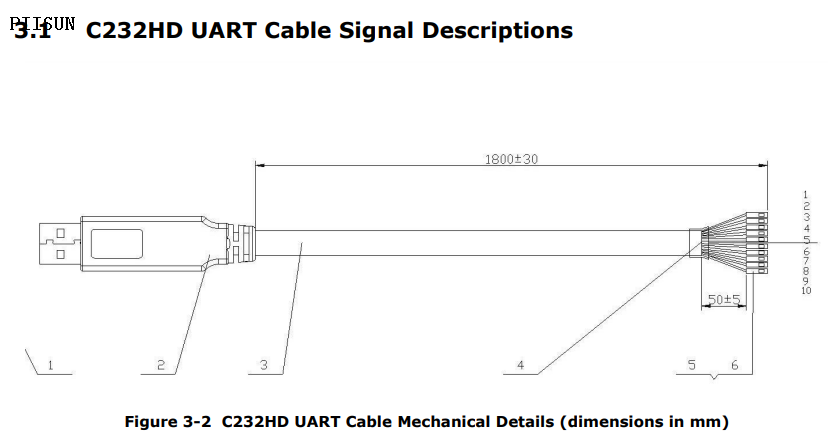

• Longueur de câble: 1,8 m

• Détails du câble : 10 noyaux,      6,5 mm UL2464 24 AWG

• Paquets: N / A

• Canaux : 1

• Tension E/S : 5V

• Classe USB : FTDI      Conducteurs

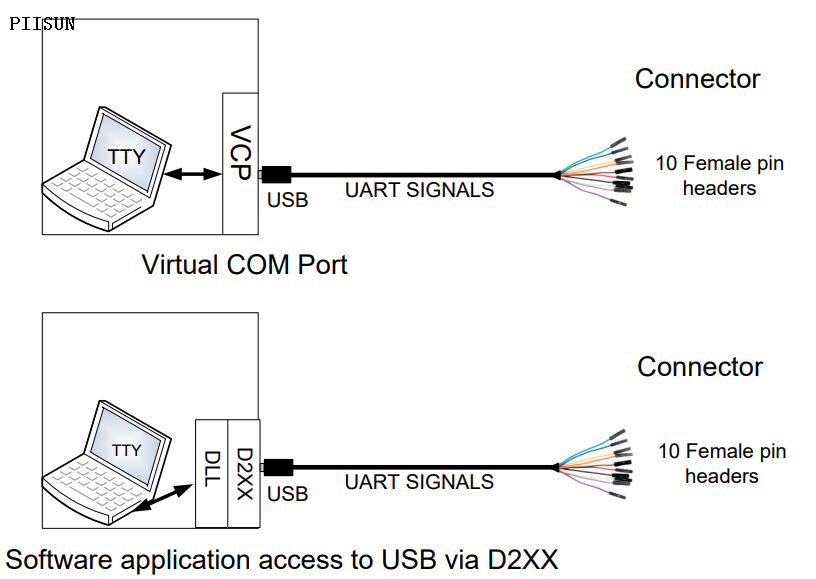

• Port de communication virtuel : Oui

• Puissance de sortie maximale : +5V / 450mA

• CI interne FTDI : FT232H

• en fonctionnement      Température: -40°C à +85°C

Le C232HM-EDHSL-0/C232HD-EDHSP-0, câble USB vers UART, est approuvé CE, FCC et UKCA.

Signalisation UART avec signaux de niveau numérique +3,3 V.Puissance de sortie maximale de 200 mA à 5 V CC sur VCC

Le circuit intégré FT232H intégré gère toute la signalisation et tous les protocoles USB, facilitant une mise en œuvre rapide et réduisant les frais généraux d'ingénierie.

Les câbles, d'une longueur de 1,8 m, peuvent supporter des taux de transfert de données allant jusqu'à 12 Mbauds.

Présentation du produit

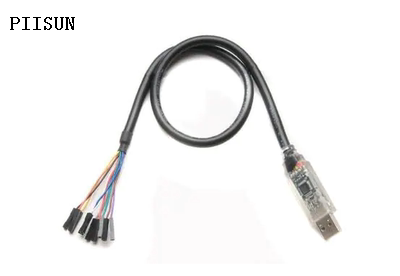

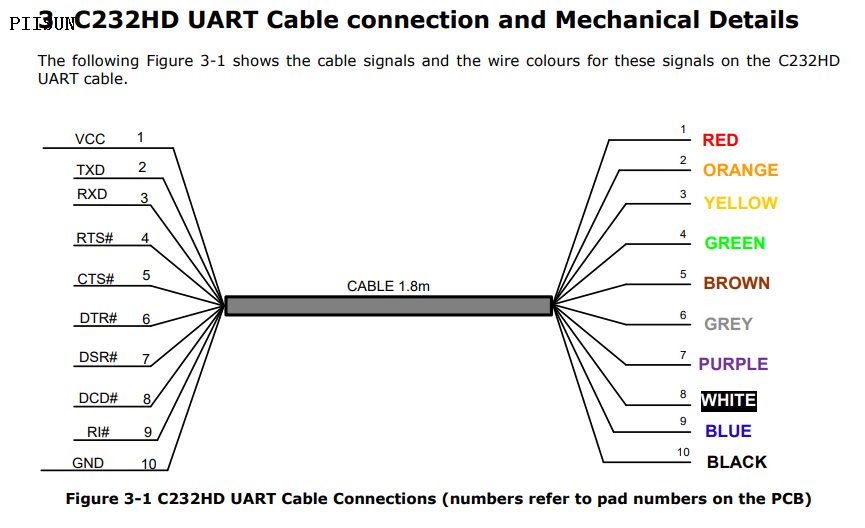

Le câble intègre le dispositif IC d'interface USB vers UART FT232H de FTDI qui gère toute la signalisation et tous les protocoles USB.Il fournit un moyen simple et rapide de connecter des appareils dotés d'interfaces numériques de 3,3 volts à l'USB.L'interface numérique du câble est composée de dix fils individuels terminés par des connecteurs unipolaires qui peuvent être connectés les uns à côté des autres sur une embase mâle.La logique de l'interface numérique des câbles est de 3,3 volts.

·   Taux de transfert de données jusqu'à 12 Mbauds

·   USB 2.0 haute vitesse monocanal vers UART IC

Applications

Communications et réseautage

• Interface des conceptions basées sur MCU/PLD/FPGA vers USB

• Applications médicales USB

• Intégration USB rapide dans les systèmes électroniques existants

• Plateforme de prototypage d'interface USB sur les nouveaux systèmes

• Convertisseurs USB vers RS232/RS422/RS485

• Instruments USB

• Décodeur PC - Interface USB

• Interface USB pour appareil photo numérique

• Modems matériels USB • Modems USB sans fil

• Lecteurs de codes-barres USB

• Contrôle industriel USB

• Mise à niveau des anciens périphériques vers USB

Footnotes

Le câble UART C232HD-EDHSP-0/C232HD-EDHSP-0 nécessite des pilotes USB

Le câble USB 2.0 Hi-Speed ​​vers UART intègre le dispositif IC d'interface USB vers UART FT232H de FTDI qui gère toute la signalisation et tous les protocoles USB.Le câble offre un moyen simple et rapide de connecter des appareils dotés d'interfaces numériques de 3,3 volts à l'USB.Le câble UART C232HD contient une petite carte de circuit électronique interne, utilisant le FT232H, qui est encapsulée dans l'extrémité du connecteur USB du câble.Le FT232H est un circuit intégré USB 2.0 Hi-Speed ​​(480 Mb/s) monocanal vers UART IC.Pour plus de détails, de fonctionnalités et de descriptions d'améliorations, veuillez vous référer à la fiche technique du FT232H.L'interface numérique du câble est composée de dix fils individuels terminés par des connecteurs unipolaires qui peuvent être connectés les uns à côté des autres sur une embase mâle.La logique de l'interface numérique des câbles est de 3,3 volts.Le côté USB du câble est alimenté par USB et est compatible USB 2.0 Hi-Speed.Le câble mesure 1,8 m de long et prend en charge un taux de transfert de données allant jusqu'à 12 Mbauds.

Câbles disponibles et numéros de pièces Le tableau 1.1 suivant donne des détails sur les câbles UART C232HD disponibles, les descriptions des câbles UART C232HD et les numéros de pièce.  (Je prends en charge les conceptions de connecteurs d'extrémité personnalisées. Pour plus d'informations, veuillez contacter le bureau des ventes

Caractéristiques

• Basé sur le périphérique USB Hi-Speed ​​FT232H à puce unique

• Compatible USB 2.0 Hi-Speed ​​(480 Mbits/seconde) et Full Speed ​​(12 Mbits/seconde)

• Protocole USB entièrement géré sur la puce – Aucune programmation de micrologiciel spécifique à l'USB requise

• Connecteur USB de type A pour une connexion directe à un hôte ou un hub USB

• Alimenté par bus USB • Débit de données de transfert UART asynchrone jusqu'à 12 Mbauds

• Prise en charge de l'interface UART pour 7 ou 8 bits de données, 1 ou 2 bits d'arrêt et impair/pair/marque/espace/pas de parité

• Établissement de liaison matériel entièrement assisté ou logiciel X-On/X-Off

• Tampons de réception et de transmission de 1 Ko pour un débit de données élevé

• Transmettre et recevoir des LED

• Délai d'expiration du tampon de réception réglable

• Prise en charge de la suspension et de la reprise USB

• Faible courant de fonctionnement et de suspension USB

• Faible consommation de bande passante USB

• Compatible avec le contrôleur hôte UHCI / OHCI / EHCI

• Plage de températures de fonctionnement de -40°C à +85°C

• La longueur du câble est de 1,8 m (6 pieds)

• Versions personnalisées également disponibles (sous réserve de la quantité minimale de commande (MOQ))

• Les pilotes VCP et D2XX libres de droits de FTDI éliminent dans la plupart des cas le besoin de développement de pilotes USB.
