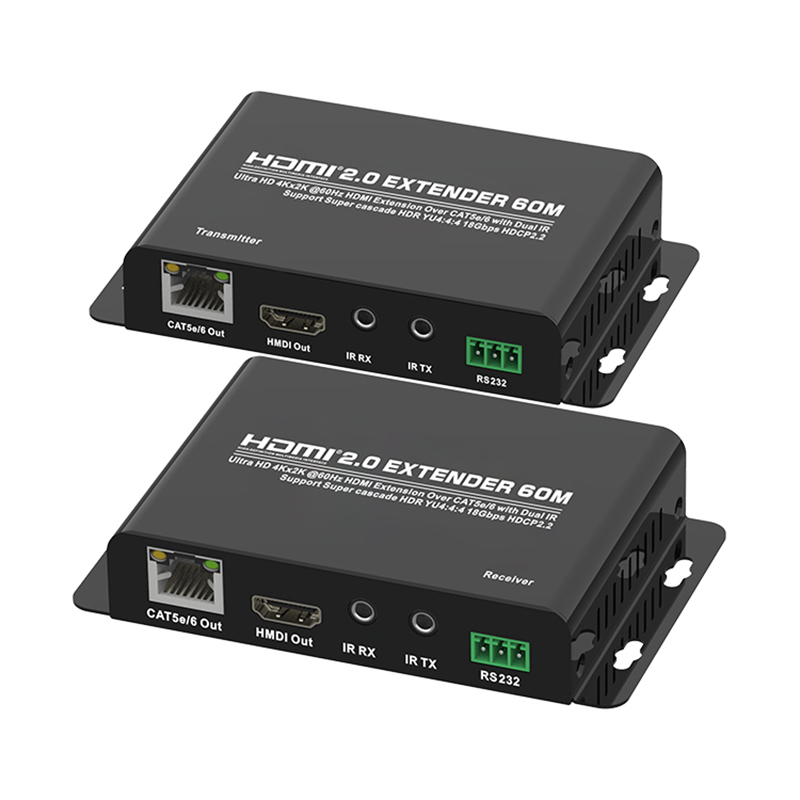

EXTENSEUR HDMI
Extension HDMI sur un seul CAT5e/6 (60 M)
(Ultra HD 4Kx2K à 60 Hz HDCP2.2)
Merci d'avoir acheté notre produit.Pour garantir la sécurité et un fonctionnement sans problème du produit pendant de nombreuses années, veuillez lire attentivement le manuel avant d'utiliser ce produit.
1.0 Introduction
Le prolongateur HDMI HDMI2.0 60M utilise un seul Cat5e/6 (recommandé)
Câble au lieu du câble HDMI, vous pouvez étendre le signal 4K à 60 mètres. Le but du prolongateur est de réaliser une transmission de signal longue distance avec des fils à faible coût.
2.0 Caractéristiques
1. Transmission du signal : câbles cat5e ou cat-6 (recommandés) jusqu'à 60
des mètres au lieu de câbles HDMI sont connectés entre TX et RX
Extenseur;
2. Conforme à HDMI2.0, HDCP2.2 et DVI 1.0 ;
3. Prise en charge du format vidéo jusqu'à 4k2k à 60 Hz avec RVB/YcbCR 24 bits
4:4:4/YCBCR4:4:4, et jusqu'à 4k2k@60Hz avec YCBCR 4:4:4 12 bits ;
4. Prend en charge le format vidéo séquentiel d'images 3D jusqu'à 1080p @ 60 ;
5. Prise en charge de la transmission en cascade multi-récepteurs ;
6. Prise en charge de la double retransmission IR 20 ~ 60 KHz ;
7. Prise en charge des formats audio :
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD ;
8. Prolongez la distance de transmission et améliorez le signal de transmission ;
3.0 Accessoires d'emballage
Lors du premier déballage de votre répéteur, veuillez vérifier si les éléments suivants sont inclus :
1. Émetteur HDMI -------------------1 pièces
2.Récepteur HDMI ---------------------1 pièces
3. Récepteur IR --------------------------2 pièces
4. Émetteur IR -------------2 pièces
5. Alimentation --------------- 2 pièces
6. Manuel d'utilisation -------------------------------1 PIÈCES
4.0 spécification
Longueur du câble CAT-6 entre l'émetteur et le récepteur --------------------------------------Jusqu'à 60 mètres
Entrée/sortie HDMI----------------------------------------4Kx2K@60Hz/1080p/ 1080i/720p/576p/576i/480p/480i
Format audio pris en charge -----------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/ DTS/Dolby-AC3/DSD
Bande passante maximale------------------------------------------------ -------------------------------------------------- ---------600MHz
Débit en bauds maximum ----------------------------------------------- -------------------------------------------------- ----------18 Gbit/s
Signal vidéo d'entrée ----------------------------------------------- ------------------------------------------------0,5 ~ 1,5 Volts pp
Signal de sortie DDC ----------------------------------------------- -----------------------------------------5Volts pp (TT1L)
Distance du câble HDMI d'entrée/sortie -------------------------------------------≤ Câble standard HDMI AWG26 de 10 m
Courant de fonctionnement maximum ----------------------------------------------- -------------------------------------------------- ---800mA
Format de l'adaptateur secteur ------------------------------------Entrée : AC (50 Hz, 60 Hz) 100 V-240 V. ;Sortie: DC5V/1A
Plage de température de fonctionnement----------------------------------------------- ------------------------------- (-15 à +55℃)
Plage d'humidité de fonctionnement----------------------------------------------- -------------5 à 90 % HR (sans condensation)
Dimension (L x L x H) --------------------------------------------------------- ---------------------------------------------100x73x25mm
5.0 Descriptions des panneaux
Veuillez étudier les dessins des panneaux ci-dessous et vous familiariser avec le signal
Entrée(S), sortie(S) et besoins en énergie.

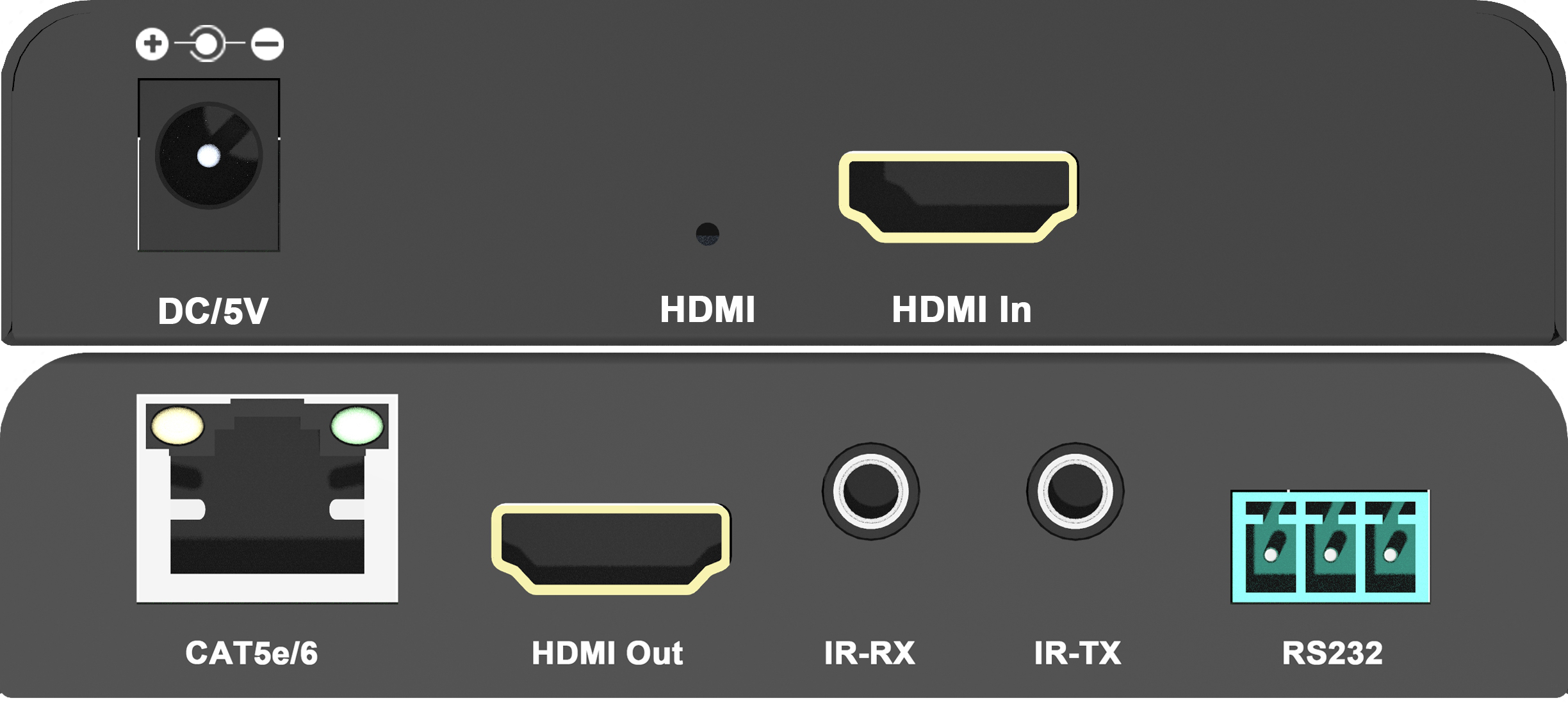

PANNEAU D'ÉMISSION D'EXTENSION HDMI
DC 5V-----------------------------------Port d'entrée d'alimentation CC
HDMI ----------------------------------------------------Indicateur d'entrée HDMI
Entrée HDMI -----------------------------------Port d'entrée HDMI
Cat5e/6 -------------------------------Câble LAN Port de sortie
Sortie HDMI -----------------------------Port de sortie HDMI
IR-RX ------------------------------------------Port du récepteur IR
IR-TX --------------------------------------Port émetteur IR
RS232 -----------------------------------------Port RS232

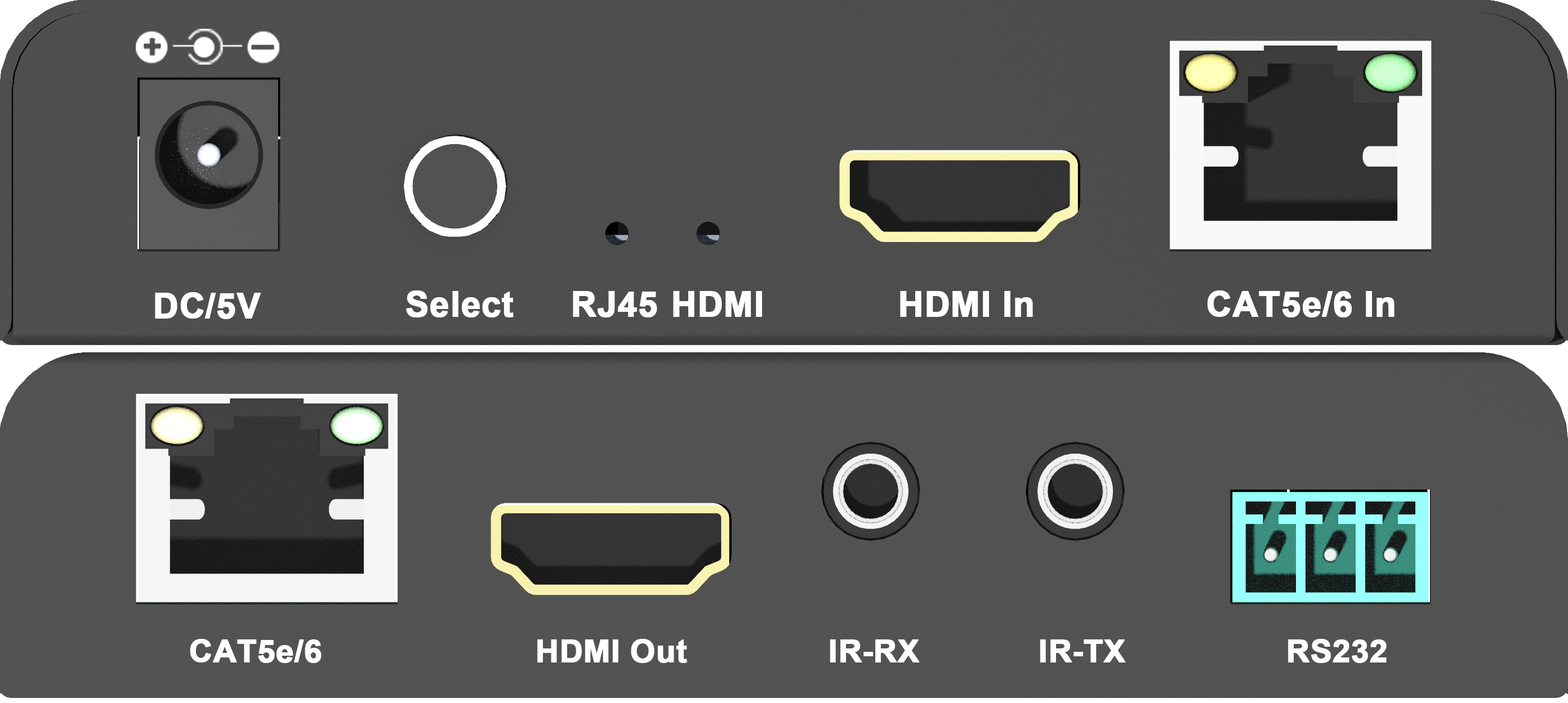

PANNEAU RX D'EXTENSION HDMI
DC 5V-----------------------------------Port d'entrée d'alimentation CC
Sélectionnez -------------------bouton de signal d'entrée de commutation
RJ45 --------------------------------------Indicateur d'entrée RJ45
HDMI ------------------------------------Indicateur d'entrée HDMI
Entrée HDMI ----------------------------------Port d'entrée HDMI
Cat5e/6 entrées ---------------------------------Port d'entrée Cat5e/6
Cat5e/6 -------------------------------Câble LAN Port de sortie
Sortie HDMI ---------------------------------Port de sortie HDMI
IR-RX ------------------------------------------Port du récepteur IR
IR-TX --------------------------------------Port émetteur IR
RS232 -----------------------------------------Port RS232
6.0 Connectez-vous et utilisez
ApplicationⅠ

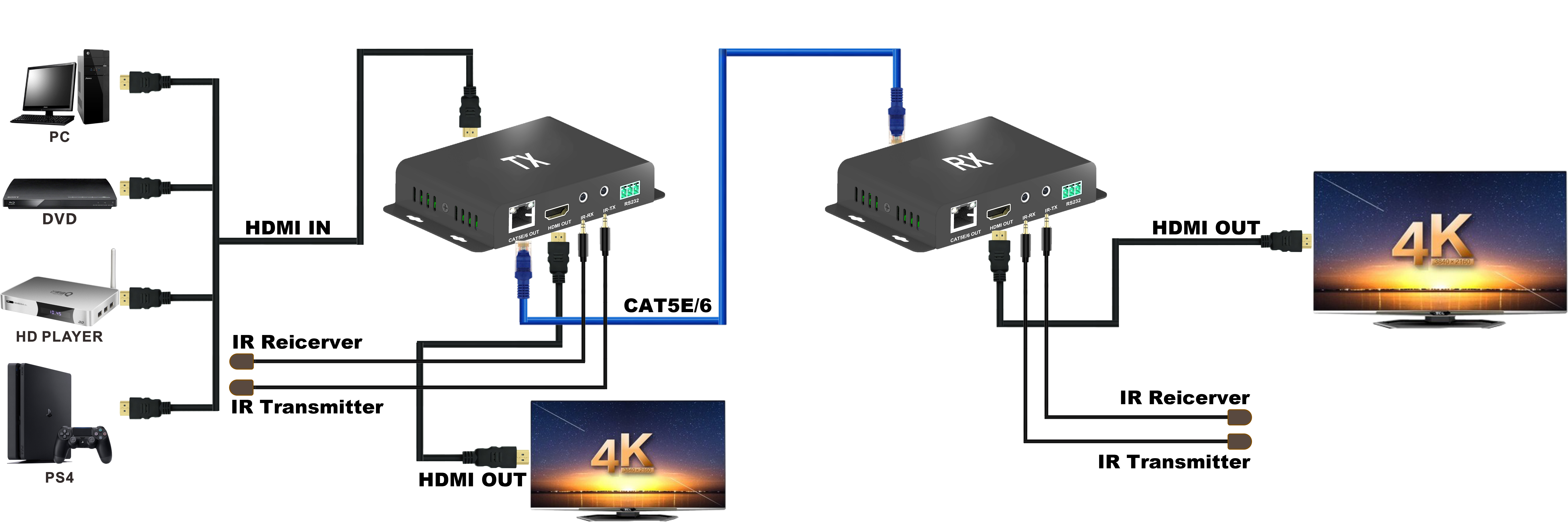

(Application point à point)
ApplicationⅡ

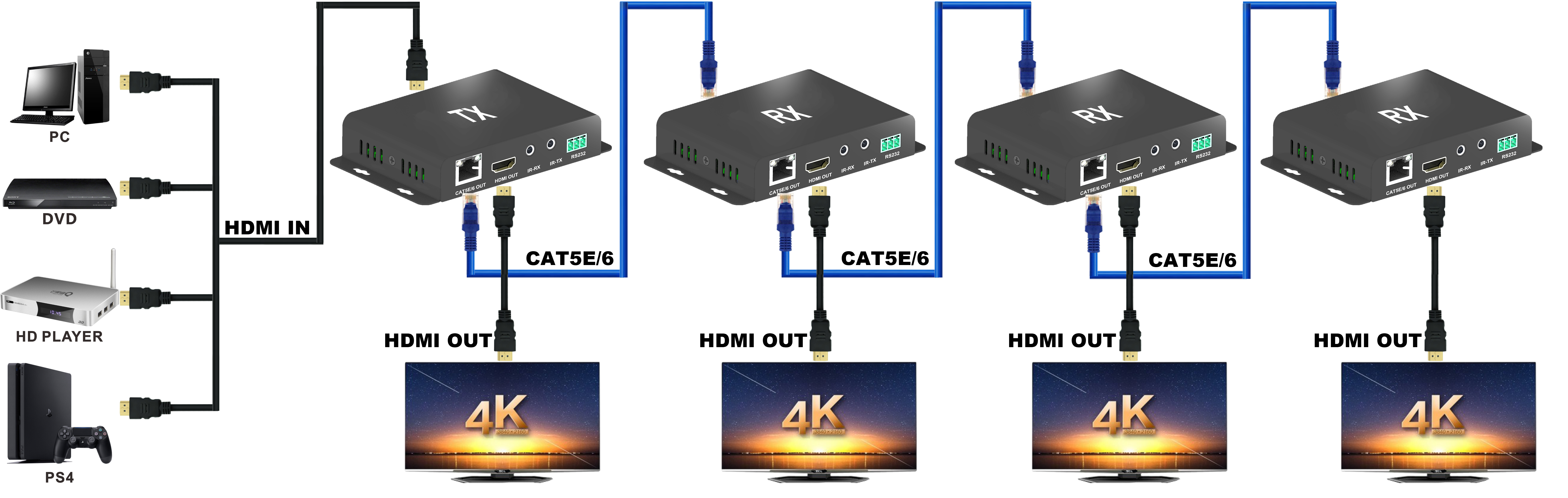

(Transmission en cascade multi-récepteurs)
6.01 Connectez l'appareil source à l'émetteur par un câble HDMI (Max = 10 M).
6.02 Connectez le périphérique d'affichage au récepteur par un câble HDMI (Max = 10 M).
6.03 Connectez TX avec RX par un cat5e/6 (Max = 60 M).
6.04 Une paire de câbles IR-RX et IR-TX, connectés à l'IR-RX 3,5 mm et
Ports IR-TX de l'émetteur et du récepteur respectivement.
6.05 Connectez l'alimentation électrique au TX et au RX.
6.06 Indicateur LED : lorsqu'un signal est entré pour fonctionner, lumière bleue constante.
6.07 Sélectionnez la source d'entrée via le bouton de sélection du RX.
7.0 Installation et précautions
Pour éviter les chocs électriques, les dommages au produit et pour protéger votre sécurité, veuillez noter ce qui suit :
1. Veuillez brancher ou débrancher lentement les câbles de signal et ne pas les brancher, les débrancher ou les secouer souvent.
2. L'équipement ne doit pas être placé sous le soleil, la pluie et l'humidité ou environnement non ventilé.
3. Aucun objet liquide ne doit être placé sur l’équipement.
4. N'installez pas l'équipement à proximité de sources de chaleur telles qu'un feu, une alimentation électrique ou d'autres amplificateurs produisant de la chaleur.
5. N'insérez pas de métal ou d'autres objets dans l'équipement en plus des câbles de connexion aux ports.
6. Ne démolissez pas l'équipement vous-même ;il doit être entretenu par un personnel de maintenance professionnel.
