PiiLCD-T050C01
PIISUN
| Quantité: | |
|---|---|

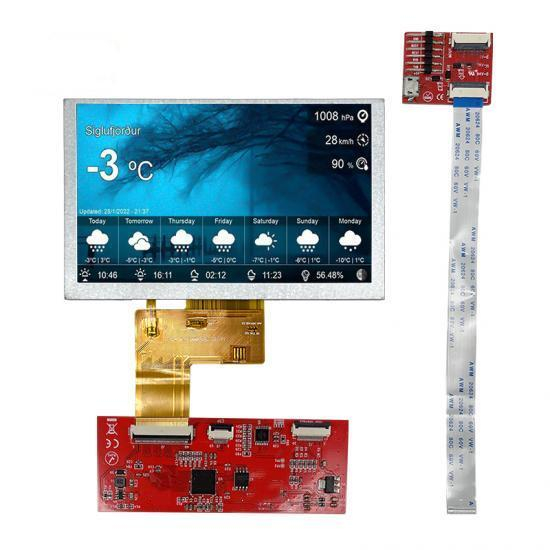

Interface UART LCD 5 pouces, fonction capacitive, interface hmi 800x480, module d'affichage tft lcd 5 pouces
Les produits PIISUN Technology ont été conçus comme un moniteur TFT et un contrôleur tactile.Il comprend un processeur, un programme de contrôle, un pilote, une mémoire flash, RS232/TTL/USB, un écran tactile, une alimentation, etc. Il s'agit donc d'un système d'affichage complet basé sur un système d'exploitation puissant et simple, qui peut être contrôlé par n'importe quel MCU.(Très approprié pour vos projets Arduino et Raspberry Pi.)
Ils peuvent être utilisés pour exécuter toutes les fonctions de base, telles que l'affichage de texte, l'affichage d'images, l'affichage de courbes ainsi que la fonction tactile, la fonction vidéo et audio, etc. Il dispose d'un logiciel de conception GUI pour offrir un moyen simple de créer un utilisateur tactile intuitif et superbe. interface même pour les débutants, l'interface utilisateur peut être plus abondante et variée.Et la mémoire flash de 128 Mo peut stocker vos données, fichiers de configuration, fichier image, fichier de police, fichier vidéo et fichier audio, etc.
| spécification | ||
| Numéro de pièce. | PiiLCD-T050C01 | |
| Dimension du contour (mm) | 140,70 (L) x 93,83 (H) x 4,68 (P) | |
| Zone active (mm) | 108,00 (L) x 64,80 (H) | |
| Résolution (points) | 800x (RVB) × 480 | |
| Température de fonctionnement (°C) | -20-70 | |
| Température de stockage (°C) | -30-80 | |
| Nombre de pixels (pixels) | 800RVB(H)xRVBx480V) | |
| Ecran tactile | CTP | |
| Circuit intégré de pilote | ST7262-G4-E | |
| Disposition des pixels | Bande RVB | |
| Mode d'affichage | Noir normal, TN, TFT 5 pouces | |
| Traitement de surface | Antiéblouissant | |
| Direction de la vue | TOUS | |
| Poids (g) | À déterminer | |
| Consommation électrique (w) | Panneau | À déterminer (Typ.) |
| Système B/L | À déterminer (Typ.) | |
| Interface | UART | |
| Durée de vie du module (heures) | 50 000-100 000 | |

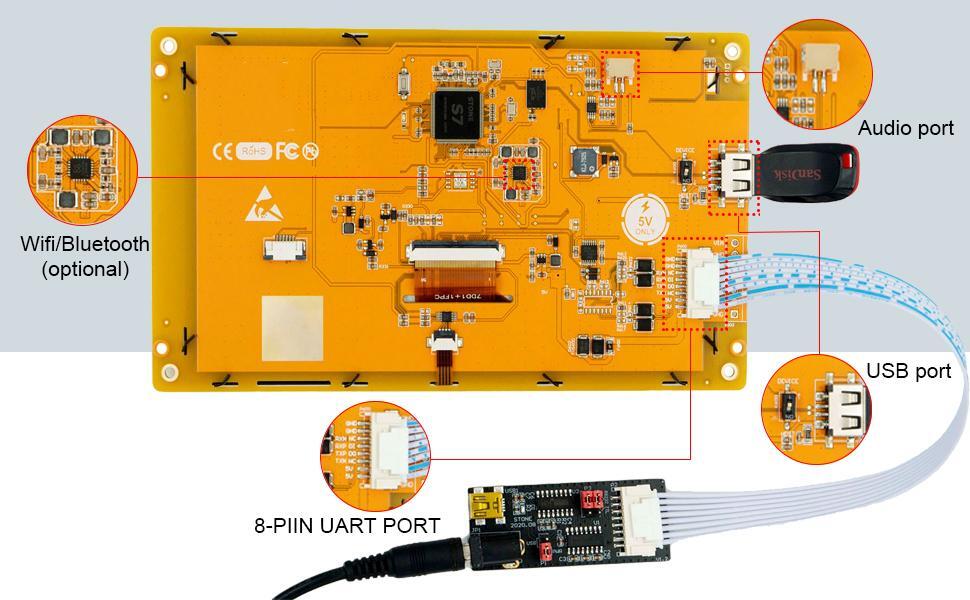

-Entièrement compatible avec l'interface RS232/TTL UART et le port USB.
-Interférence électromagnétique de qualité médicale
-Vous pouvez également concevoir votre nouveau fichier de projet pour un écran LCD TFT intelligent sur un PC système Windows ou un PC MacOS
-Notre module HMI TFT LCD est un système d'affichage complet livré avec le logiciel PIISUN gratuit .
-Cela offre un moyen simple de créer une interface utilisateur tactile intuitive et superbe, même pour les débutants.
-Cela réduira 90 % de votre temps et de vos coûts de développement.Cela rend la conception une part de gateau.
1. Construisez un projet PIISUN en Éditeur PIISUN de concepteur avec des fichiers image png/jpg/bmp/svg/gif.
2. Connectez-vous directement au MCU du client via RS232,TTL.Brancher et utiliser.
3. Écrivez un programme simple pour que MCU contrôle le module TFT-LCD via un jeu de commandes.
(Code JSON vers le module TFT-LCD et code HEX vers le MCU du client).
C'est tout.
Personnalisation :
1. Comment pouvez-vous garantir la qualité de l'écran LCD TFT ?R : Nous avons des fournisseurs de verre de haute qualité.Tels que Tianma, Innolux, Hannstar et BOE.Nos produits doivent être testés à 100 % et vieillis pendant 30 jours.
2. De quelles interfaces disposez-vous pour l'écran LCD TFT ?R : Nous avons des interfaces RVB, LVDS, MIPI et HDMI.
3. Quelle taille d'écran LCD TFT pouvez-vous fournir ?R : Nous pouvons fournir un écran LCD TFT de 1,3 à 32 pouces.
4. Fournissez-vous une assistance technique ?R : Oui, nous pouvons fournir une assistance technique gratuite.Nous avons une équipe technique et R&D professionnelle.
5. Quels modes d'expédition prenez-vous en charge ?R : Nous prenons en charge Fedex, DHL et UPS, etc.
