PII-0F0007000A8GDAASA00
PIISUN
| Quantité: | |
|---|---|
★ Caractéristiques de l'écran intelligent de 7 pouces (affichage RS485) : 1. Entrée d'alimentation + 12 V avec entrée d'alimentation à plage dynamique de 5 V à 16 V, la consommation électrique est d'environ 6 watts.2. Auto-test après le démarrage de la fonction.3.Interface de communication RS485.4. Mémoire flash intégrée, stockez la police et les données du dictionnaire d'objets.5. Prise en charge de l'écran tactile capacitif projeté (PCAP).6. Buzzer intégré contrôlé par le périphérique principal.7.HOST peut être utilisé sur plusieurs plates-formes, telles que l'ordinateur (avec dongle USB vers RS-485), MCU.
| ARTICLE | DIMENSION | UNIT |
|---|---|---|
| Taille | 7 | pouce |
| Matrice de points / Résolution | 1024 × RVB × 600 (TFT) | points |
| Dimensions des modules | 184,1 (L) × 103,8 (H) × 22 (P) | mm |
| Zone de visualisation | 155,22 × 87,19 | mm |
| Zone active | 154,2144 × 85,92 | mm |
| Pas de point/pixel | 0,1506 × 0,1432 | mm |
| Type d'écran LCD | LED, normalement blanche | |
| Voir la direction | 85/85/85/85 (IPS) | |
| Ratio d'aspect | 16:9 | |
| Tableau de contrôle | Oui | |
| Interface système | Différentiel RS485 ± 3,3 | |
| Protocole | Modbus | |
| MCU | STM32F746 | |
| Détecter des points | 1 | Points |
| Ecran tactile | Écran tactile capacitif projeté, PCAP | |
| Surface | Éblouissement | |
| Luminosité | Min. : 400 ;Type:450 | cd/㎡ |
| Tension de fonctionnement | 5~16 | Vcc |
| Taille de la mémoire flash | 16 | Mo |
| Fréquence SDRAM | 108 | MHz |
| Température de fonctionnement | -20~+70 | °C |
| ÉPINGLE | SYMBOLE | FONCTION | REMARQUE |
|---|---|---|---|
| 1 | NIV | Alimentation V+ | Saisir |
| 2 | GND | Entrée GND d’alimentation | Saisir |
| 3 | Réserve | Interface USART RX (Réserve) | Réserve |
| 4 | Réserve | Interface USART TX (Réserve) | Réserve |
| 5 | GND | Entrée GND d’alimentation | Saisir |
| 6 | GND | Entrée GND d’alimentation | Saisir |
| 7 | NC | _ | _ |
| 8 | NC | _ | _ |
| 9 | VDD_3,9V | 3,9 V | Courant de la source d'alimentation <1A |
| 10 | Réserve | Interface UART RX (réserve) | Réserve |
| 11 | Réserve | Interface UART TX (réserve) | Réserve |
| 12 | GND | GND | GND |
| 13 | VDD_3,9V | 3,9 V | Courant de la source d'alimentation <1A |
| 14 | RS485_B | DONNÉES RS485- | E/S |
| 15 | RS485_A | DONNÉES RS485+ | E/S |
| 16 | GND | GND | GND |
| ÉPINGLE | SYMBOLE | FONCTION | REMARQUE |
|---|---|---|---|
| 1 | +3V3 | Alimentation 3,3 V pour l'interface JTAG | Sortir |
| 2 | SWCLK | Broche CLK pour interface JTAG | Saisir |
| 3 | GND | GND pour interface JTAG | Sortir |
| 4 | SWDIO | Broche de données pour interface JTAG | E/S |
| 5 | NRST | Broche de réinitialisation pour l'interface JTAG | Saisir |
| 6 | GND | GND | Sortir |
| 7~16 | NC | _ | _ |

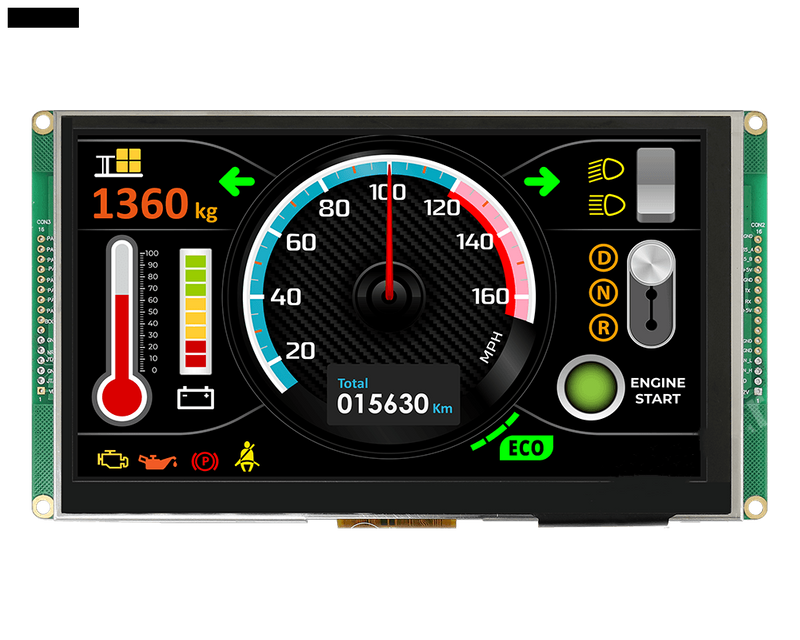

Écran intelligent 7 ' de la série RS485 défini comme un appareil esclave, qui est contrôlé par l'appareil maître via une commande RS485 pour restituer le contenu d'affichage sur l'écran d'affichage et renvoyer les données d'événement tactile avec des objets de protocole. PII0F0007000A8GDAASA00 est intégré à un module TFT standard et PCBA 4 couches avec micrologiciel intégré.Cet écran intelligent 7' série RS485 TFT est un produit facile à utiliser qui permet aux clients de développer des projets rapidement et de manière rentable. Cet écran intelligent 7' peut fonctionner avec un ordinateur doté d'un dongle USB2RS-485 comme plate-forme HÔTE.
La série PIISUN Smart Display RS485 offre une expérience de développement Modbus prête à l'emploi qui réduira vos coûts de développement et accélérera votre mise sur le marché.
Le RS485 TFT est livré avec des objets d'interface utilisateur standard pour permettre aux projets des clients de démarrer rapidement.
Si les clients ont besoin d'une prise en charge d'objets d'interface utilisateur personnalisés, nos ingénieurs sont là pour vous aider.
Envoyez votre contenu au format PNG/JPG, nous personnaliserons pour vous un nouvel ensemble d’objets d’interface utilisateur.
